Wolltest du da Drähte anlöten? Ich glaube bei Testpads hat das halt Potential, dass die Pads abreißen. Dann würde ich es eher an den CH340C anlöten - das sollte recht gut gehen.

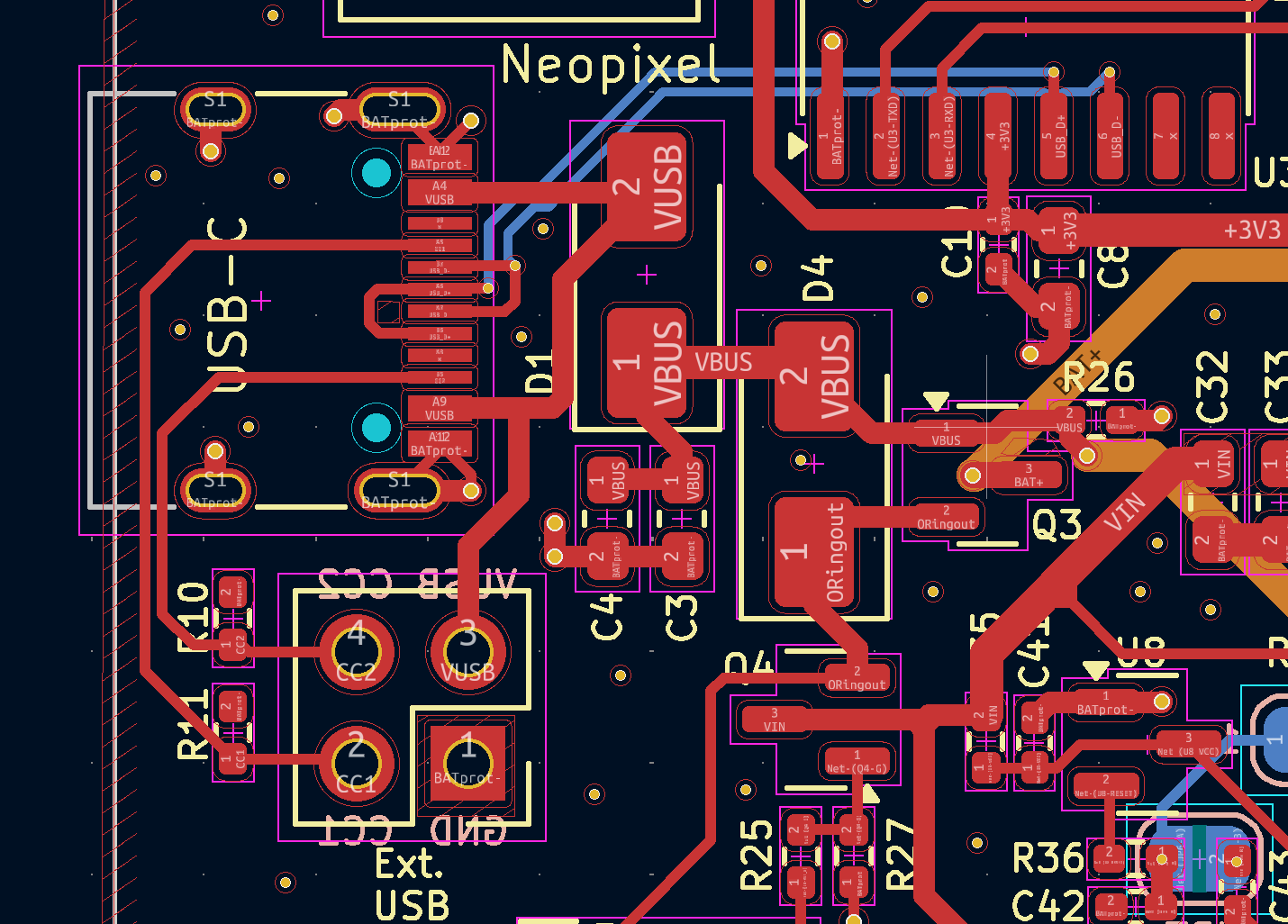

Unterhalb des USB-Konnektors habe ich die anderen Anschlüsse rausgeführt.
Hab’s jetzt heute bestellt.
Ich weiß, ich bin viel zu spät, aber ich hätte mir gewünscht oder vorgeschlagen, dass es einen optionalen Anschluss für externe µSD Karte gibt, so wie du es jetzt auch optional für externe USB eingeführt hast.
Oder ist das technisch unmöglich?
So könnte man - falls gewünscht, z.B. bei umständlich zu öffnenden Boxen - den µSD-Kartenleser am Gehäuse von außen zugänglich montieren, sodass man die Karte ohne Öffnen der Box entnehmen kann. Das wäre bei den langsamen Übertragungsraten hilfreich.
Das würde einige Leute hier im Forum ebenfalls freuen, die es derzeit nur umständlich und recht teuer mit einem Adapter realisieren können.

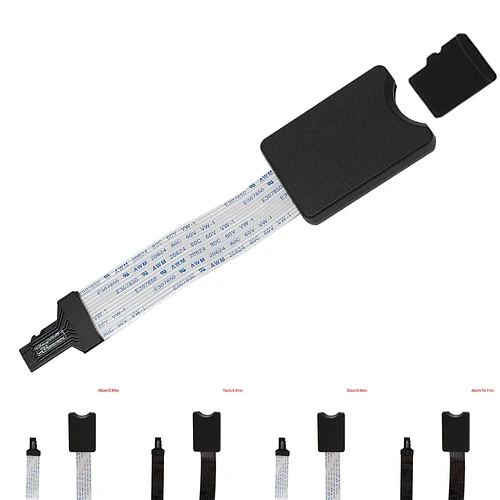

Alternativ könnte man auch so eine Verlängerung verwenden.
Ich habe das hier gerade auf AliExpress gefunden:
2,95€ | 10/15/25/46cm tf microsd männlich zu sd weiblich sdhc sdxc kartenleser verlängerung adapter kabel verlängerung für telefon auto gps tv

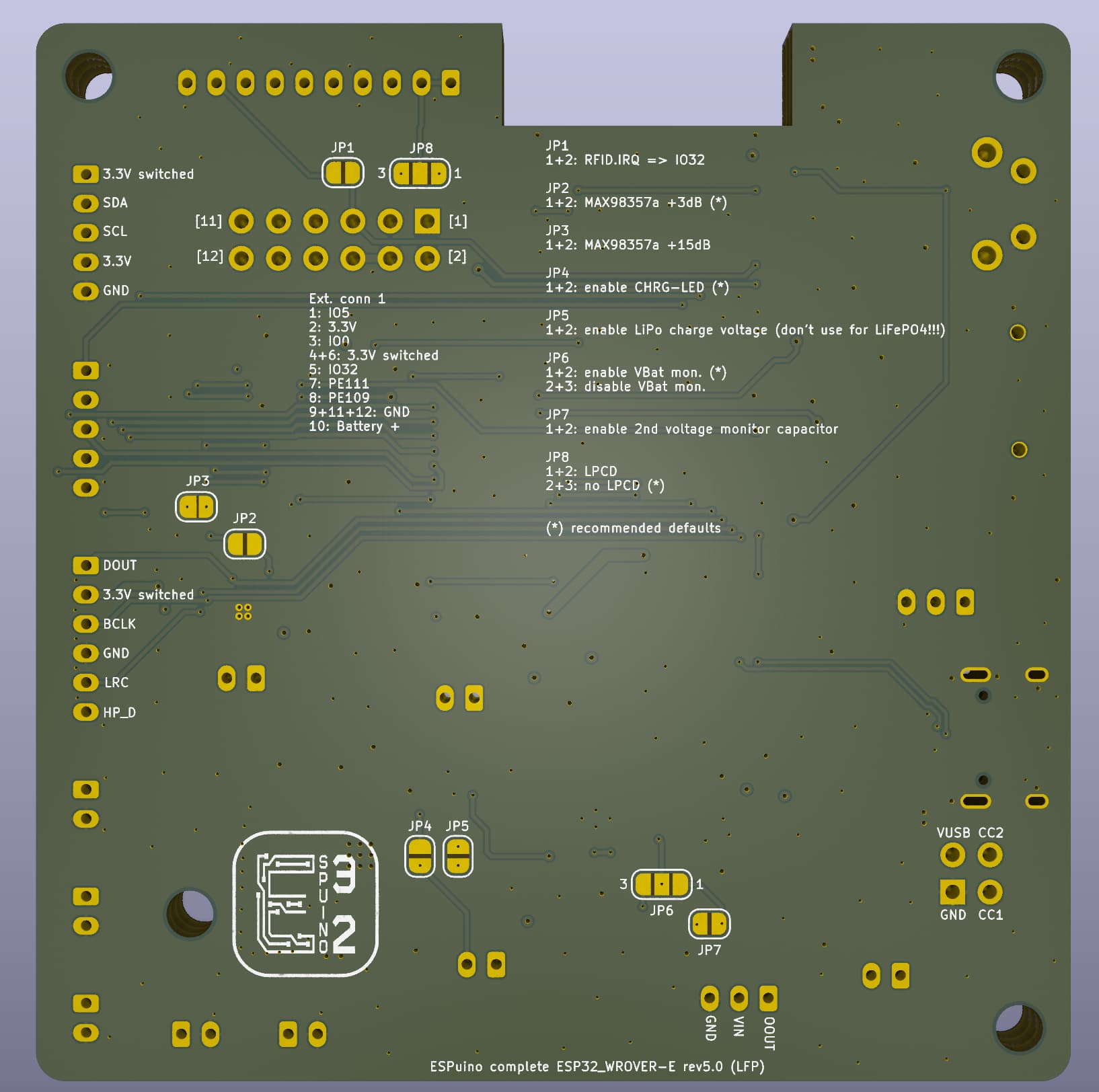

Es zeigt sich, dass JP7 eher dauerhaft gebracht wird. Damit vergrößert man den Kondensatoranteil des RC-Glieds zwischen dem Spannungswächter und dem Schaltregler.
Bis etwa 2,75 V läuft das Ganze, dann löst der Spannungswächter aus. Ich kann’s leider nicht komplett unterbinden, dass wenn der Spannungswächter auslöst, dass der ESPuino dann noch 2-3 mal versucht, neu zu starten. Bricht dann immer wieder ab und das Ganze beginnt von vorne. Aber nach wenigen Minuten war der Spuk dann vorbei und der ESPuino startet gar nicht mehr.
Externe Lade-LED funktioniert auf jeden Fall auch, wenn die interne aktiv ist.
Die Lade-LED auf dem Board ist weiß. Ob das jedem gefällt weiß ich nicht, aber ggf reicht das schon bei gedruckten Gehäusen aus, damit man durchschimmern sieht, ob die geladen wird.
Frage in die Runde:
Ich habe den JST-Anschluss für den Reset-Button weggelassen, weil das Board eh schon mit Konnektoren übersät ist. Man kann es zur Not aber unten am Button anlöten, wenn man das extern haben will.
Ich überlege, ob ich den Reset-Button links oben per Default nicht einlöten lasse und ihn beilege. Das könnte ggf. die Integration in ein Gehäuse einfacher machen, wenn man USB + SD nach außen direkt hinlegen will, aber den Reset-Button nicht. Was haltet ihr davon?
Sieht gut aus!
Hab den Reset immer nur während der Entwicklung bei verbundenem Akku benötigt, und dafür hätten es auch zwei Pads zum Kurzschließen getan. Von mir aus also gerne weglassen …

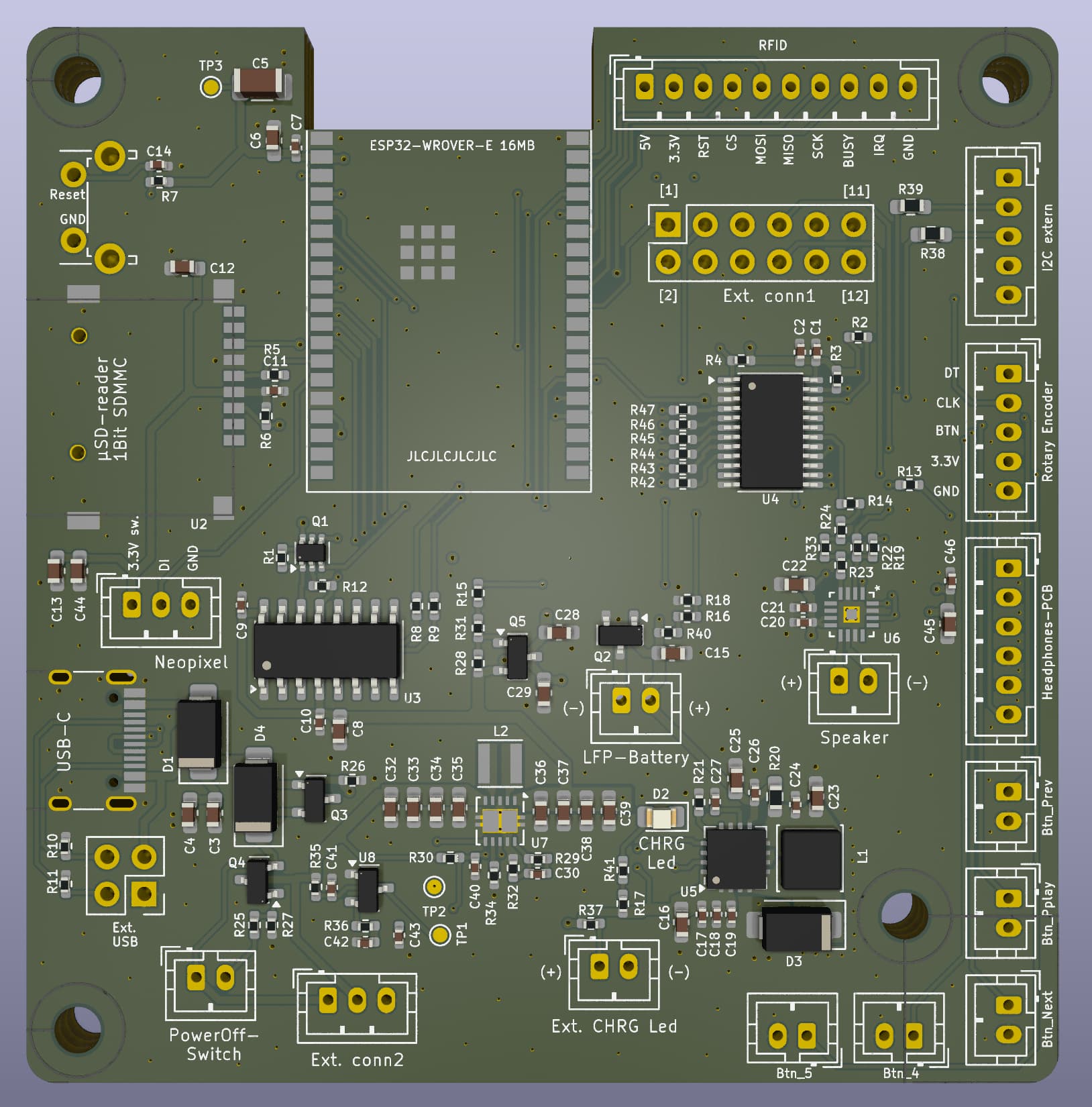

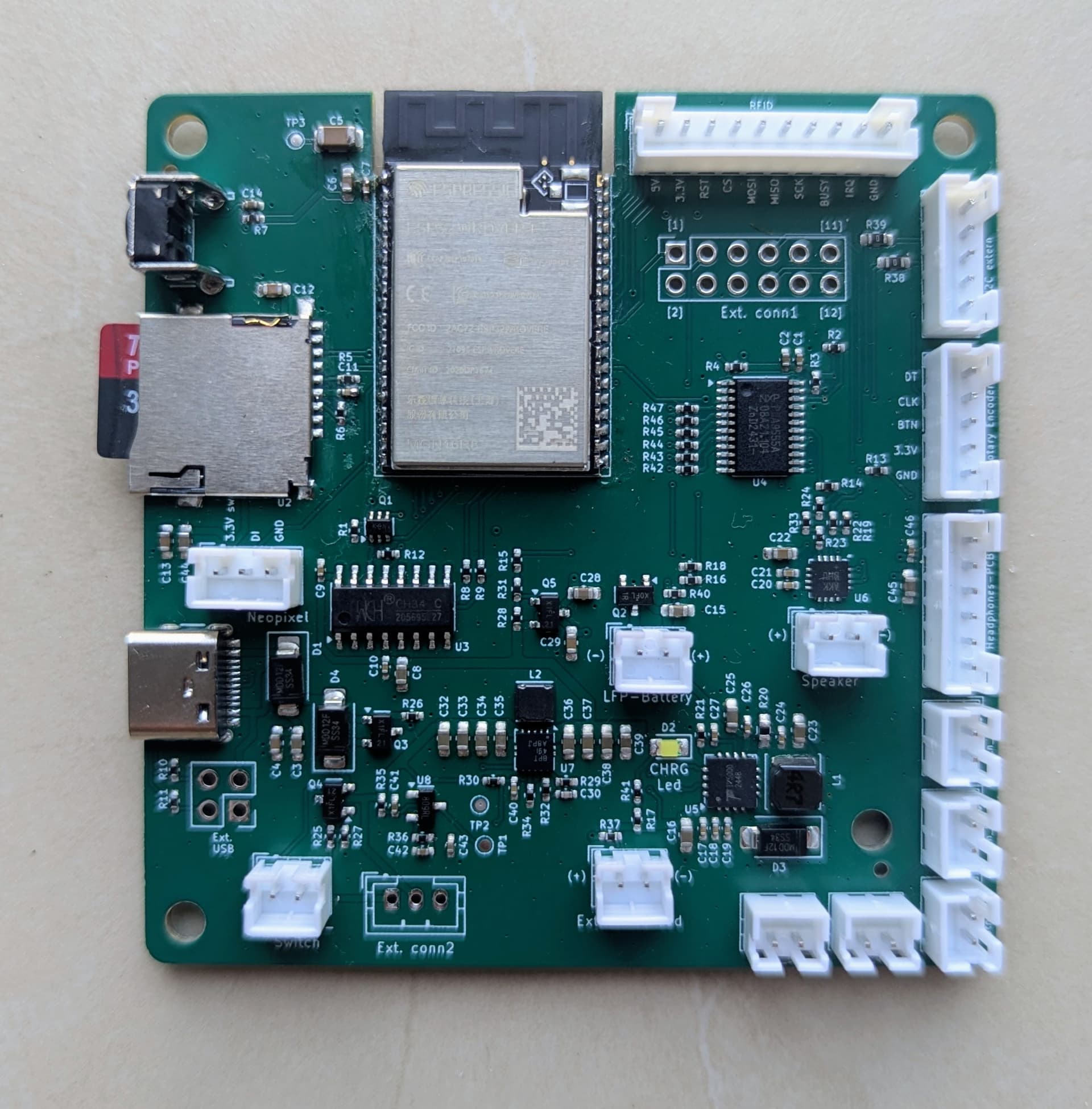

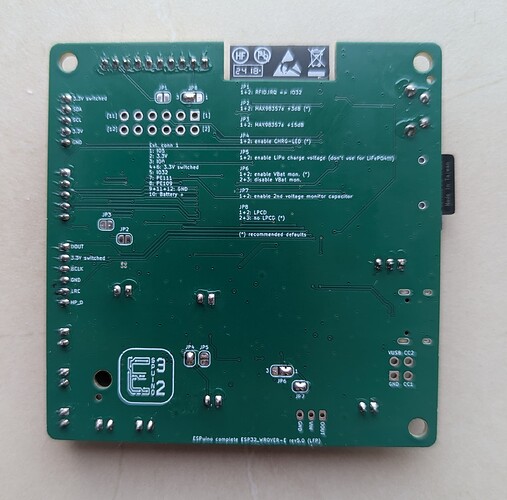

So, meine Tests sind abgeschlossen und ich habe die ersten Exemplare verfügbar für LFP. Ausführliche Infos gibt’s hier: ESPuino complete.
Danke an alle, die Feedback gegeben haben. Und sorry insgesamt, dass ich jetzt Jahre gebraucht habe, um dieses Projekt endlich mal abzuschließen .

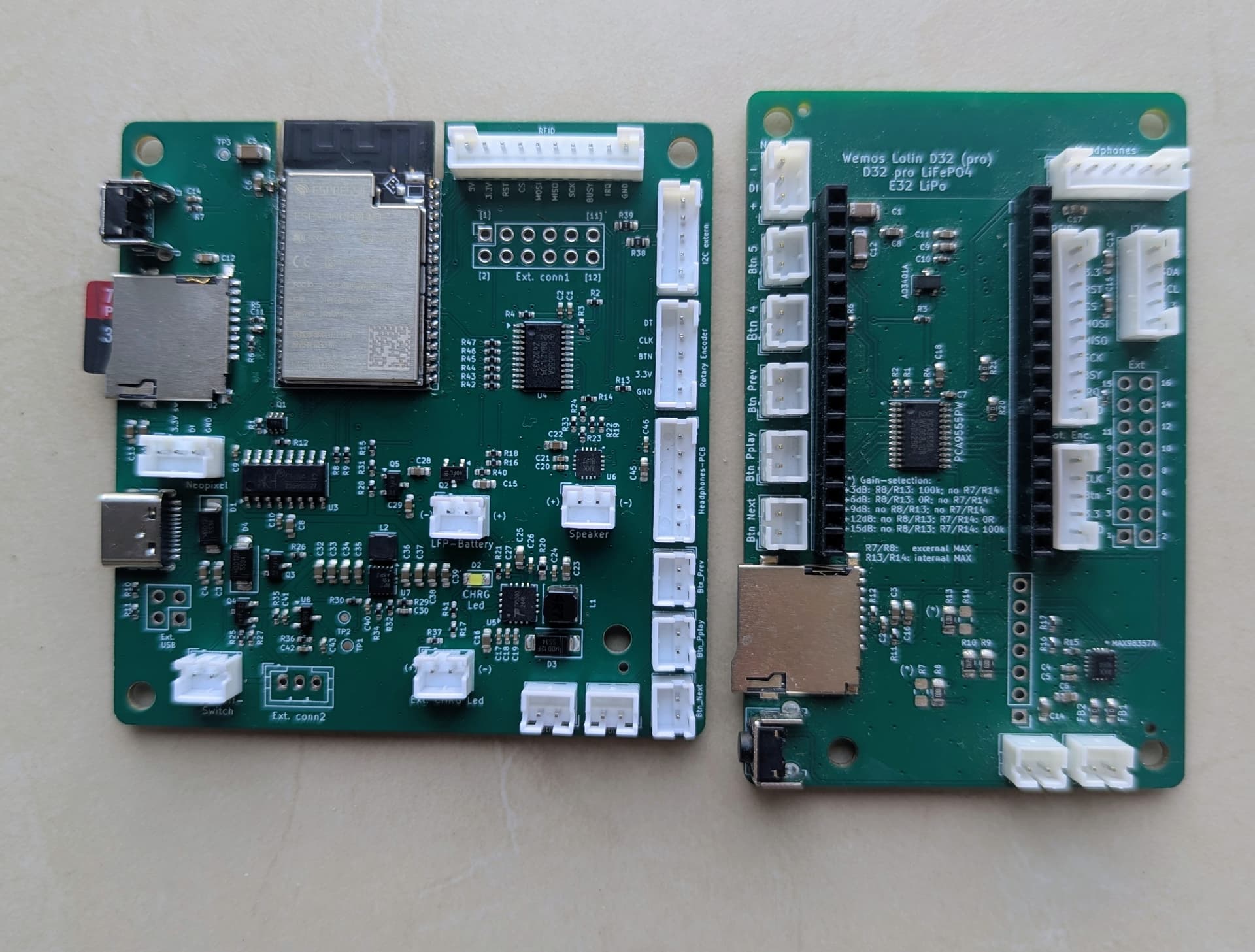

Es gibt wie gesagt getrennte Platinen für LFP und LiPo. Die LiPo-Platinen muss ich erst noch bestellen. Auch als LFP habe ich jetzt erstmal nur vier Stück da.
…
.
