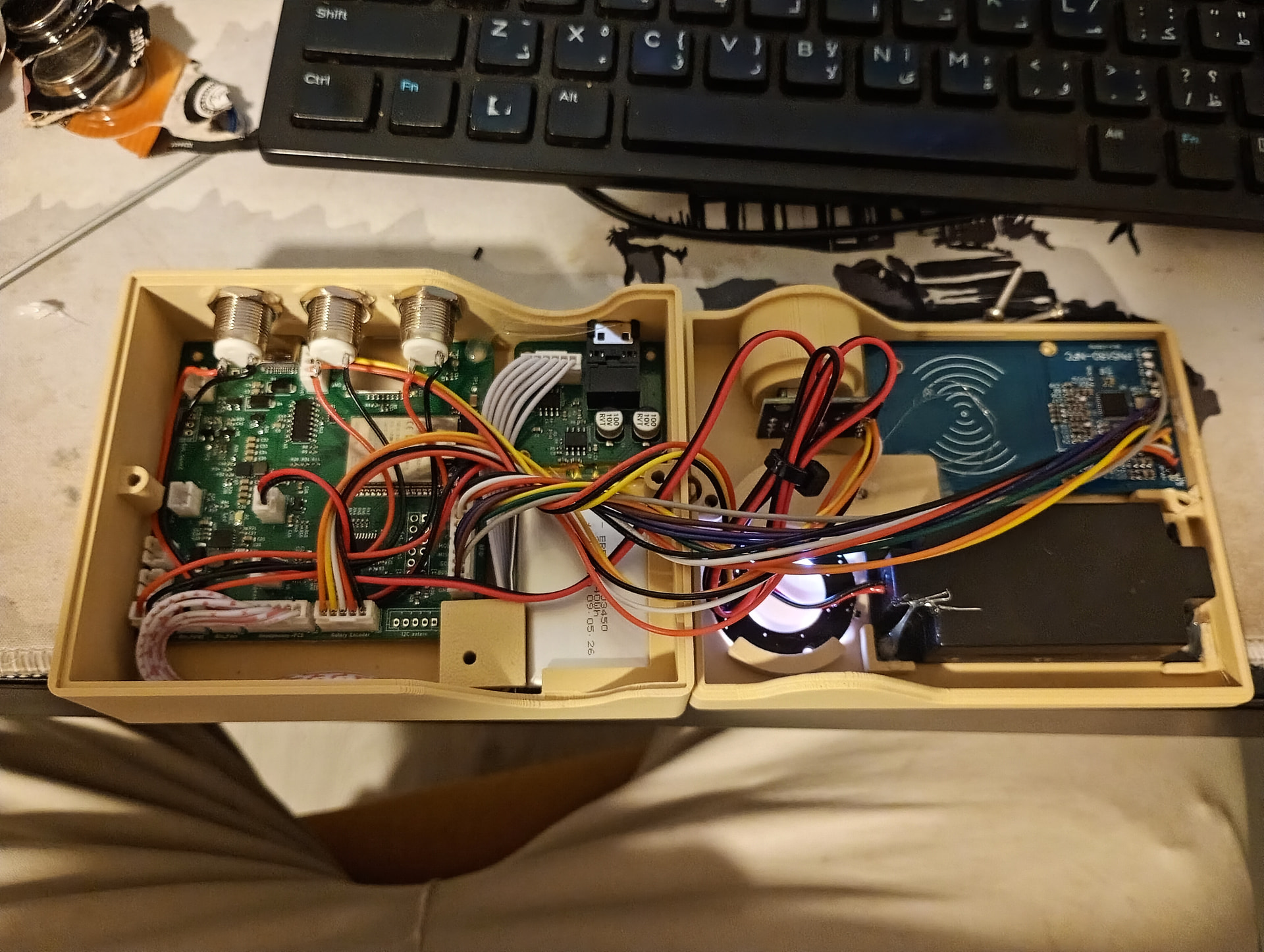

3 x 12 mm Taster
Die verwendeten haben auch eine LED, bei mir ist eine an ext. Charge LED angeschlossen)
MF-RC522 RFID-Leser
1 “Standard” Dreh-Encoder (hatte noch einige von diesen)
Kompakter Lautsprecher 70x30x15 ca. (zum Beispiel der hier)
8 LED Neopixel-Ring Außenmaß 32mm (zum Beispiel der hier)
2 M3x16 Schrauben zum halten der Gehäuseteile

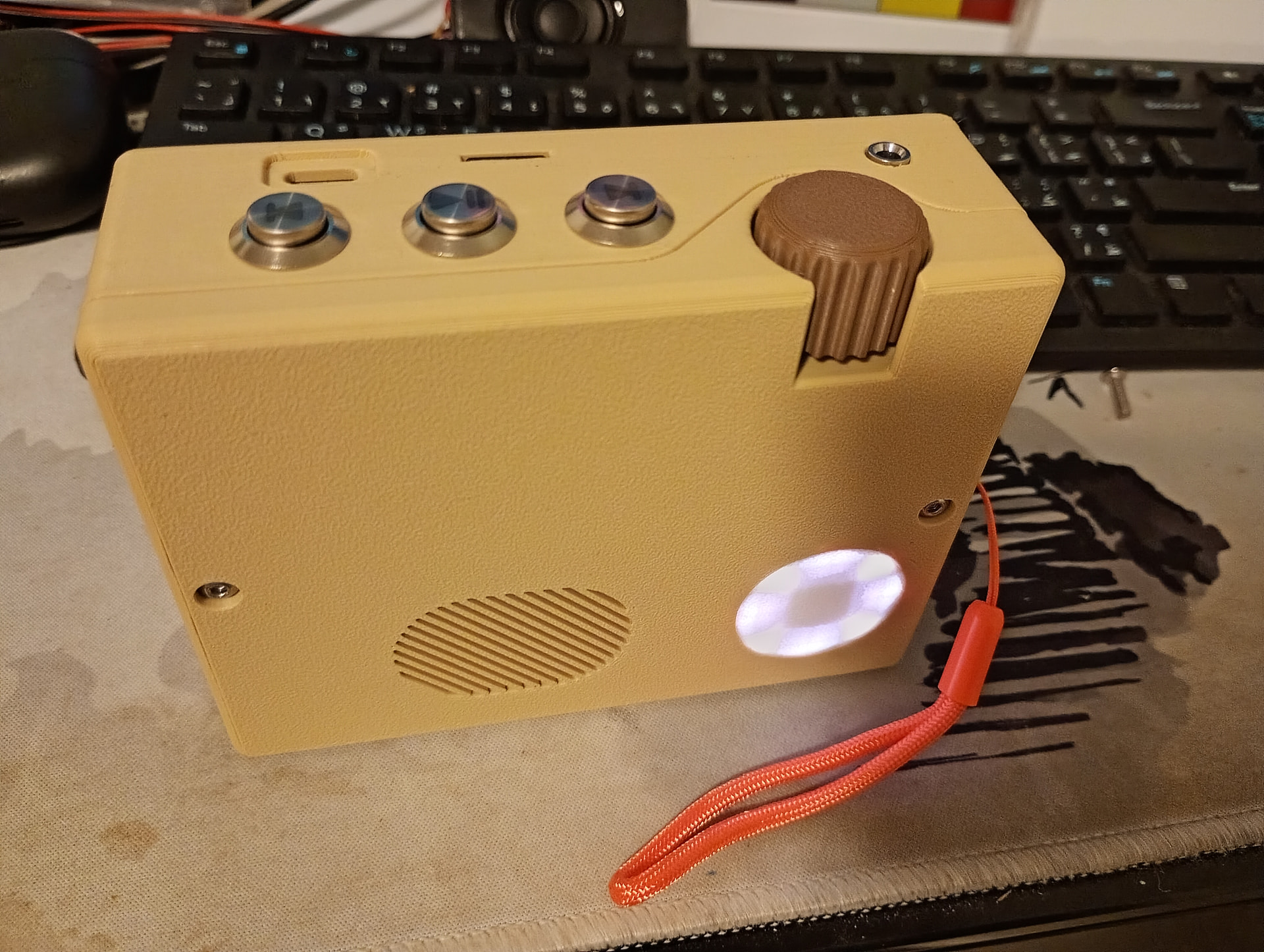

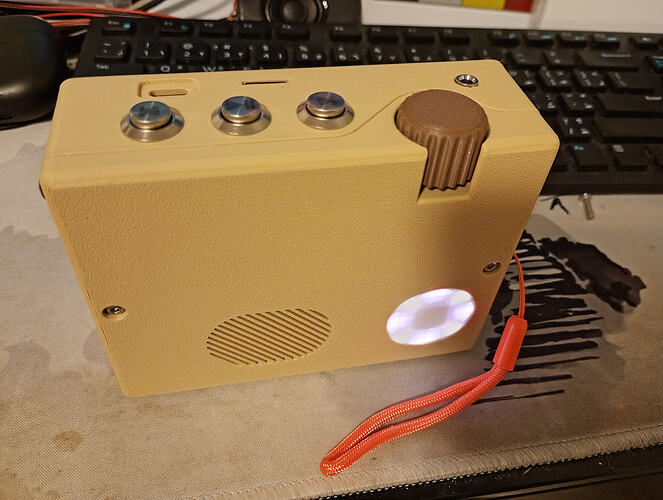

Quirks und Features:
Der Drehknopf ist hauptsächlich zur Daumenbedienung von vorne gedacht
Kleine Schlaufe für ein Trageband an der Seite
Die Platinen halten vornehmnlich auf runden Positionier-Nupsis und dank kleiner Vorsprünge
bei der Kopfhörer-Platine vielleicht etwas zu gut, weil die lange Buchse wenig Spiel hat.
Die Klemmen für die Batterie&Hauptplatine sowie in der Front (Lautsprecher, RFID und Neopixel) halten bei meinen Drucken dank Fromschluss, könnten aber auch mit einer M3 Schraube befestigt werden.
Der Drehencoder kann mit ca. 2 Gewindegängen auf dem Schaft verschraubt werden (nur die Mutter)
Für die Interessierten, hier das Fusion-Projekt (zwischenzeitlich hat leider der Ehrgeiz weiter zu zeichnen die Parameter-Definition überholt) und stl files.
Toleranzen getestet auf einem Bambu A1 mit Standardeinstellungen und automatischem Support, sowie etwas Feilen der Feinheiten und leichtes Drücken hier und da.
Das ist ein wirklich schönes Gehäuse, ich habe den Fehler gemacht es zu betrachten während mein Sohn neben mir stand. Als er verstanden hat, dass es das gleiche wie seine große Box ist nur zum mitnehmen war es um ihn geschehen. Passt auf ein PN5180 Reader rein? Den hätte ich noch hier.
Den PN5180 habe ich leider nicht zum ausprobieren. Ich habe die Halterung genau auf die Außen- und Lochmaße der jeweiligen Platinen angepasst. Vom Platz her kriegt man den sicher unter.
Wenn du mir mit den Maßen hilfst, kann ich ja noch eine angepasste Version der Vorderseite hochladen.
Falls das hilft:
Das Raster der vier Löcher zur Befestigung ist bei beiden Readern identisch. Jedoch ist der PN5180 in Richtung der Anschlussleiste 1 cm länger (die längere Seite ist also länger). Die kürzere Seite ist gleich lang.

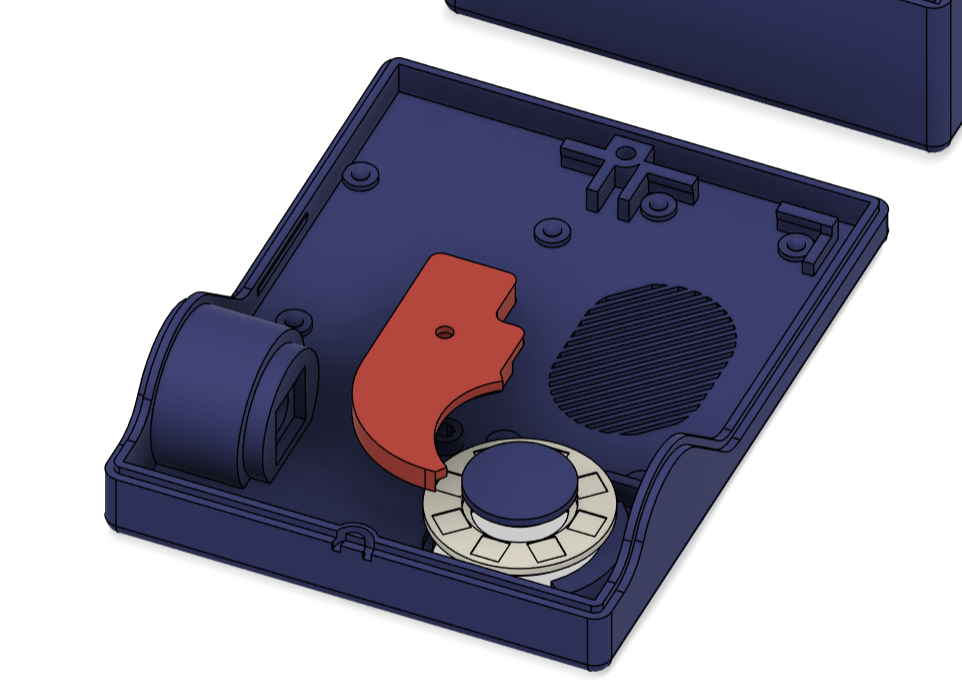

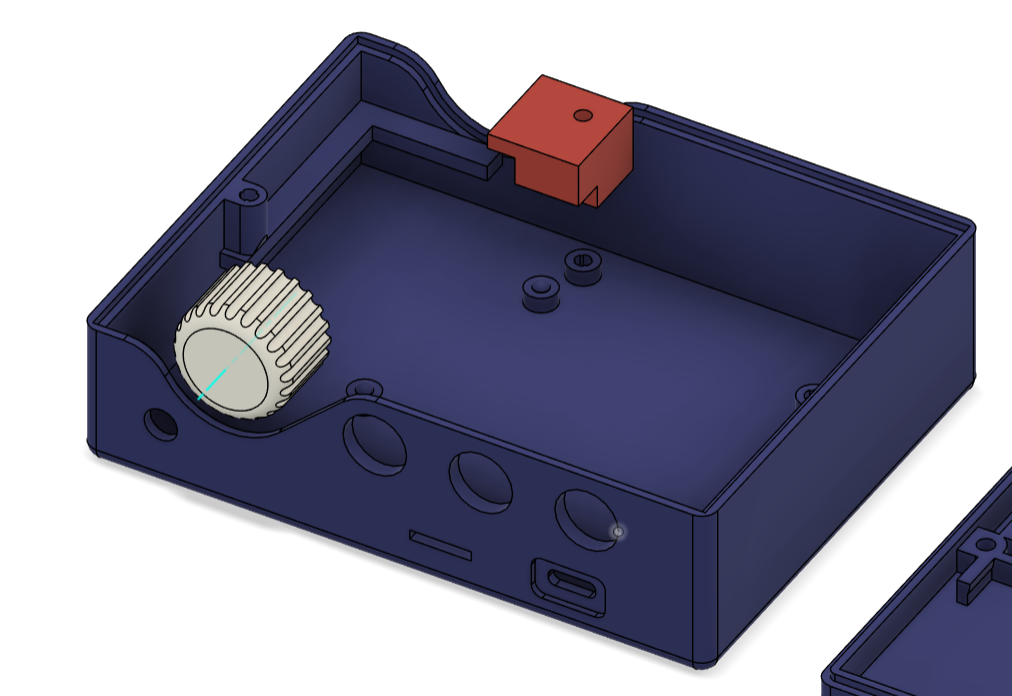

@Elorion Ich bin leider jetzt erst dazu gekommen mir das anzuschauen, es sieht recht eng aus, vorallem mit dem Abstand zum Drehencoder, aber hier wäre mein Versuch dazu (v3 weil ich doch einiges verschieben musste).

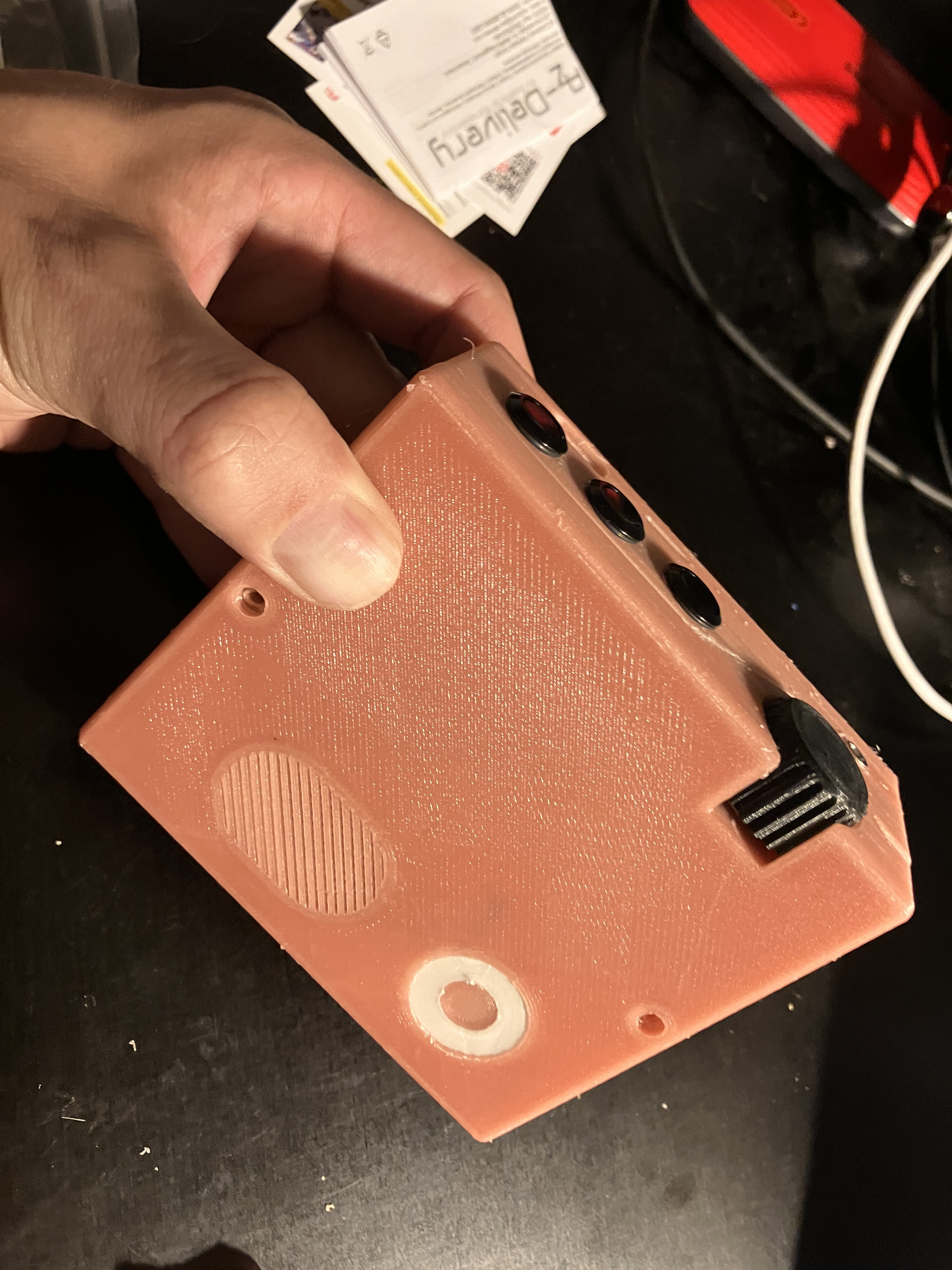

Wenn du es drucken möchtest, fang am besten erstmal mit einer Front und der Klemme an und schau ob der Reader so neben die Platine des Encoders passt. Es sollten eigentlich noch ca 2mm Luft sein.

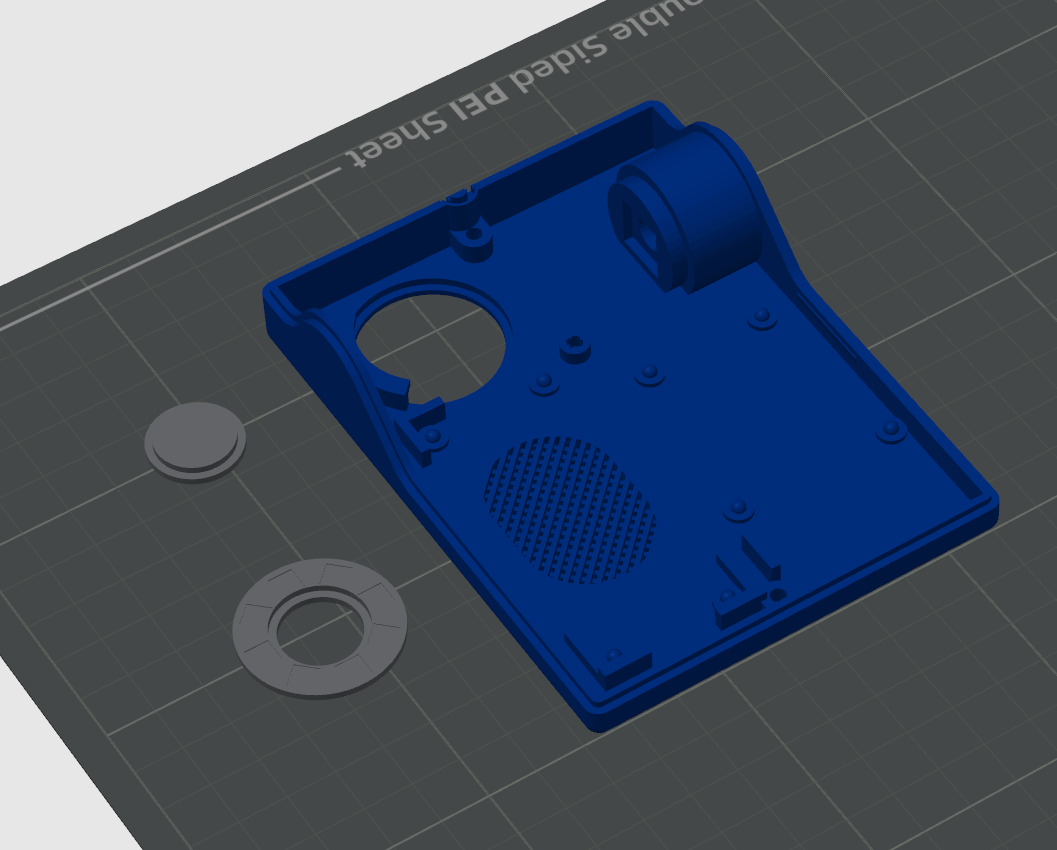

Wenn es für den PN5180 sein soll war die schnellste Lösung den Steg zu löschen und die Platine an der Außenwand enden zu lassen. Das geht entweder mit nem Cuttermesser oder den Dateien für die Vorderseite, wo er garnicht erste gedruckt wird.

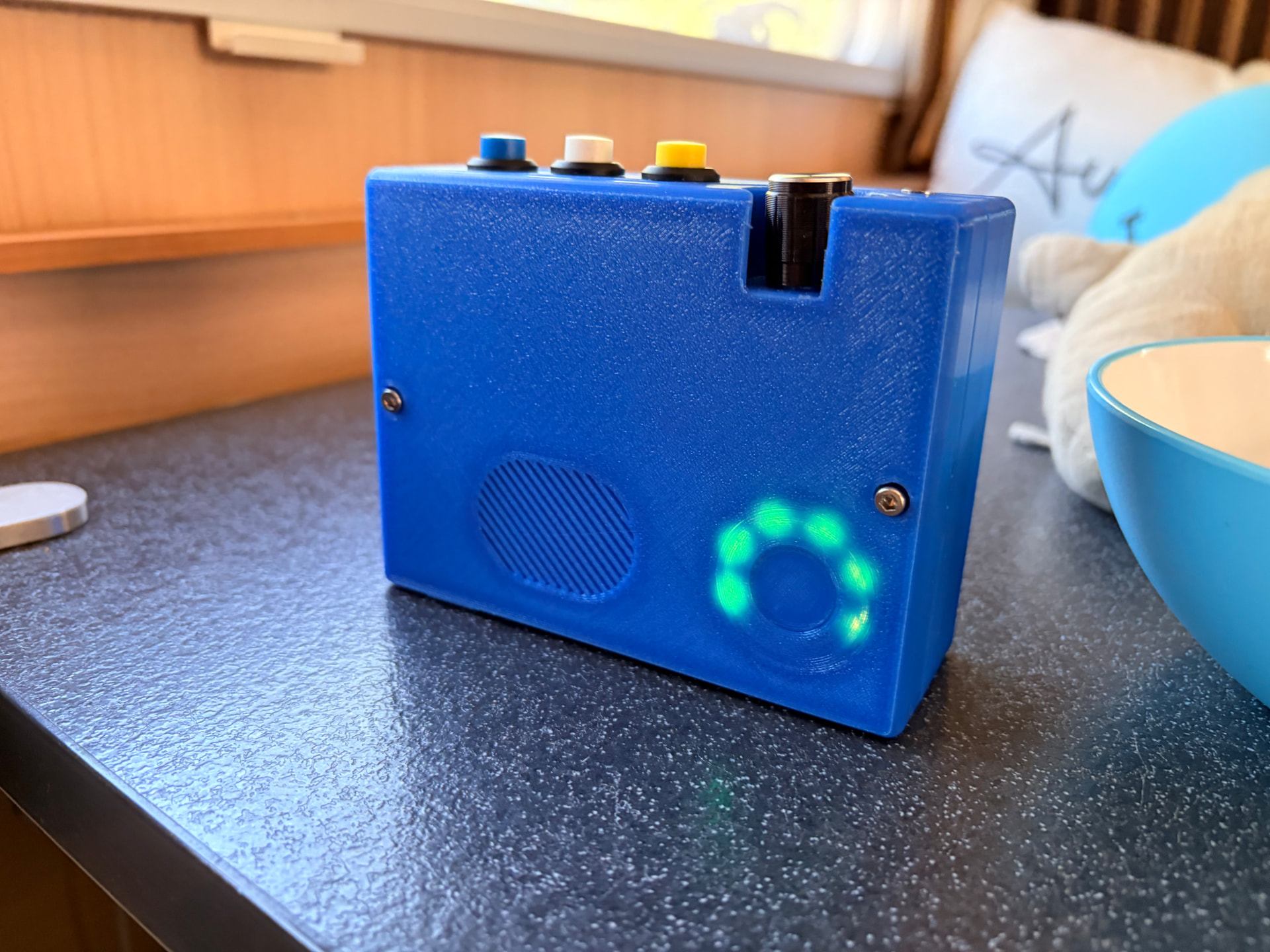

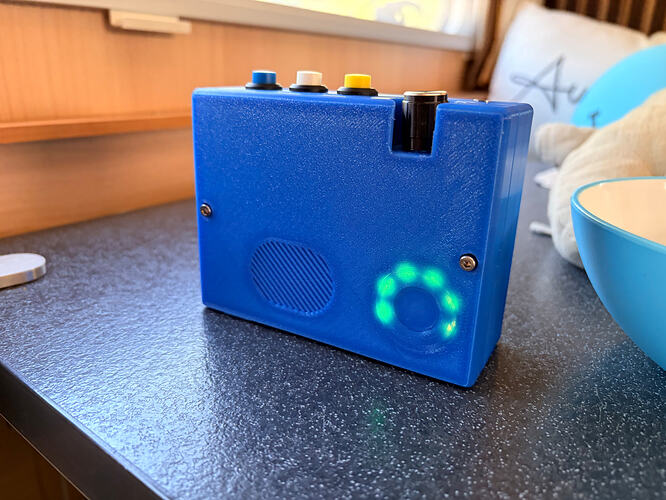

Am Ende werden sie doch eh direkt zusammengesteckt, und in deinen Bildern vom fertigen Walkuino sieht es auch wie ein Teil aus. Oder setzt du die Teile schon im Slicer zusammen und druckst die dann als ein Teil?
@Elorion Bei einem farbigen Gehäuse sieht man die LEDs nicht gut durch. Deshalb habe ich den Zwischenring (mit den LED-Vertiefungen) in weiß gedruckt - Ich habe nur einen Bambu A1 ohne AMS, also kein automatischer Filamentwechsel, daher getrennte Teile. Wenn du Multi-Filament drucken kannst, würde ich sie schon im Slicer stapeln, aber damit habe ich mich noch nicht auseinandergesetzt.
Je nach Druck geht der Ring etwas stramm rein und brauchte noch ein bisschen Zuwendung mit der Feile. Und die Klemme in der Front mit der vorgesehenen Schraube zu befestigen macht es auch wesentlich haltbarer, wie sich nach längerem Gebrauch unterwegs gezeigt hat..
Ich hab mir sowas schon gedacht, mich nur gewundert, wieso die blaue Box im Vorstellungsthread auch einfarbig ist.

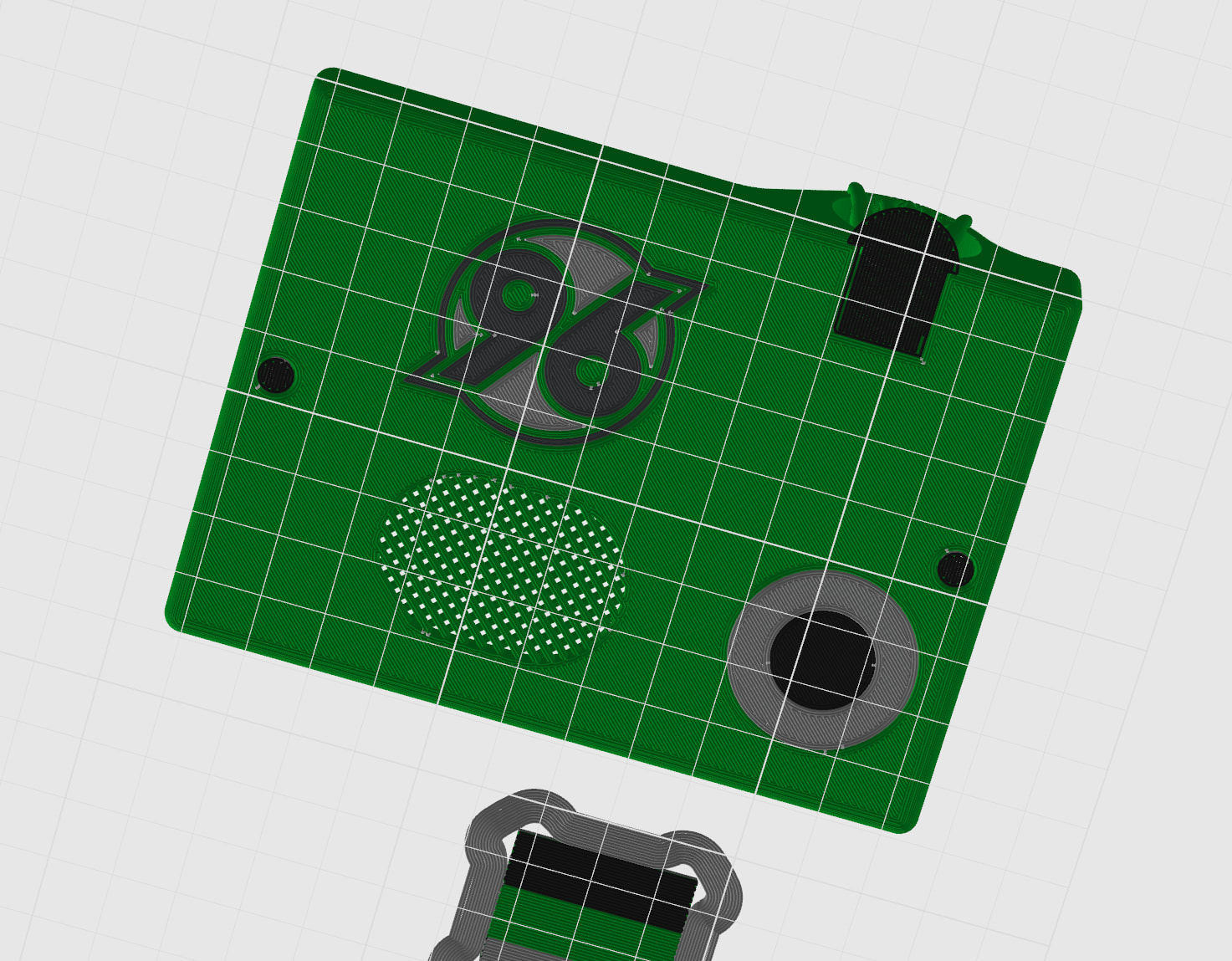

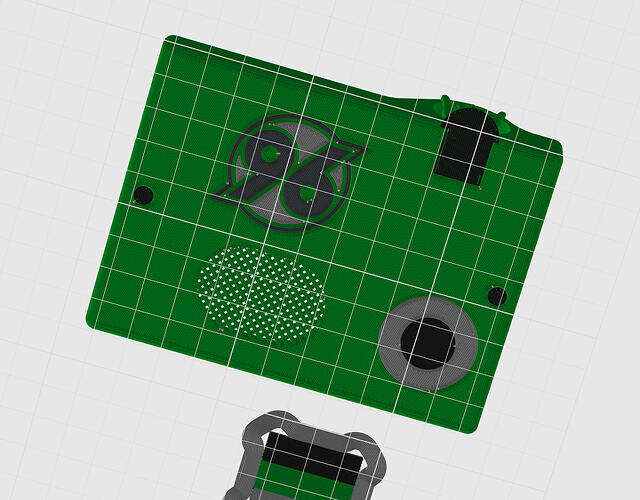

Da beim ersten Versuch der Slicer heimlich Stützen ins Lautsprechergitter gedruckt hat, muss ich eh neu drucken, und hab meinen Sohn dann gefragt ob er die Box nicht statt in Blau in Grün Weiß Schwarz (Hannover 96) haben will, und dann kamen wünsche.
Das ist das momentane Ergebnis. Es wird Zeit für einen Toolchanger. 20cent Mehrkosten Filament, aber verdoppelte Druckzeit

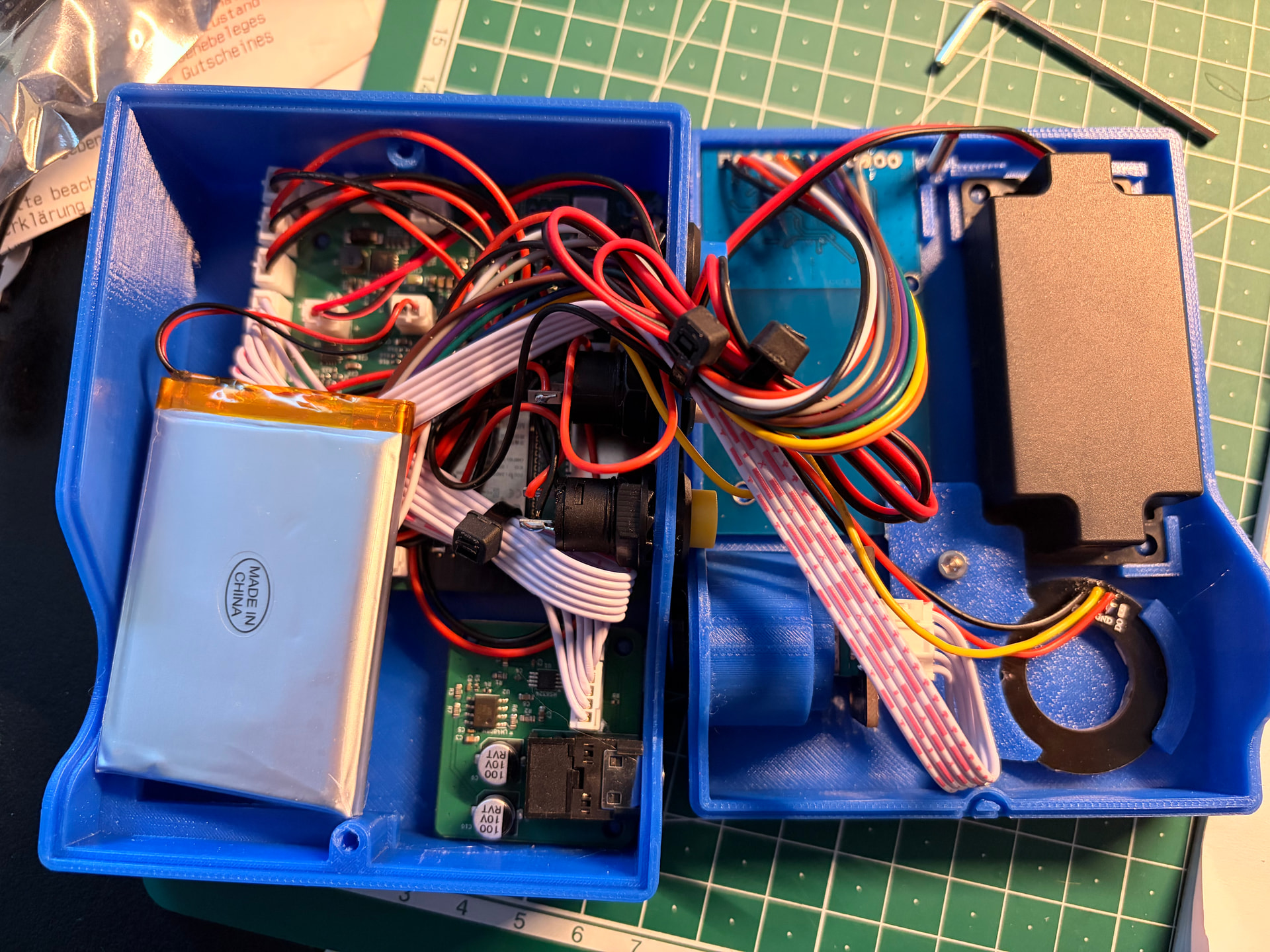

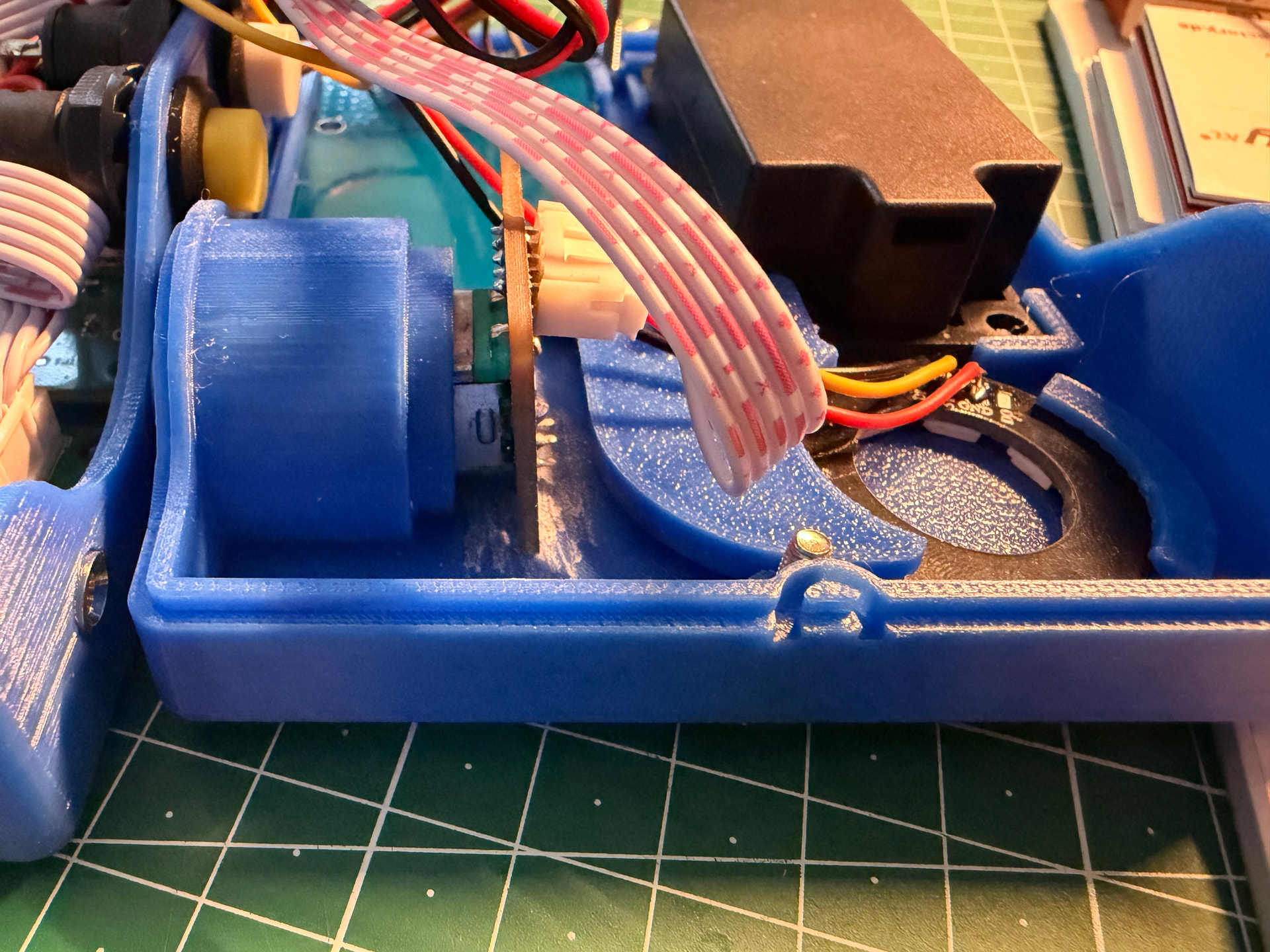

@DeKi90 Das ist ein megacooles Gehäuse, hab es gedruckt und ausprobiert. Leider ist für den Drehencoder mit Board von @biologist zu eng, da fehlen 2mm damit man den Drehencoder gerade durch das Loch bekommt. Und wegen Kabel und Akku fehlen mir wahrscheinlich 3mm im Deckel damit nicht alles so gequetscht ist. Leider bin ich nicht so begabt den Deckel einfach etwas zu vergrößern. @DeKi90 Wenn ich mir was wünschen dürfte, den Deckel mit etwas mehr Platz. Vielen Dank für das klasse Design!
Kannst du ein Foto schicken, an welchen Stellen es hängt? Ich gucke mir gerne das Fusion-Model nochmal an. Ich hatte noch so viele „Standard“ Drehencoder, dass ich mir keinen hier bestellt hatte, da muss ich dann erstmal nach den Maßen suchen - also es wird nicht gleich heute oder morgen
Also grundsätzlich ist der Körper immer der gleiche, das ist ein EC11. Das Problem ist allerdings, dass es diese EC11 in verschiedenen Größen gibt. Und bei den Chinesen weißt nie, was die dir da schicken. Bei dem Kram, den ich bestelle, hat sich die Größe jetzt schon mehrfach geändert und die Drehrichtung auch. Hab’s echt aufgegeben.
Feature an „meinem“ Drehencoder ist nur, dass man es einfach stecken kann per JST-PH. Das Anlöten der Drähte an die Pins der „fertigen Drehencoder“, die ja eigentlich zum Stecken gedacht sind, ist halt relativ hässlich.
@DeKi90 Danke fürs Bereitstellen der Fusion-Datei! So konnte ich alles an meine Hardware anpassen. Es gibt noch ein paar Knacknüsse, aber die habe ich auch bald raus.

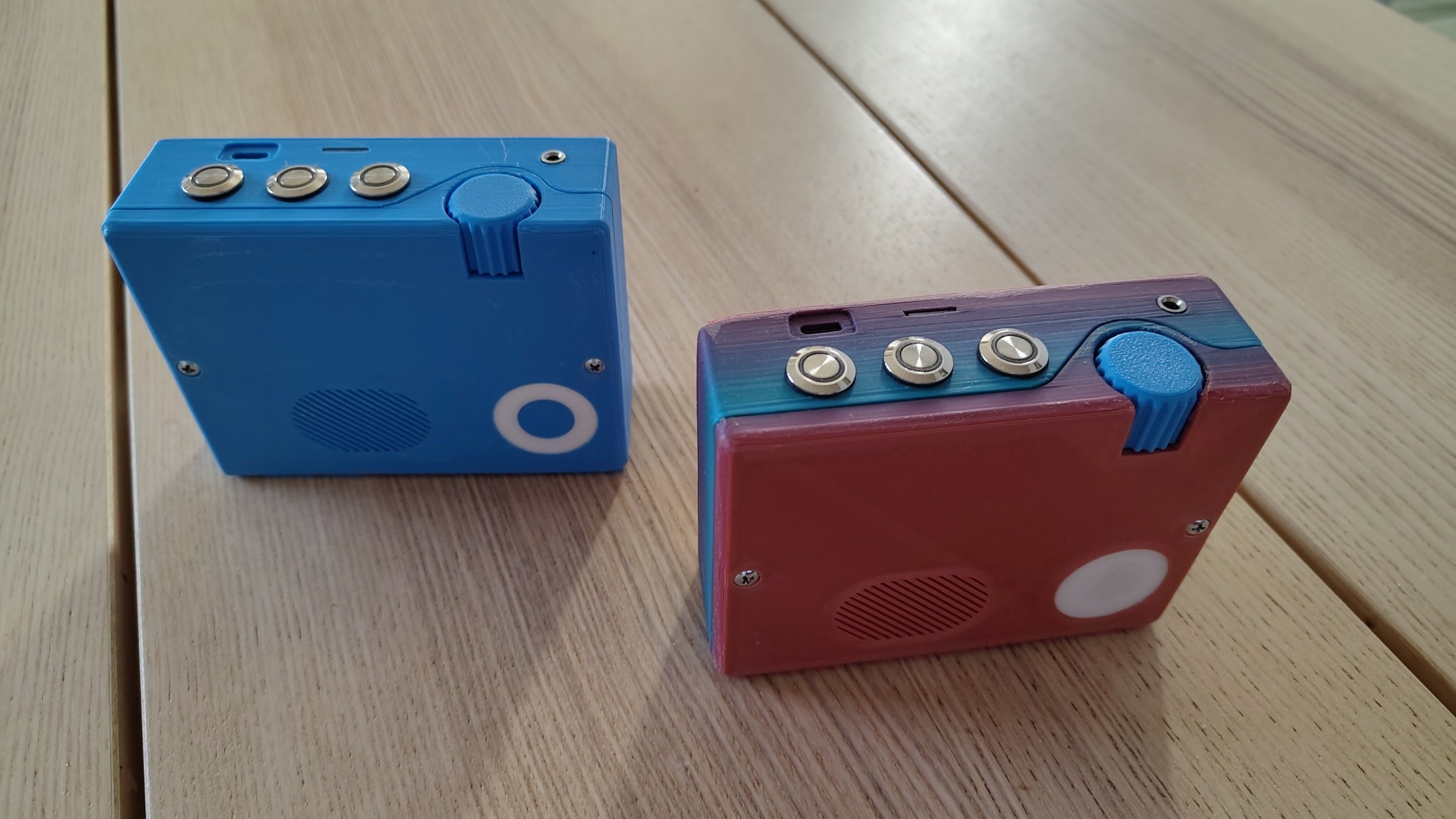

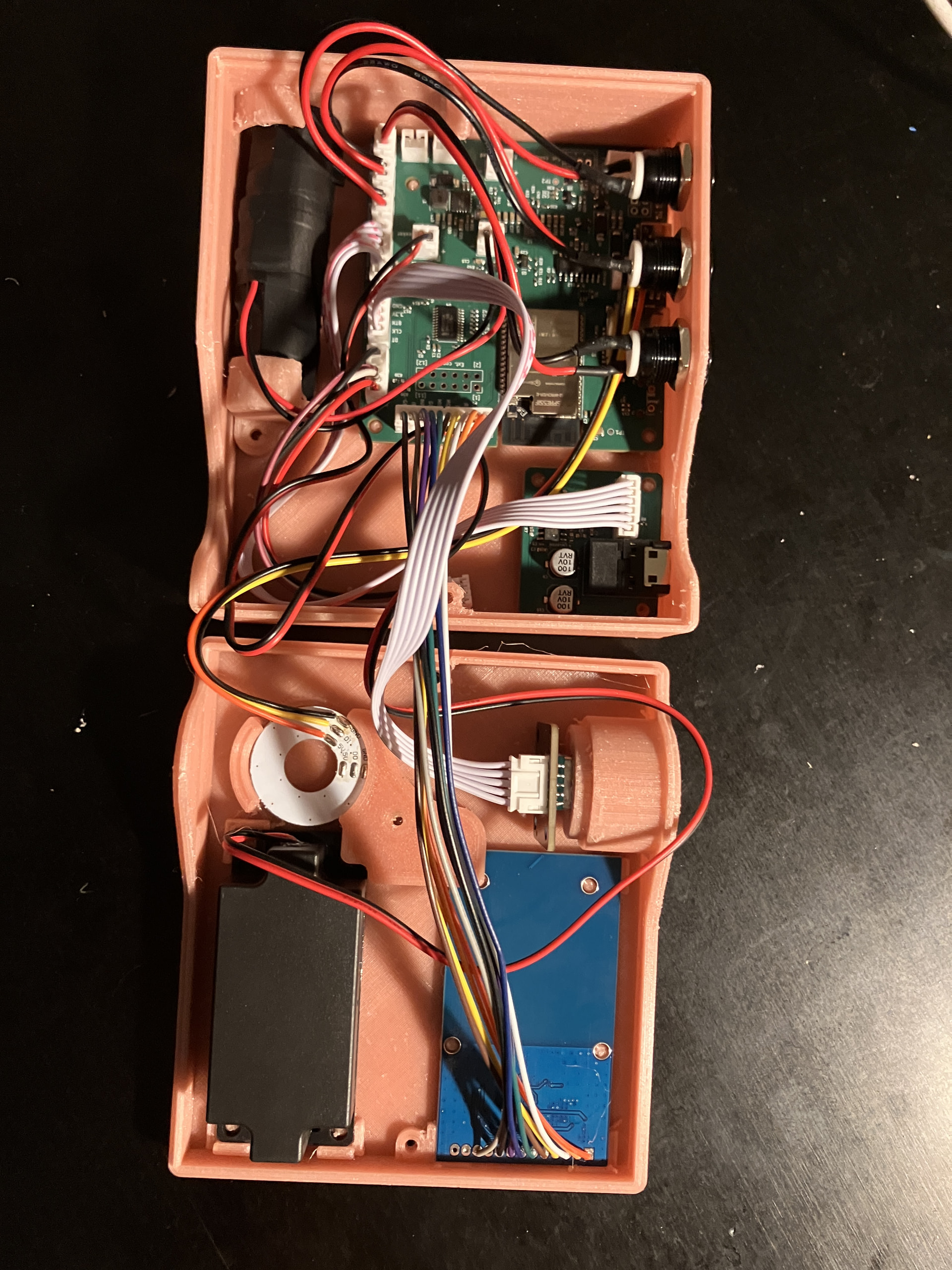

Meine Anpassungen:
Das Gehäuse ist etwas Quadratischer, damit konnte ich oberhalb des Mainboards, eine runde Batterie LiPoFe4 2000mAh einpassen - neue Halterung.
Entfernen der halterung fürs kürzere RFID Board, habe eins von hier bestellt.
Etwas mehr Platz für den Ecoder, auch den von @biologist .
Knob etwas Tiefer, der Encoder braucht 8mm statt 5 um satt unten zu sitzen.
Ich hatte einen etwas kleineren LED Ring ø27mm
Ausserdem arbeite ich aktuell an einer Variante, bei der der RFID-Leser durch eine Adafruit NeoTrellis-Buttonmatrix ersetzt wird.
.
