Modifikation Biobox 3d

Gehäuse
1

Hallo zusammen,

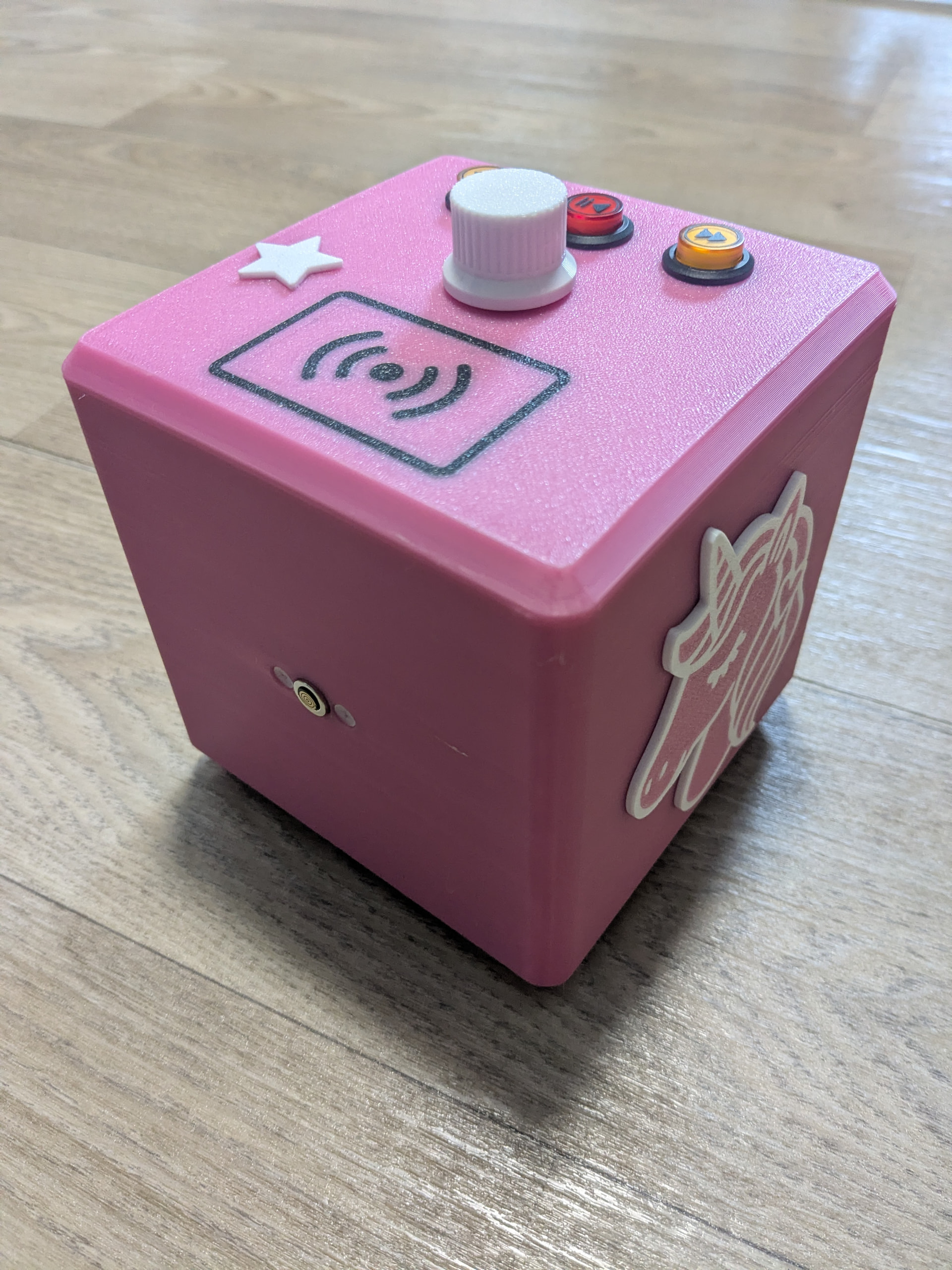

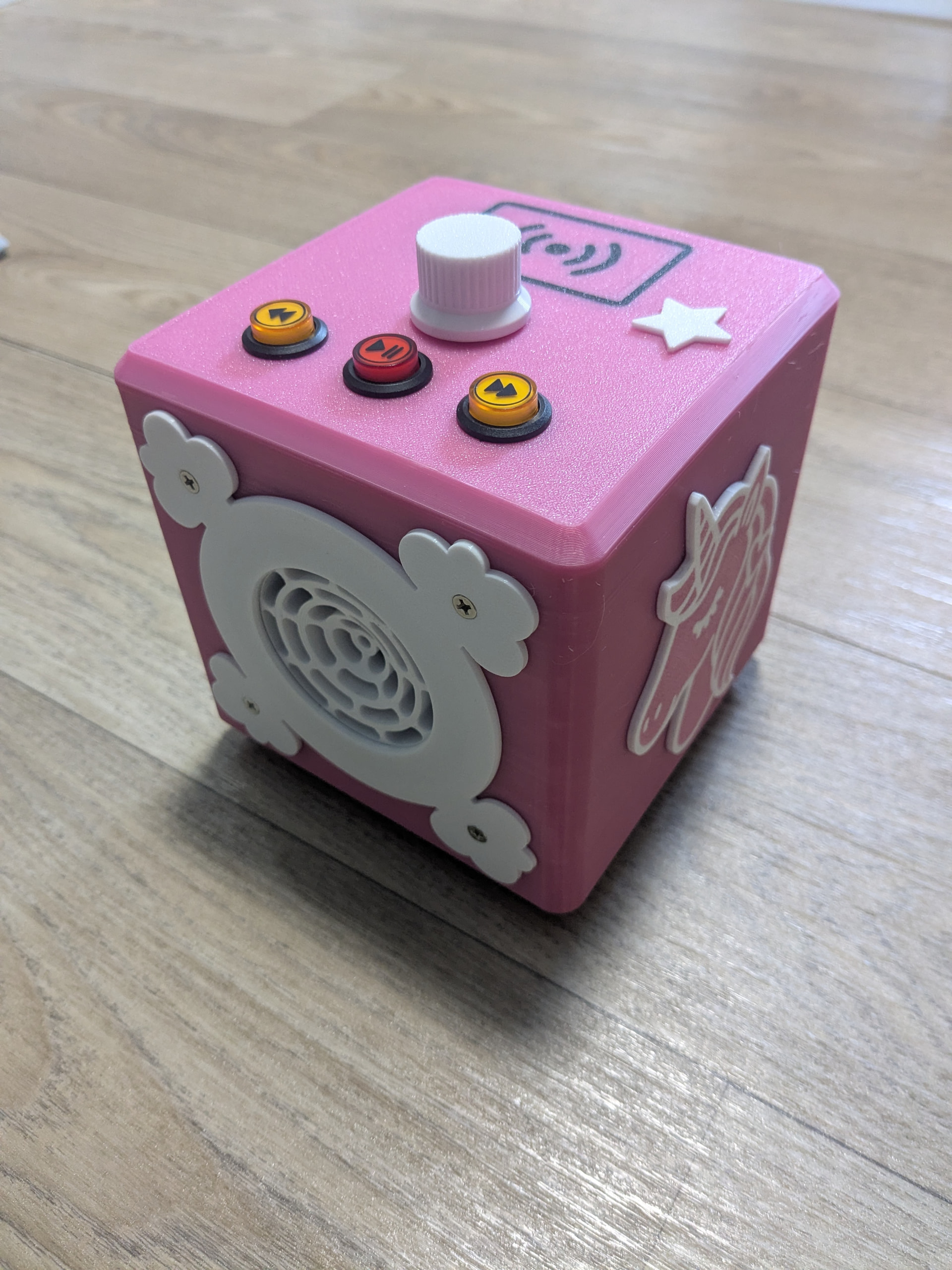

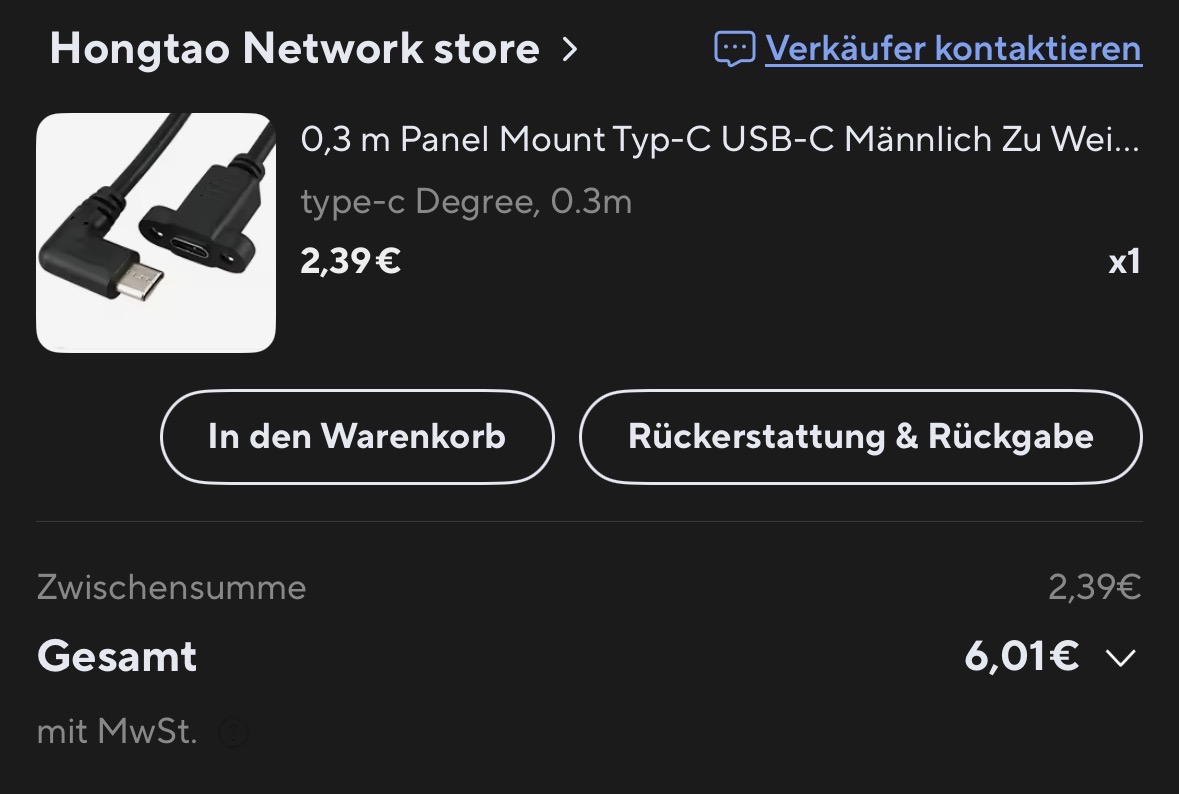

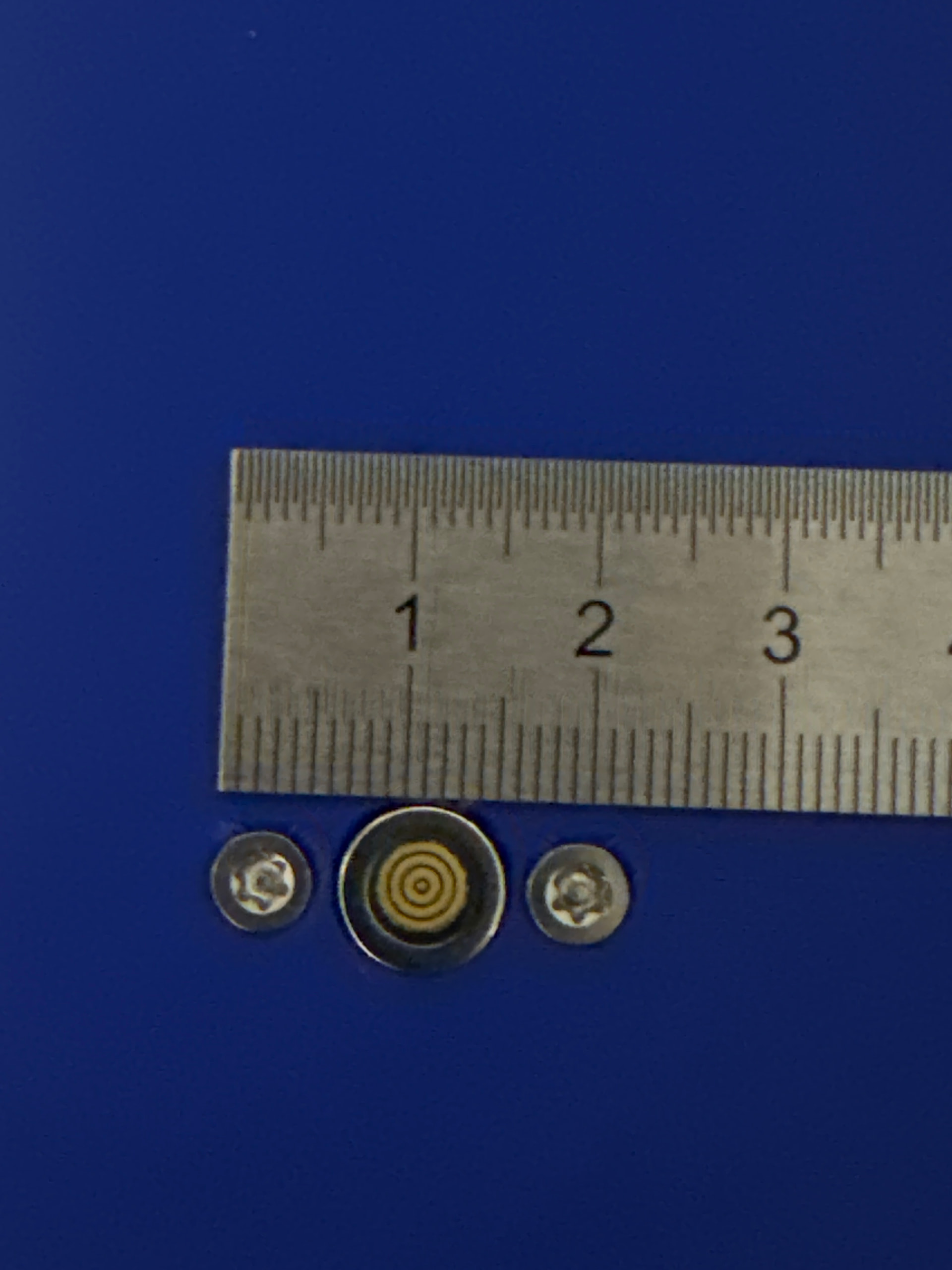

auf Basis der Biobox 3d ist in den letzten Tagen eine Modifikation bei mir entstanden. Ich habe diverse Dinge (für meine Zwecke) optimiert und auch die Eignung für 3D-FDM-Druck verbessert. Hier die Bilder der Einzelteile mit den Änderungen:

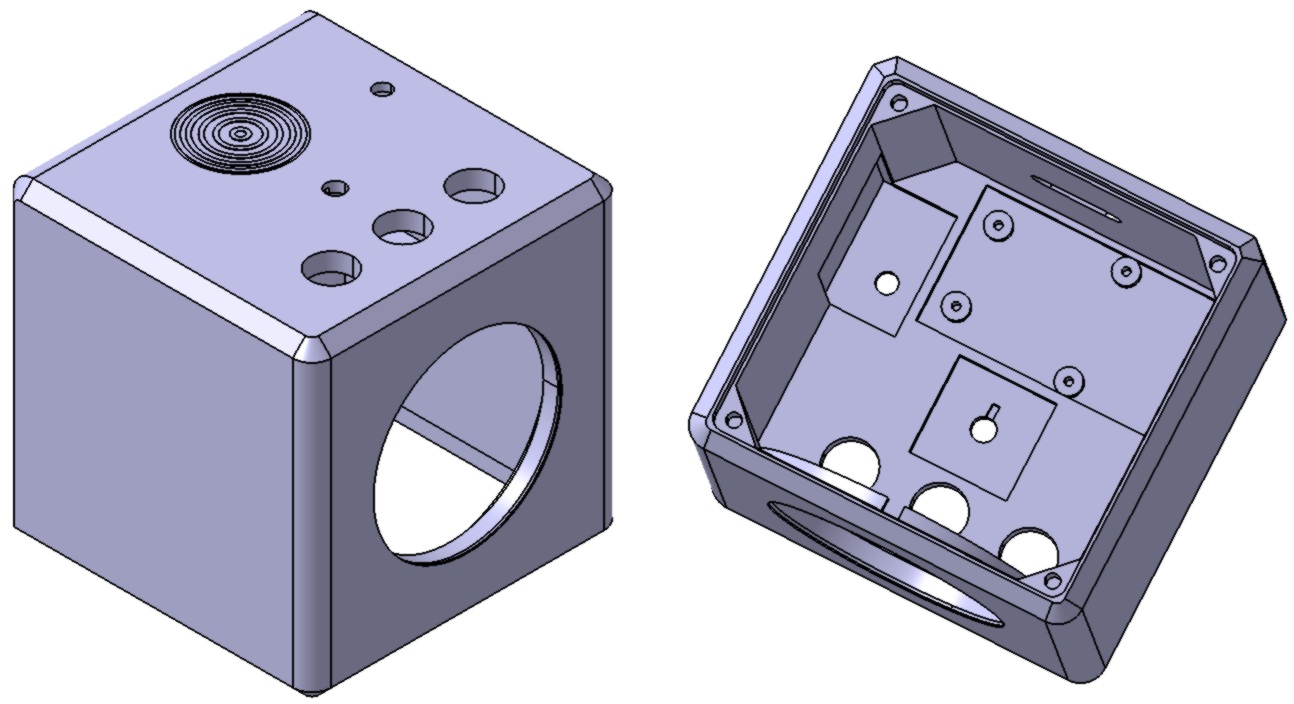

Gehäuse:

  • „Design-Kanten“
  • RFID-Feld auf Außenseite sichtbar
  • Kopfhörer nach oben verlegt
  • Montagefeld für RFID-Reader PN5180
  • Verdrehsicherung Dreh-Encoder
  • weniger störende Überhänge im Innenbereich
    Gehaeuse
    Gehaeuse1294×704 139 KB

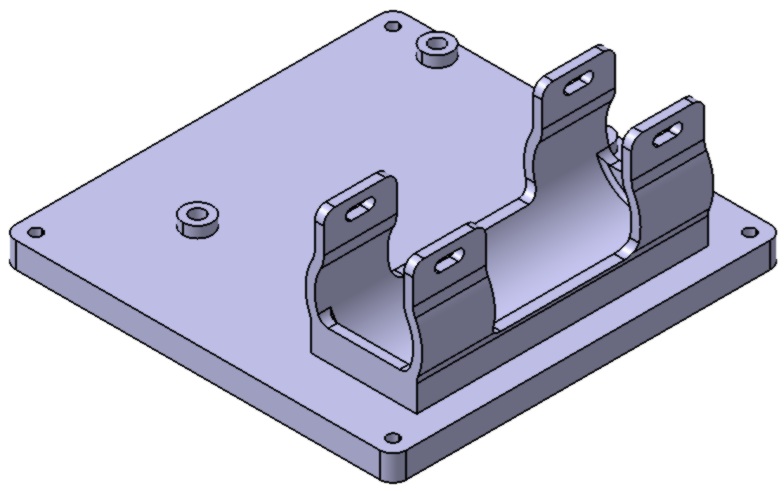

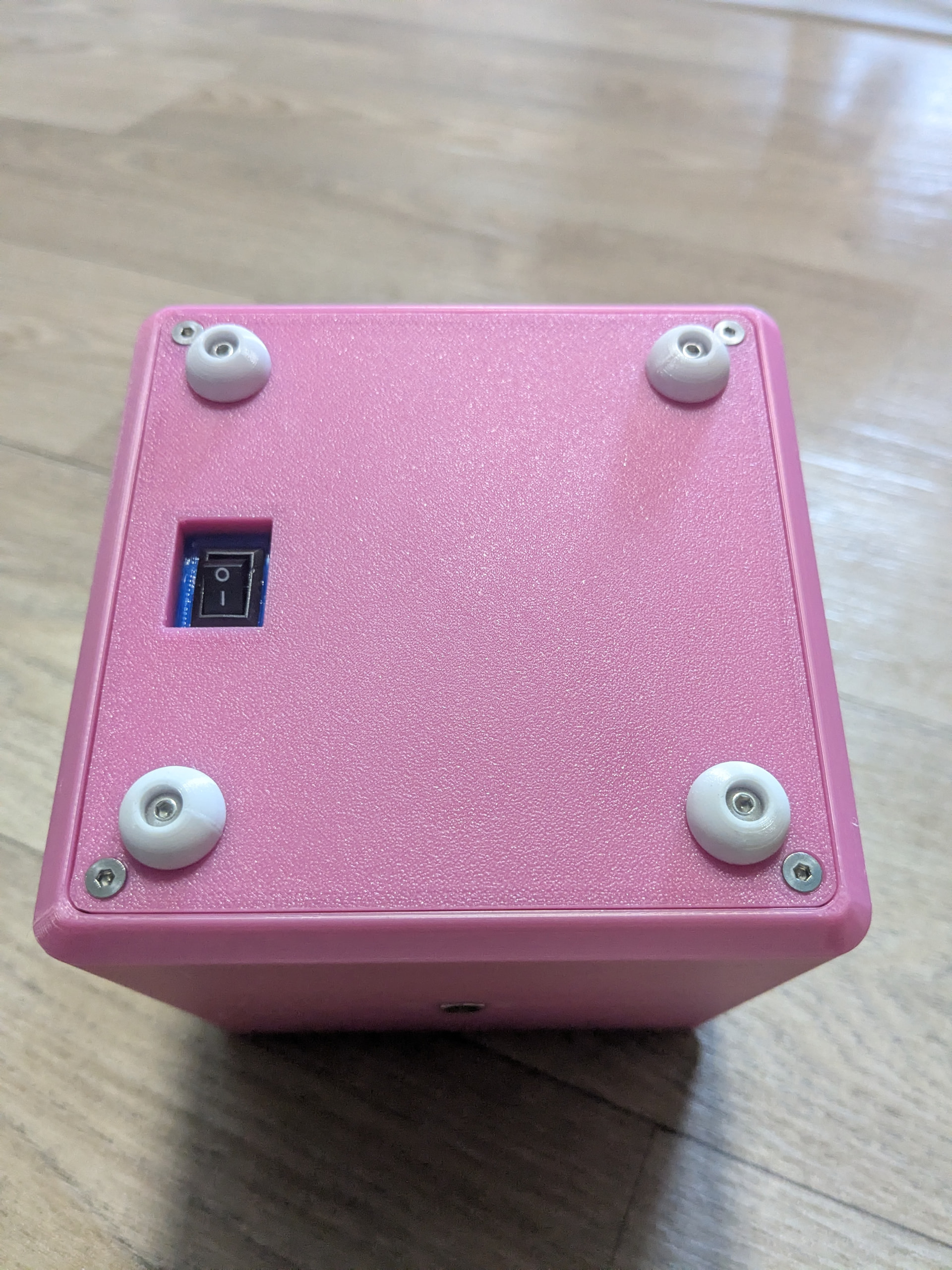

Bodenplatte:

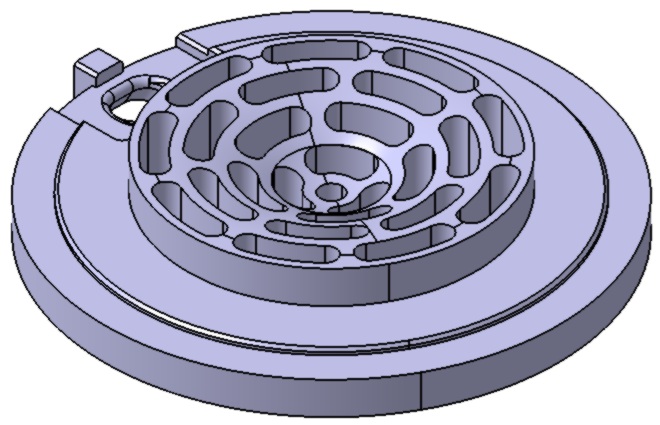

Lautsprecher-Gitter

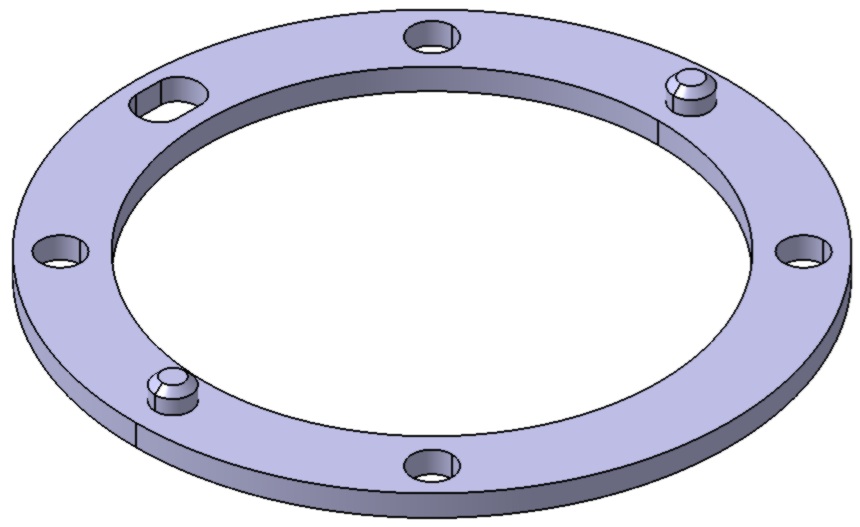

Adapterring:

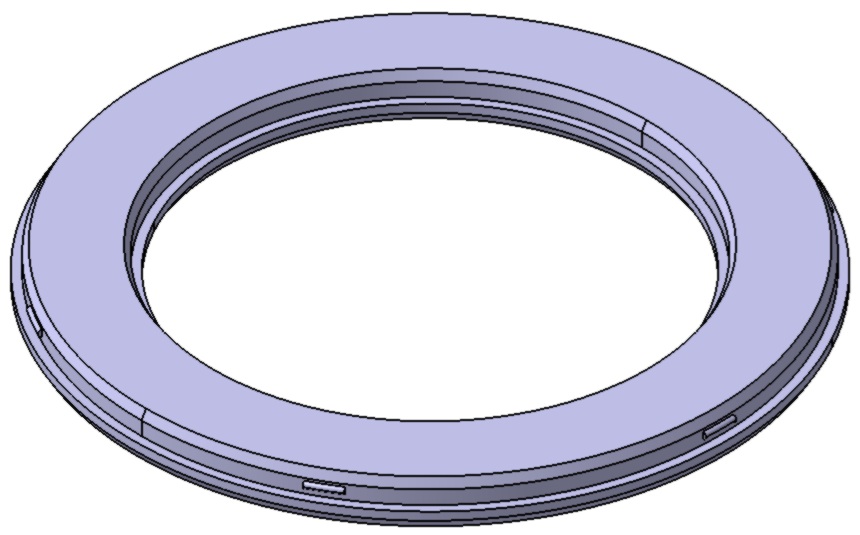

Leuchtmittel-Abdeckring

  • aufliegendes Design zum Abdecken von Druck-Ungenauigkeiten im Gehäuse-Ausschnitt
  • Rastnasen ergänzt, so dass sich der Ring nachträglich einschnappen lässt
    Leuchtmittel-Abdeckring
    Leuchtmittel-Abdeckring860×535 77.2 KB

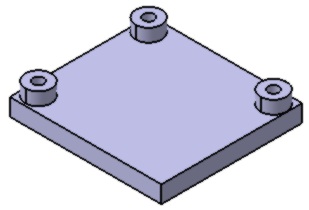

Kopfhörerplatinen-Träger

IMG_9730
IMG_97301920×1440 176 KB

Dateien:
Biobox 3d Mod.zip (749,2 KB)

Viele Grüße
Daniel

5 „Gefällt mir“
2

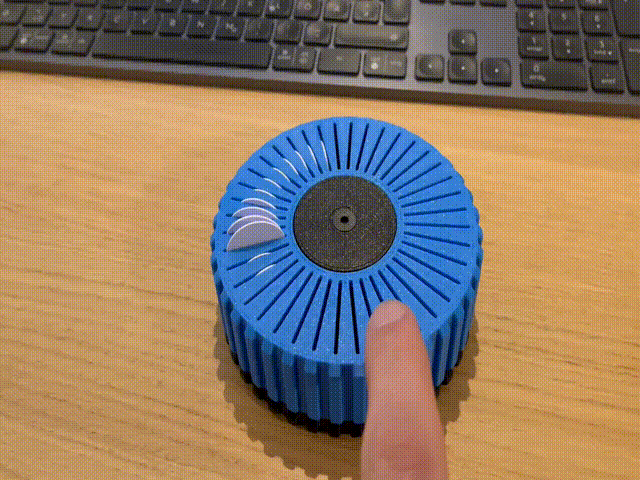

Passend zum Gehäuse habe ich ein RFID-Tag Karussell konstruiert. Ich benutze runde 25 mm Tags, z. B.: 30 Stücke NFC Tag NTAG215 NFC karten Runde 25 mm NFC 215 karten,540 Byte NFC Chip Wiederbeschreibbar Leeres Weiß NFC 215 Karten,NFC Tag ios kompatibel mit NFC Enabled Phones and Devices : Amazon.de: Bürobedarf & Schreibwaren

Diese lassen sich bekleben oder bedrucken und anschließend in dem Karussell bequem durchsuchen.

IMG_9733

Nachfolgend die Daten für den Druck. In die Rille im Unterteil wird ein passendes Stück Filament mit 1,75 mm Durchmesser als Gleitschiene eingelegt. So bleiben die Tags nicht an den Stufen der FDM-Druckschichten hängen. Es wird eine ISO 10642 M5x16 (oder etwas länger) benötigt.

Tag-Karussell.zip (778,5 KB)

Viel Spaß damit!

Viele Grüße,
Daniel

1 „Gefällt mir“
3

Ich habe mir erlaubt, oben meinen Entwurf reinzuverlinken. Das hat den Vorteil, dass unter meinem Entwurf deiner auch angezeigt wird.

2 „Gefällt mir“
4

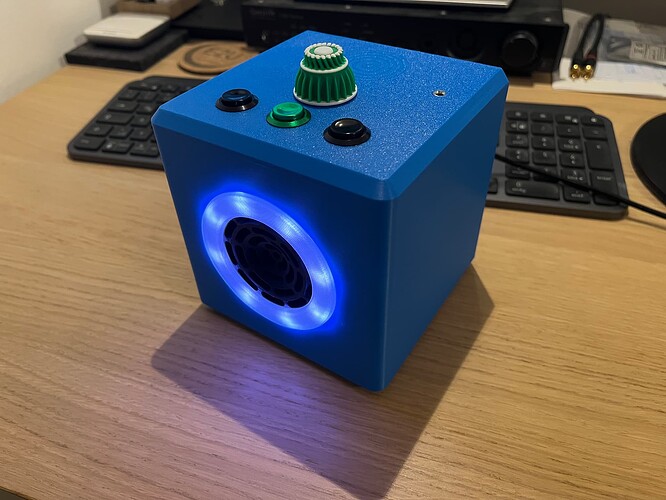

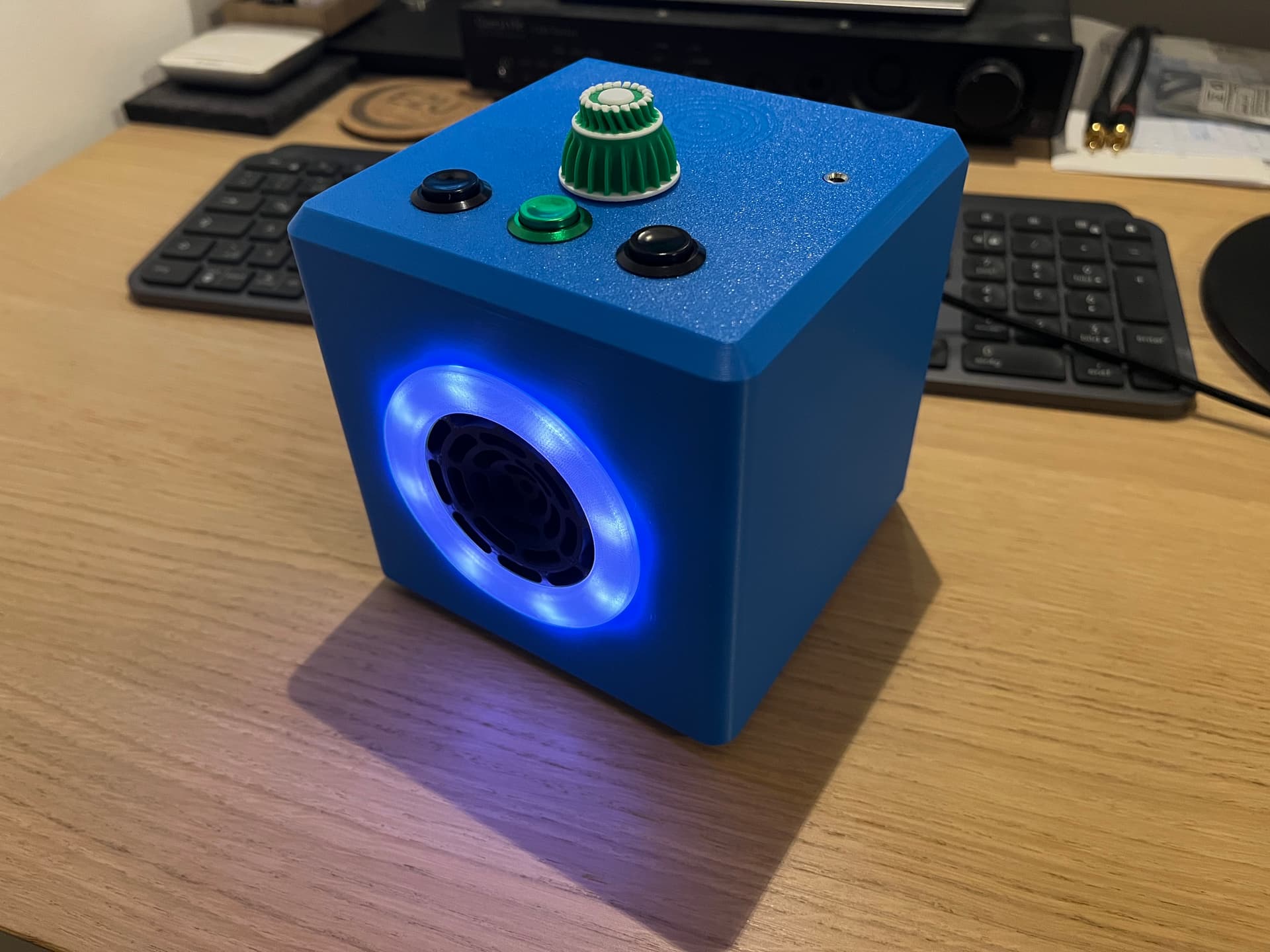

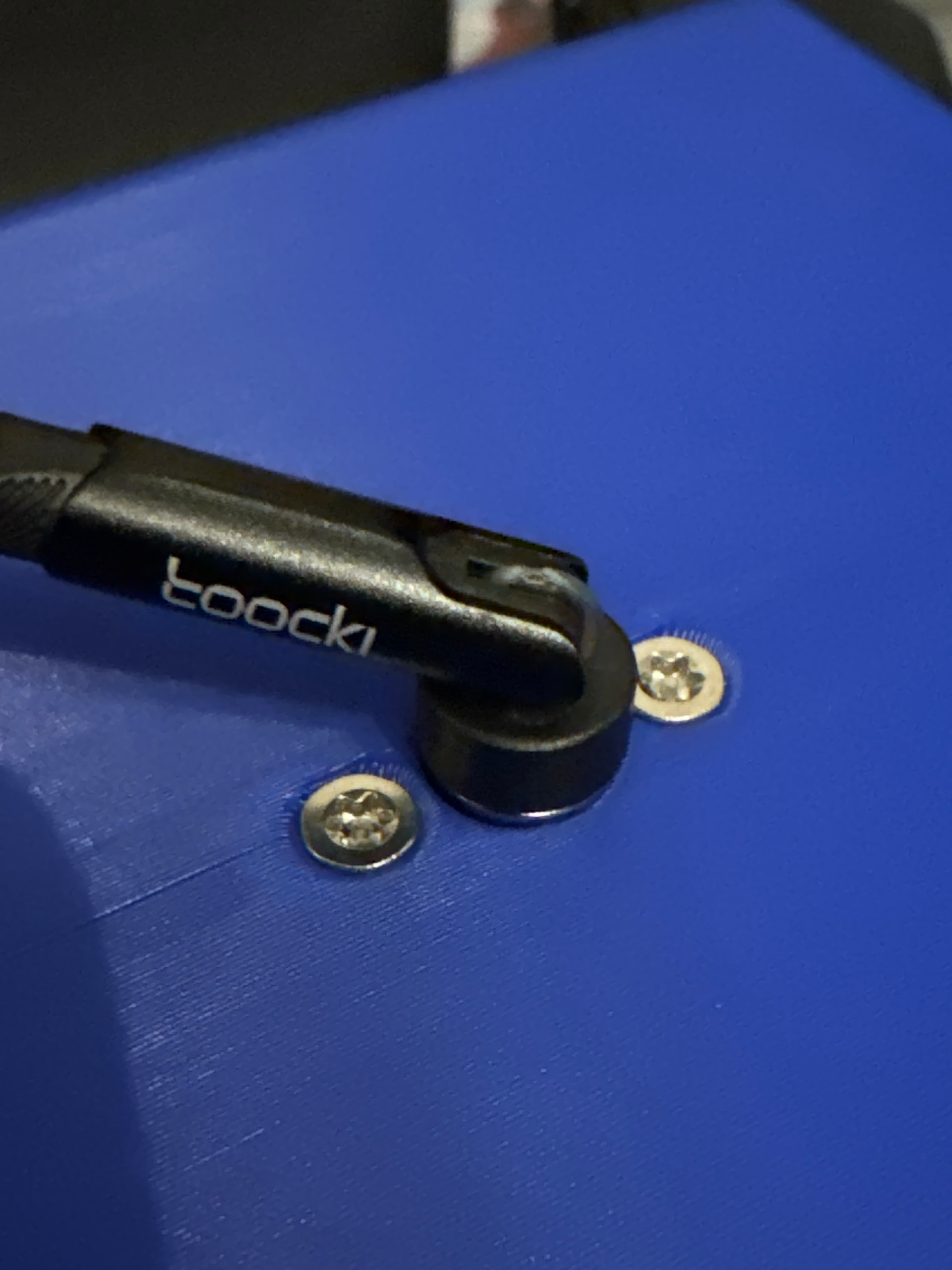

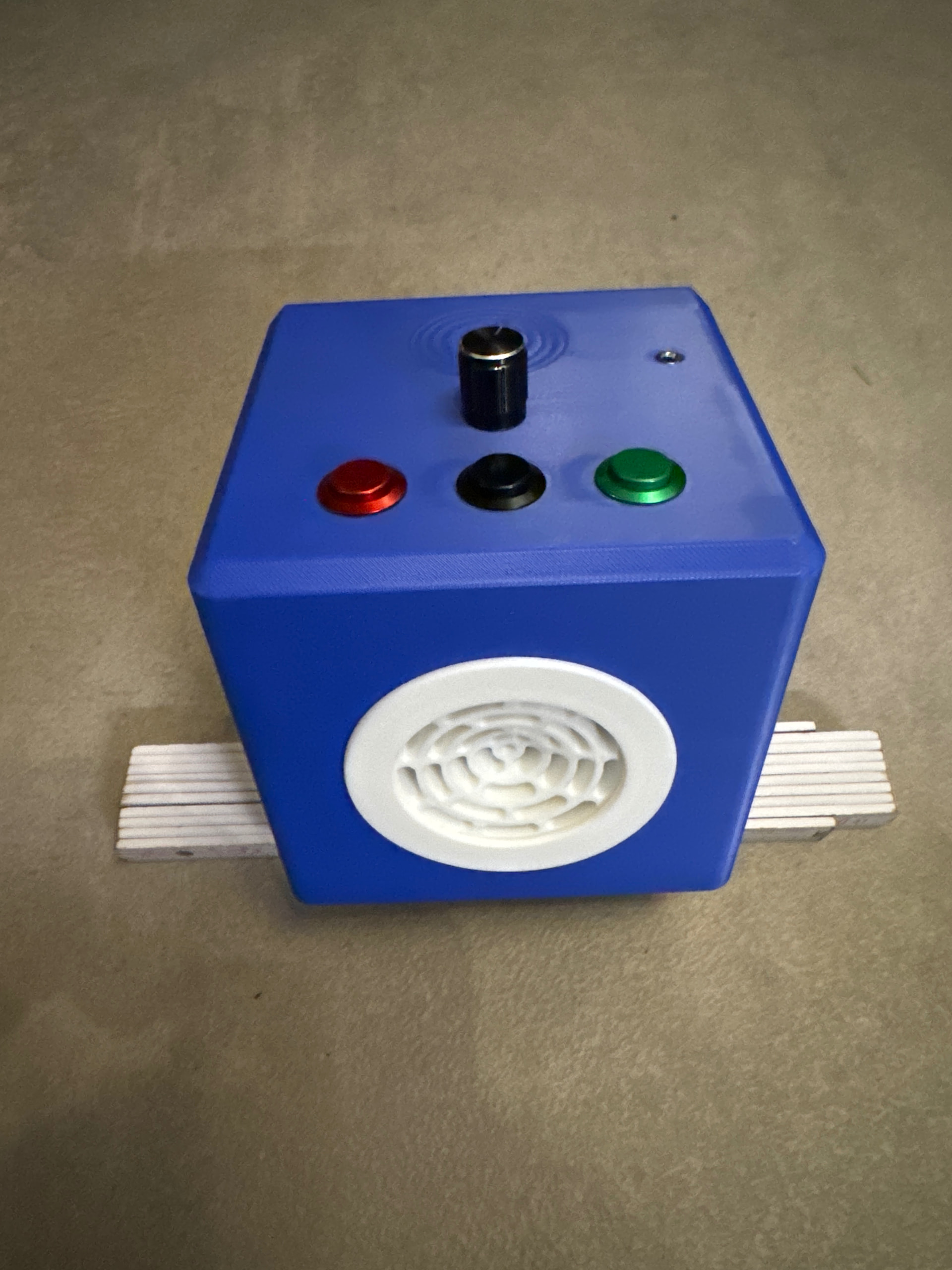

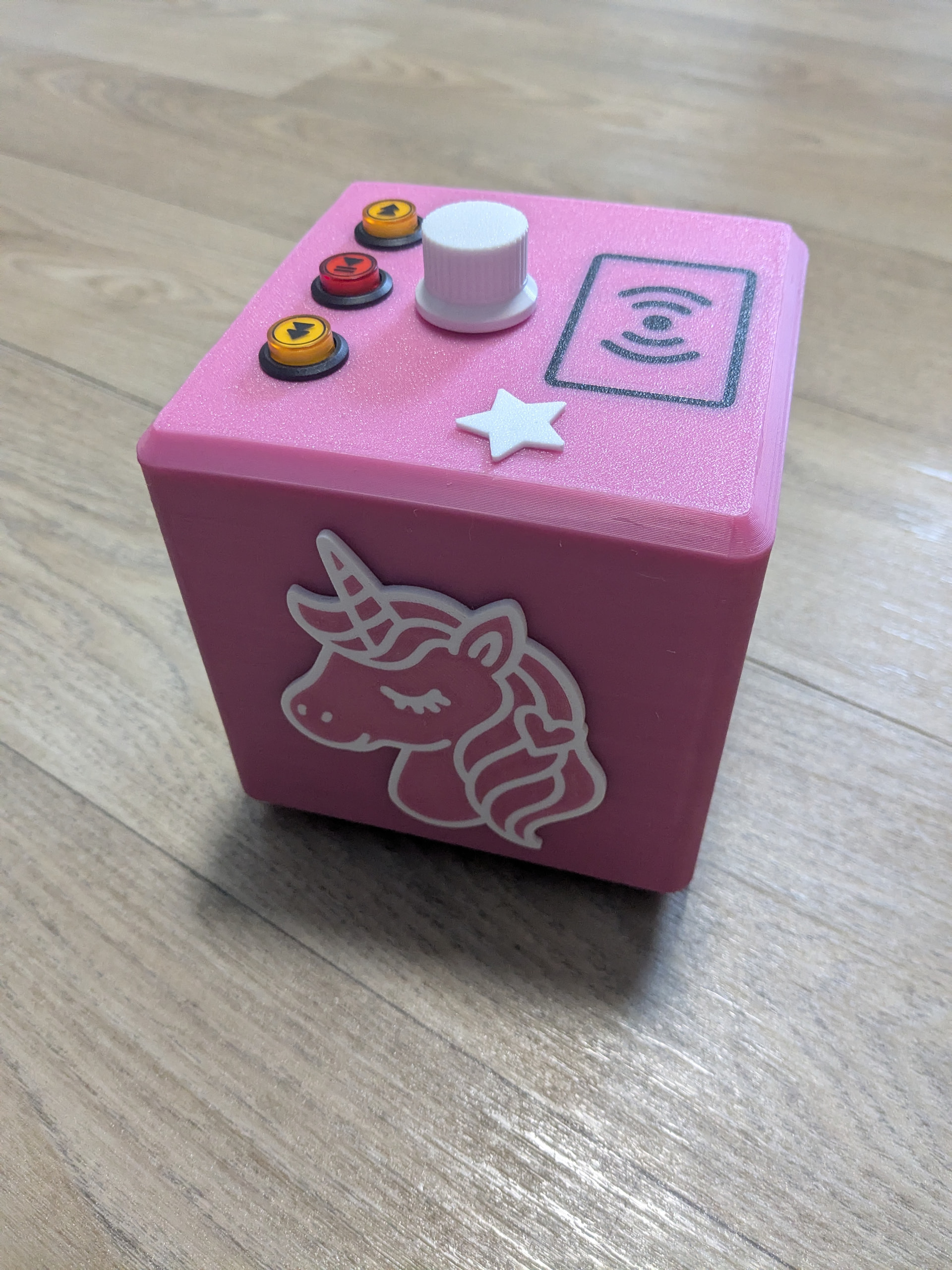

@BlackYeti super cool. habe die BioBox 3d mit PLA-CF ohne Probleme gedruckt und hätte diese mods schon gerne gehabt. Hier ist das Ergebnis. Am Anfang ist die sehr gute Doku hier einfach nicht komplett zu erfassen. Aber der 2. Enkel will dann bestimmt auch so eine Box…
Habe die Box mit Taster nach unten gedruckt. Der automatisch generierte Brim ließ sich nicht so gut entfernen, kann am Material liegen. War mein erster Druck mit PLA-CF. Box sieht aber schick aus…

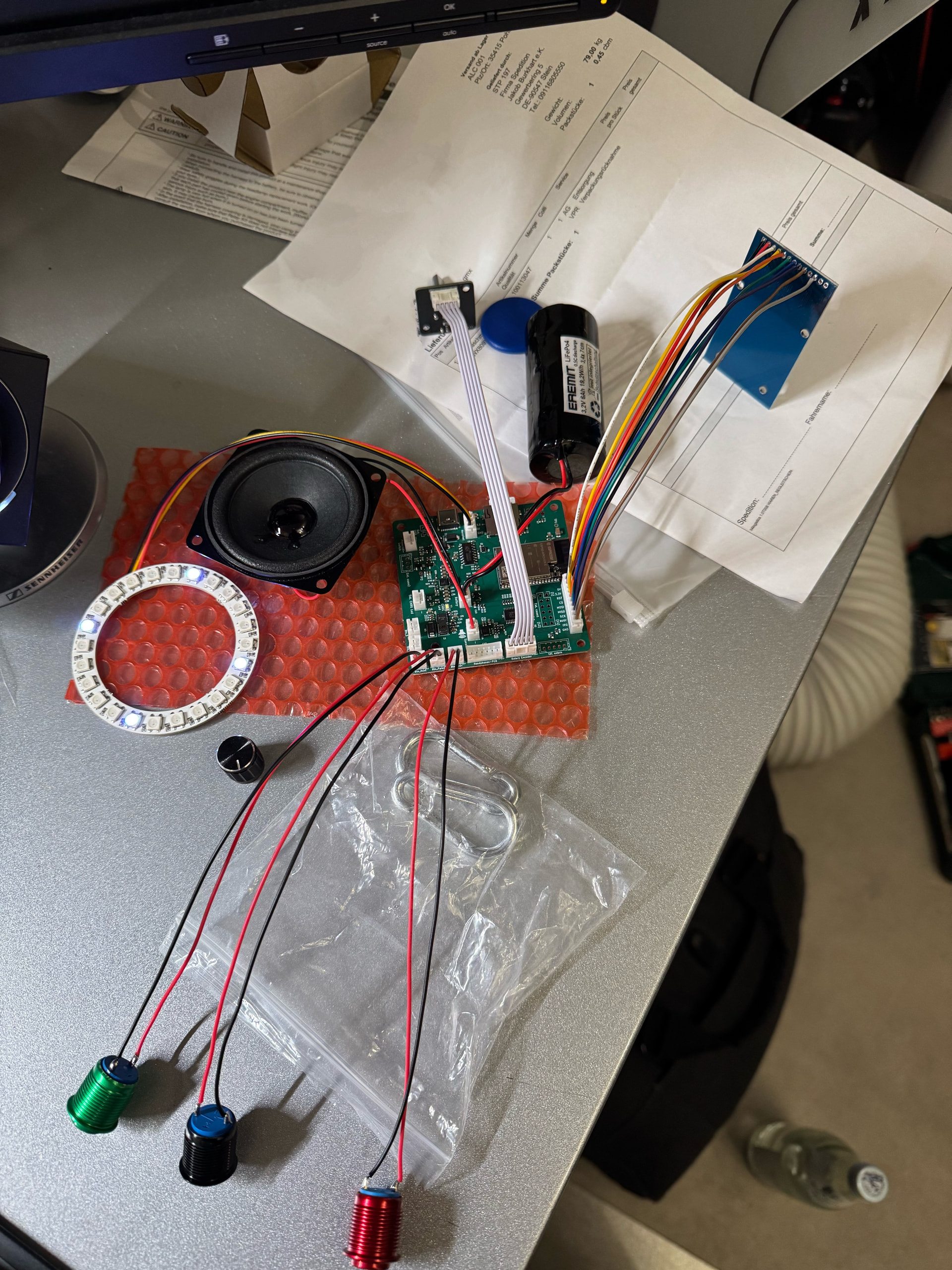

Bei den verwendeten und empfohlenen Tastern geht es ganz schön eng zu (Abstand zum Lautsprecher Einsatz) und den Anschlussleitungen.
Was mich noch stört ist, dass der Lautsprechereinsatz eingeklebt wird. Mit Fusion komme ich für den Hausgebrauch zurecht, aber deine mods sind sehr viel ausgefeilter. Hut ab.
Wäre es möglich eine lösbare Verbindung zu realisiieren - Bajonett o.ä. mit einer kleinen Fixierschraube, sodass man das wieder zerstörungsfrei demontieren kann? Die Wandstärke müsste doch ausreichen?
Mir war an einem Taster beim Einbau die Anschlussleitung abgerissen (Leitungen sind sehr dünn) und das war sehr fummelig, da dran zu kommen.

5

Hey Tom,

deine Idee ist gut! Mich hat das Einkleben der Lautsprecher-Halterung bei einer notwendigen Reparatur auch schon genervt. Ein Bajonett-Verschluss mit verdeckter Sicherungs-Schraube lässt sich bestimmt realisieren. Ich packe das auf meine ToDo-Liste - die allerdings gerade auch bezüglich diverser Bastel-Projekte wieder voller wird :slight_smile: Dauert etwas…

1 „Gefällt mir“
6

@BlackYeti super cool, vielen Dank für die positive Reaktion.
Das wird dann sicher pefekt und bei meiner zweiten Box zum Einsatz kommen :wink: .
Eilt ja nicht.
VG Tom
