@endlosschleife Ein sehr schönes Gehäuse! Kannst du die Druckdateien teilen und vielleicht auch kurze Beschreibung? Ich würde das gerne nachbauen

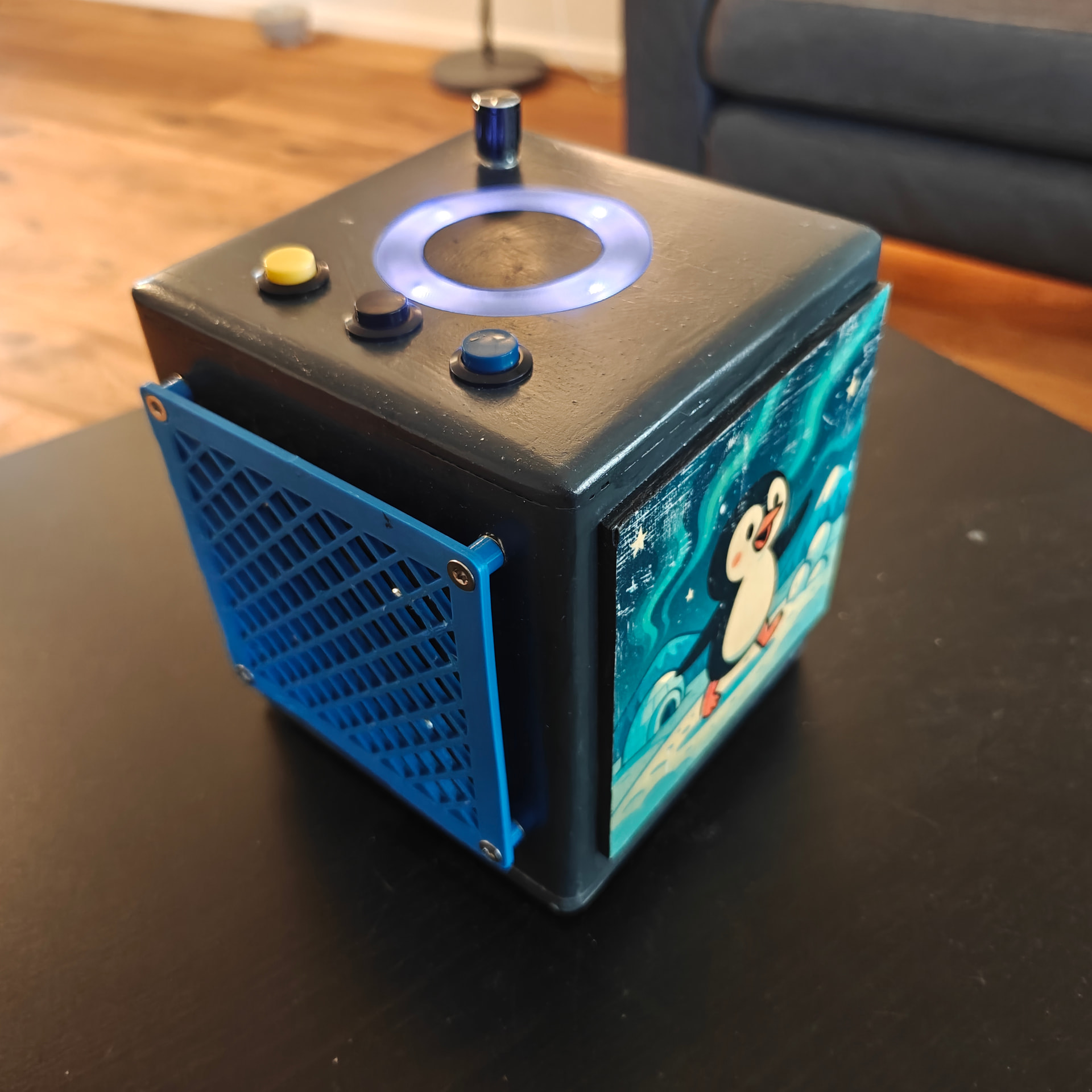

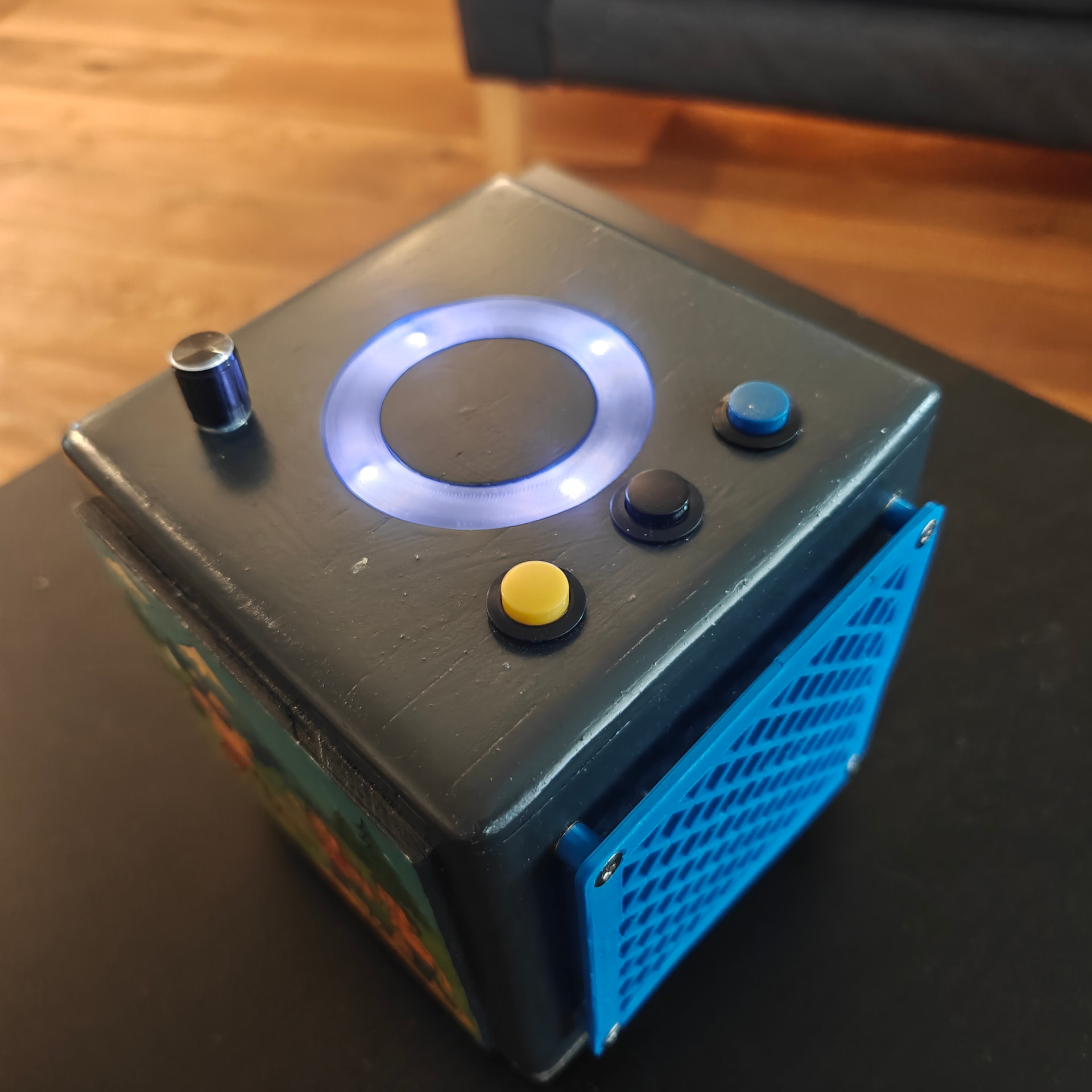

Gerne zeige ich euch meine ESPuiono Box:

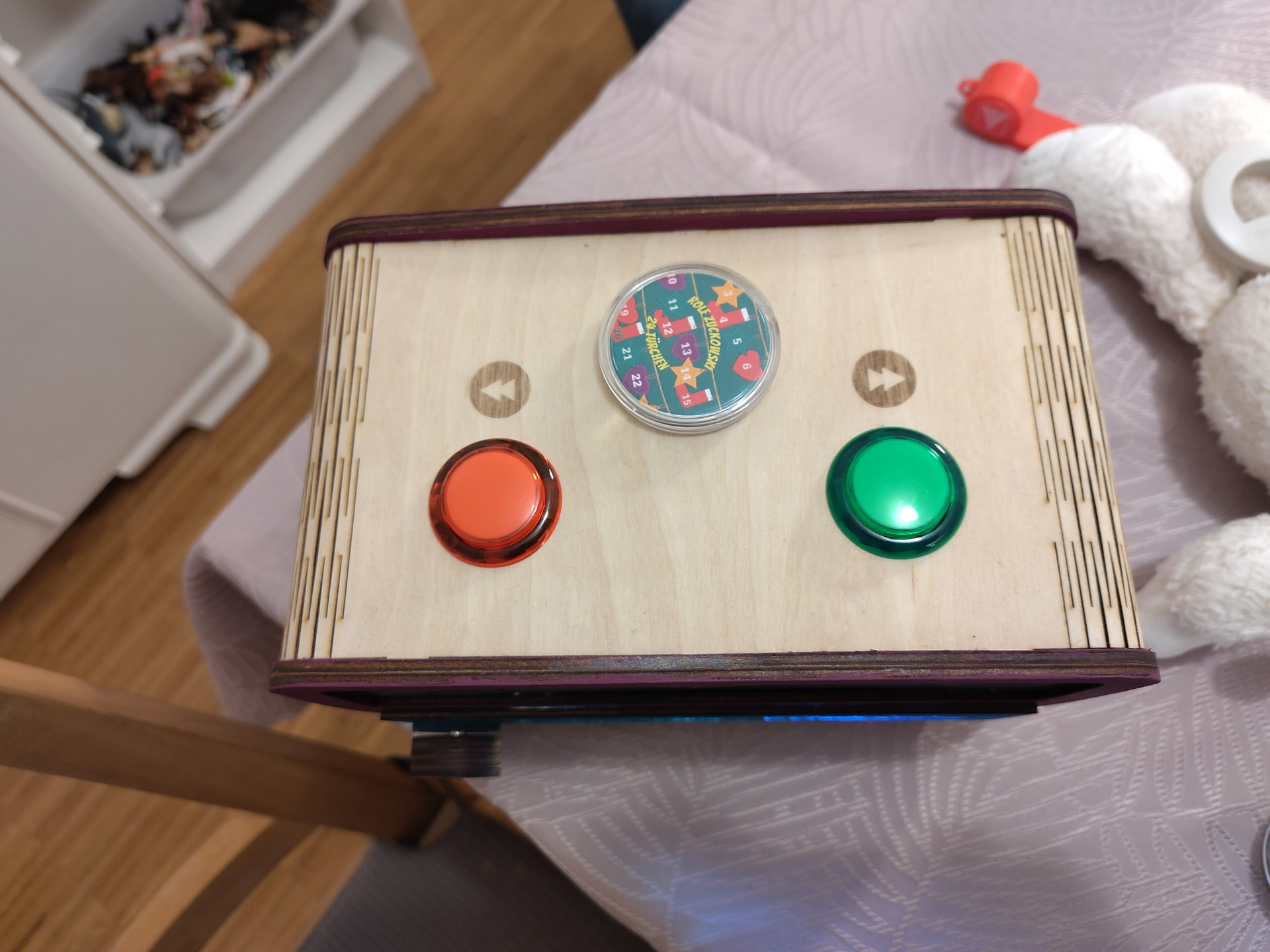

Grundsätzlich in Holz
Gitter als Schutz für den Lautsprecher ist in PLA gedruckt, der transparente Ring über dem NeoPixel ist ebenfalls gedruck (transparentes PETG)

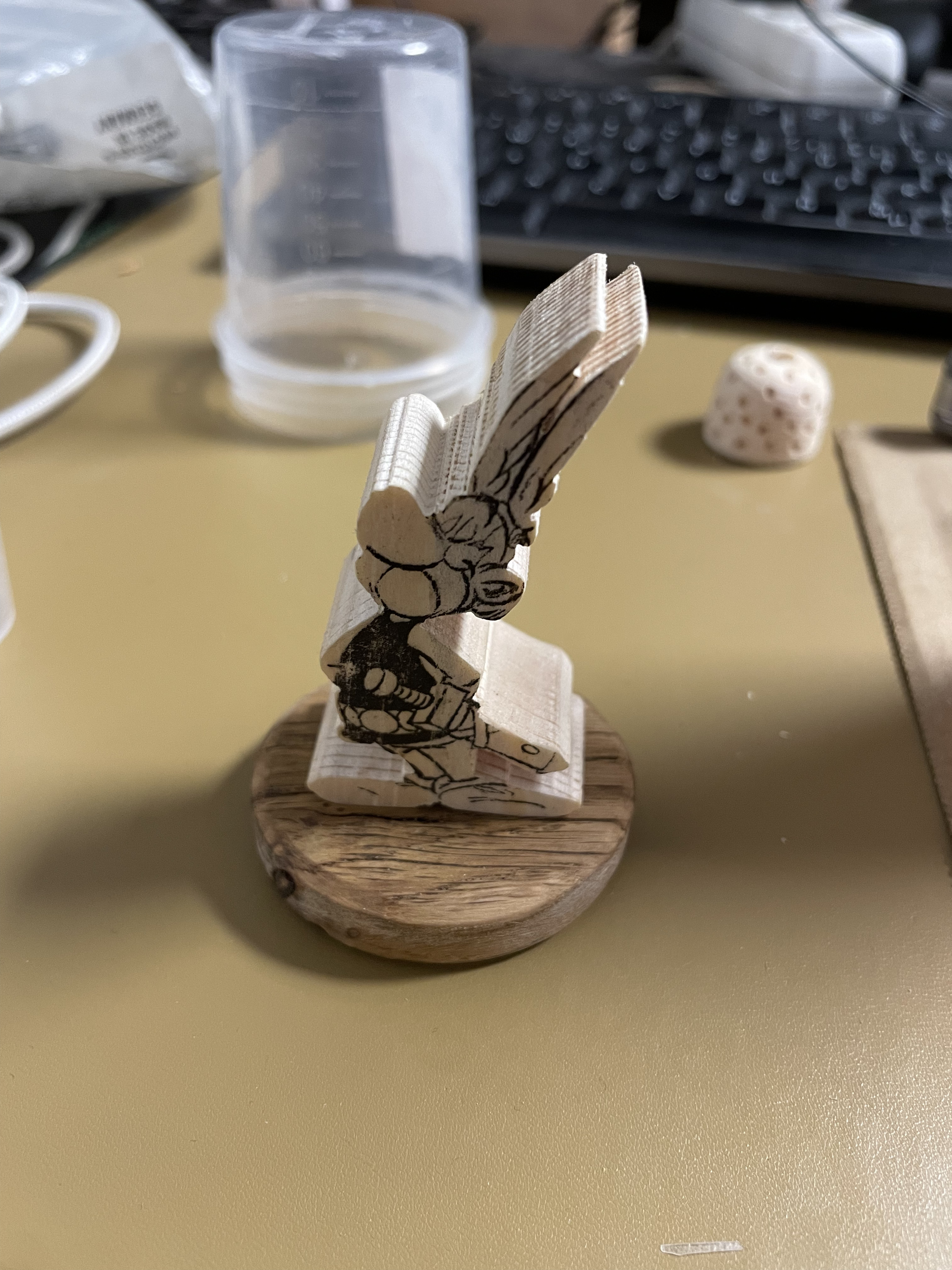

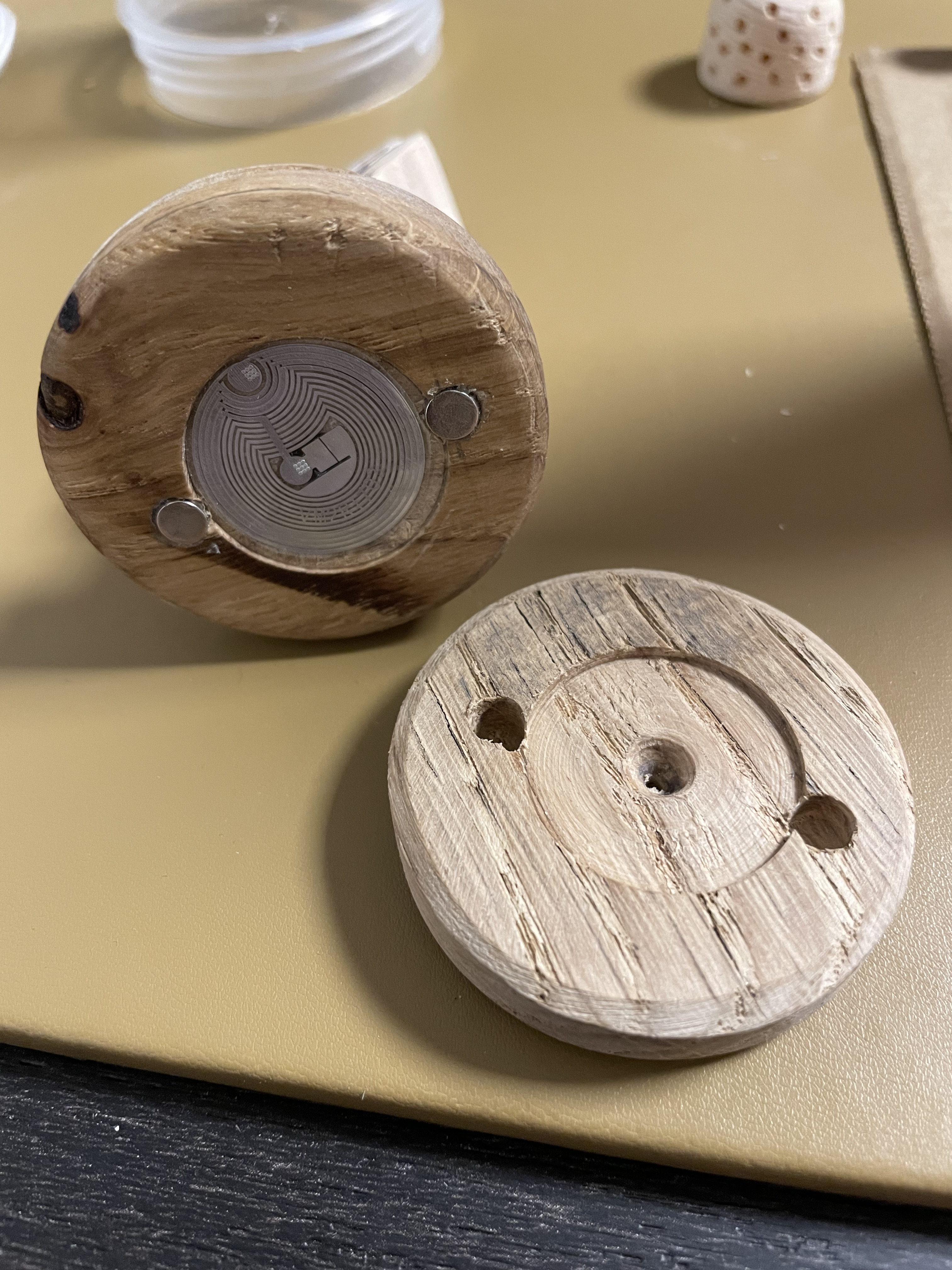

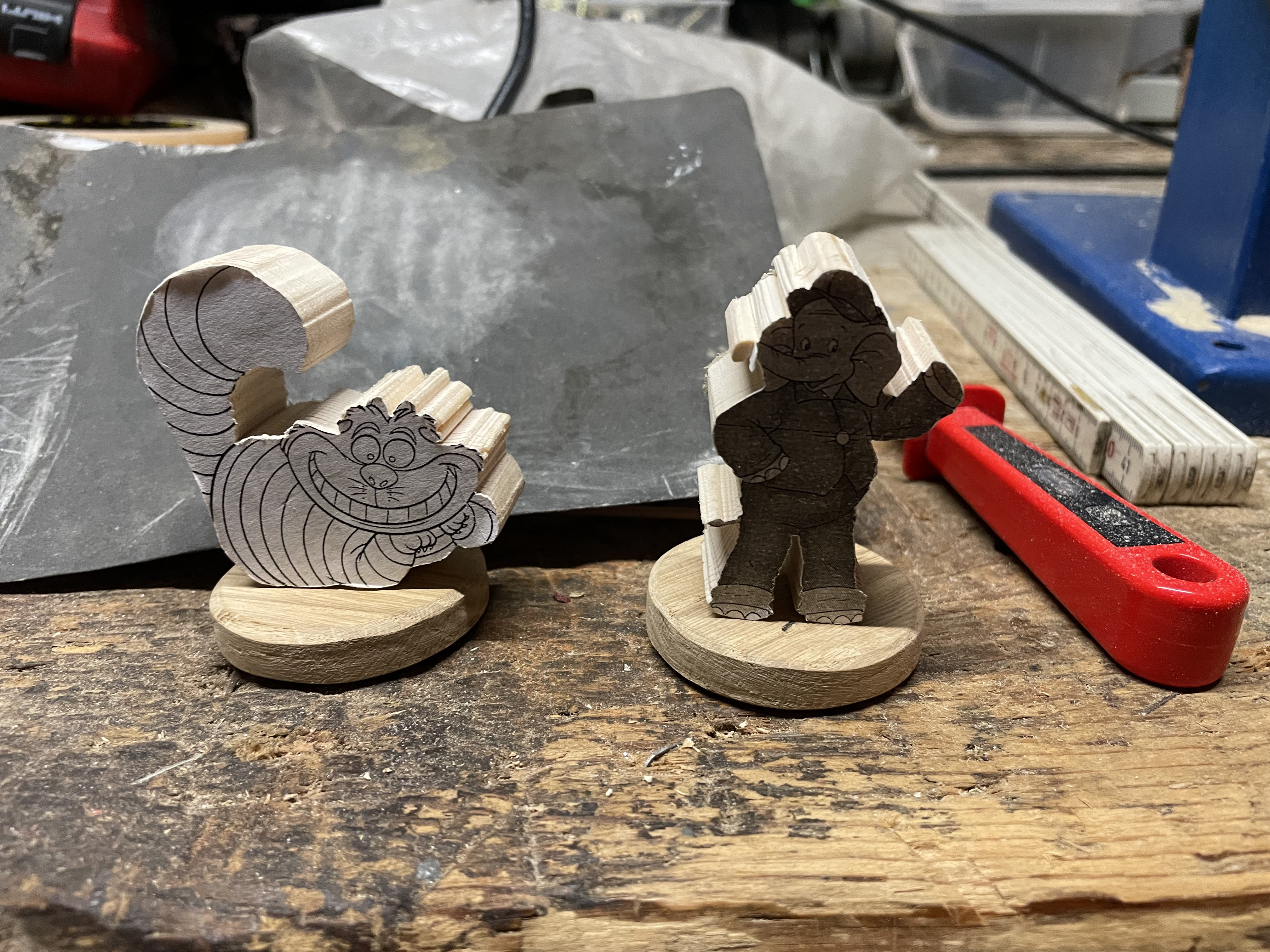

RFID Reader dann in der Mitte des Ring. Ich habe 25mm RFID Scheiben, die ich in einen 3D gedruckten Sockel einlasse und darauf dann Figuren Klebe.

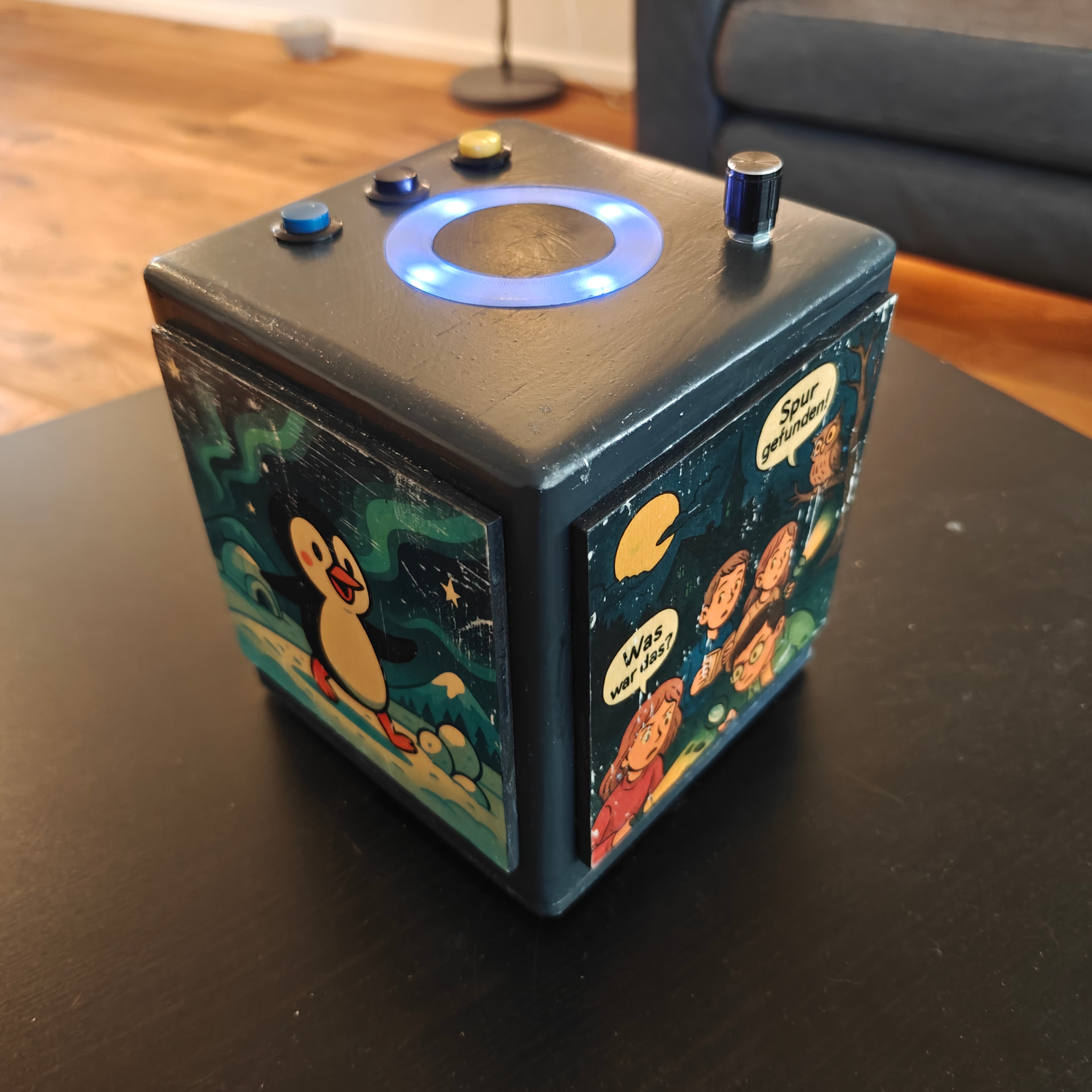

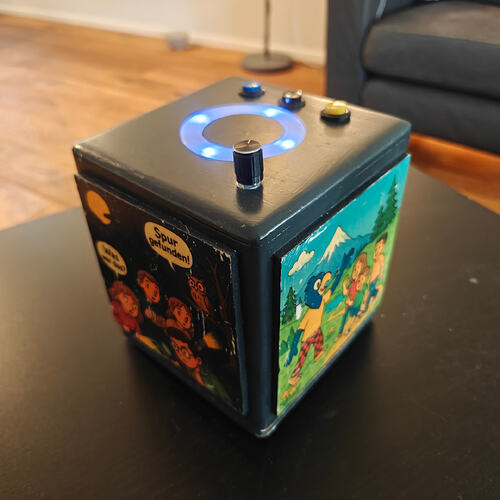

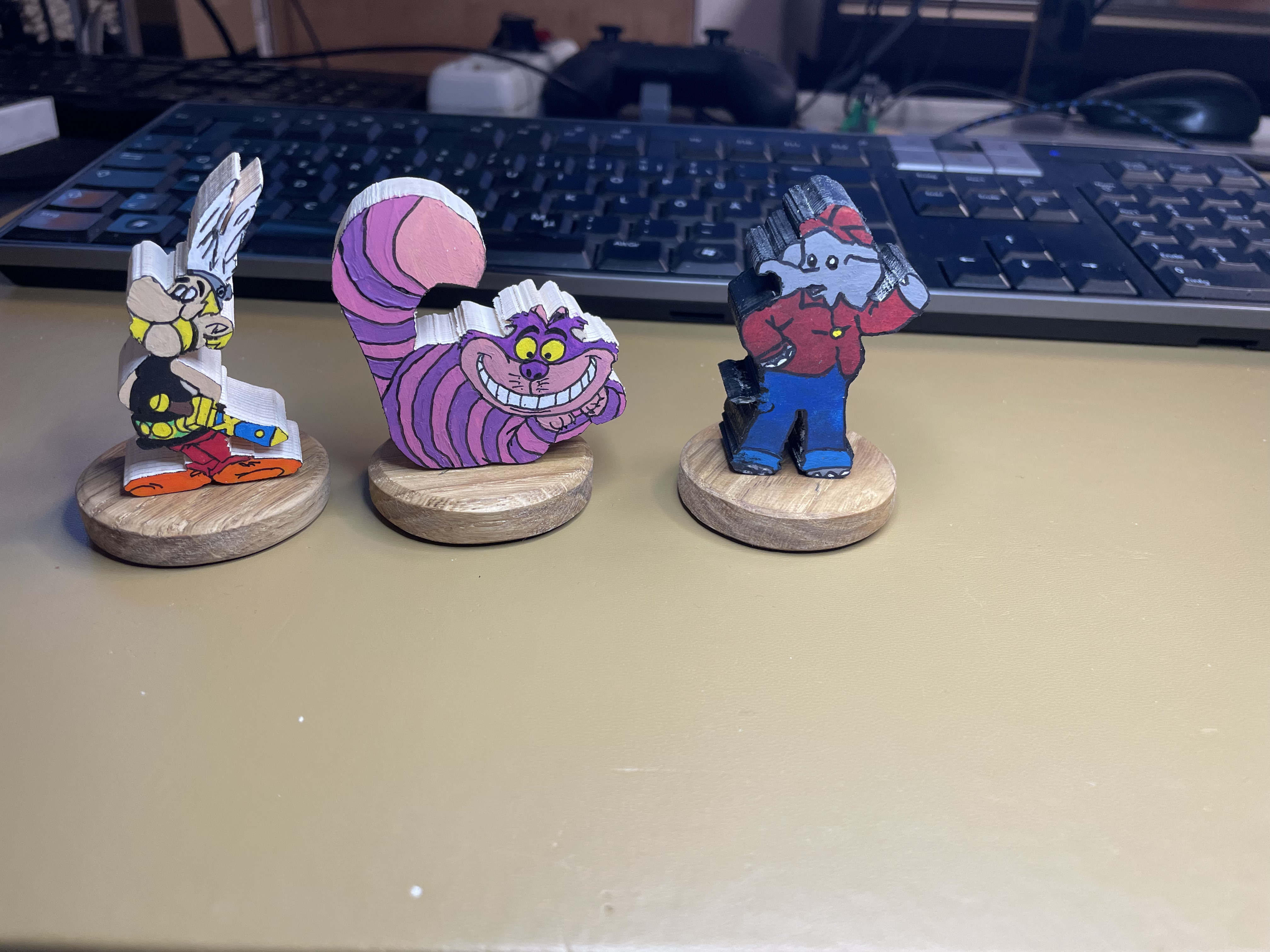

Die drei Bilder wurden mit ChatGPT generiert und dann mit einem Laserdrucker und Photopouch auf Holz übertragen. Leider war das entfernen des Papier anschliessend nicht ganz so einfach und es hat doch der eine oder andere Kratzer bekommen.
Ansonsten alles basierend auf dem complete Board. Herzlichen Dank für das tolle Projekt.
2 Likes
Vielen Dank! Hier findest du die notwendigen Dateien, Stückliste und Anleitung: https://makerworld.com/de/models/2126456-linobox#profileId-2302346
Ich hoffe du konntest dir noch eine mini4l von Torsten sichern
Also die Complete wird man da hochkant stellen müssen.
Das Problem ist aber leider, dass der Neopixelring zwar scheinbar noch verfügbar ist, jedoch nicht mehr nach Deutschland geschickt wird. Ich denke ich werde das Thema demnächst mal angehen, dass ich Neopixelringe von JLC fertigen lasse. Das ist halt leider teurer als wenn ich die fertig kaufe, aber dann habe ich die Verfügbarkeit zumindest besser unter Kontrolle. Ich würde die allerdings gerne direkt mit einer JST-Buchse konstruieren, so dass man da nix mehr löten muss. Jedoch ist eine doppelseitige Bestückung von Platinen nochmal teurer.

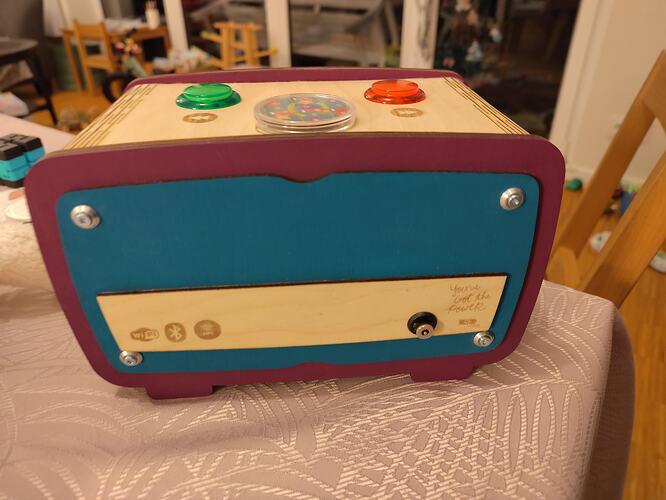

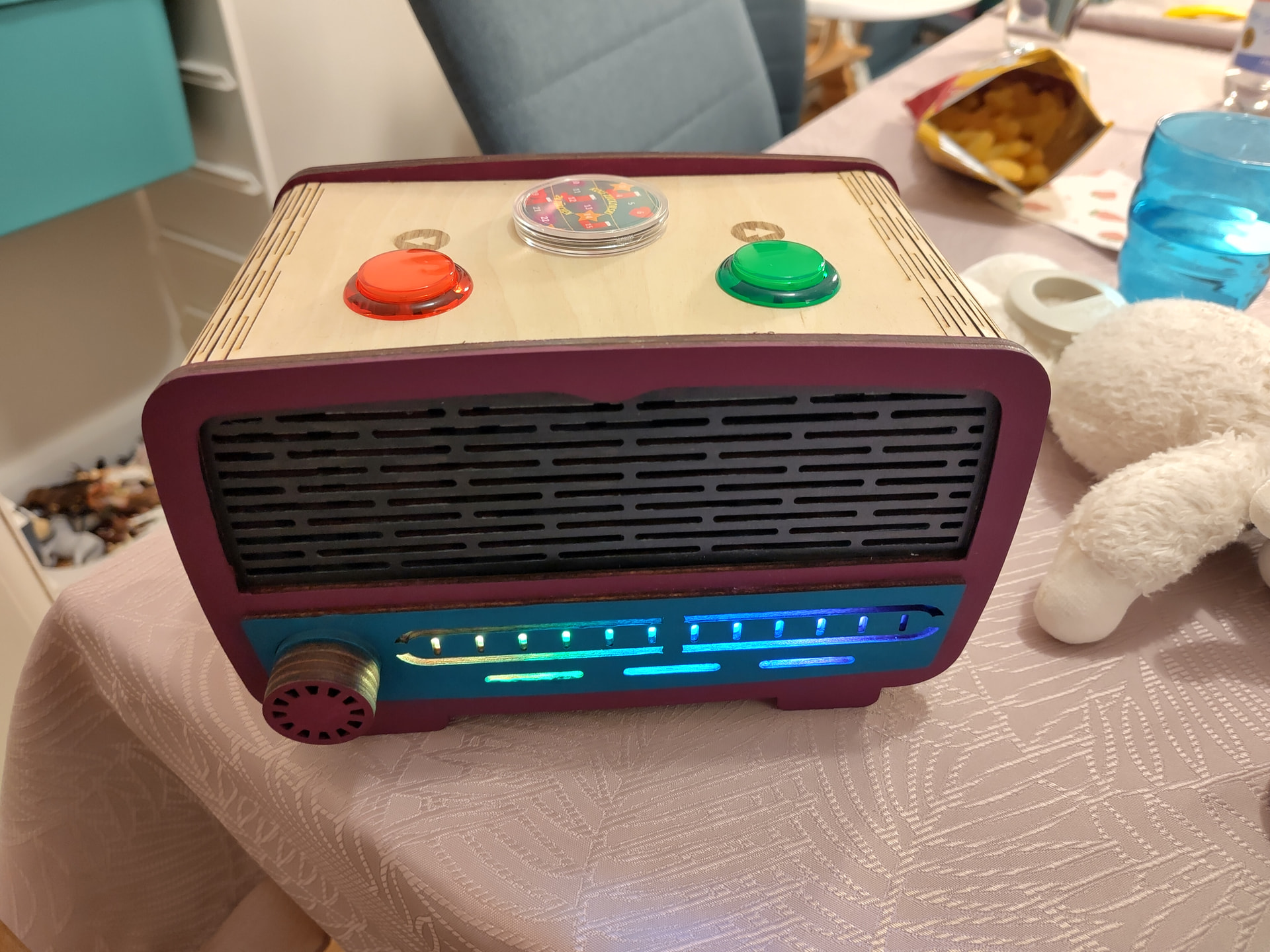

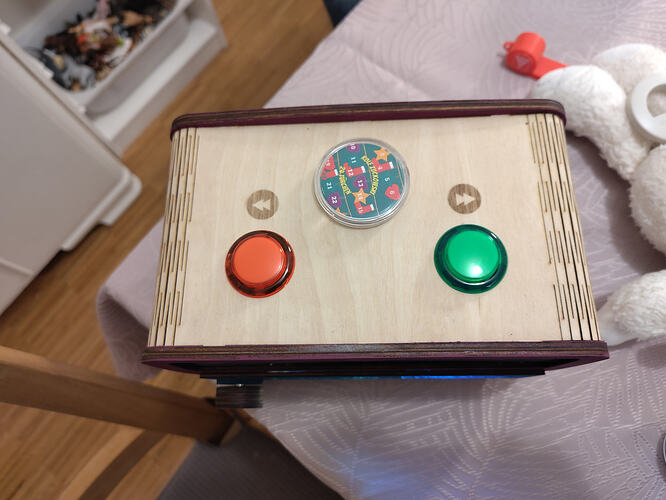

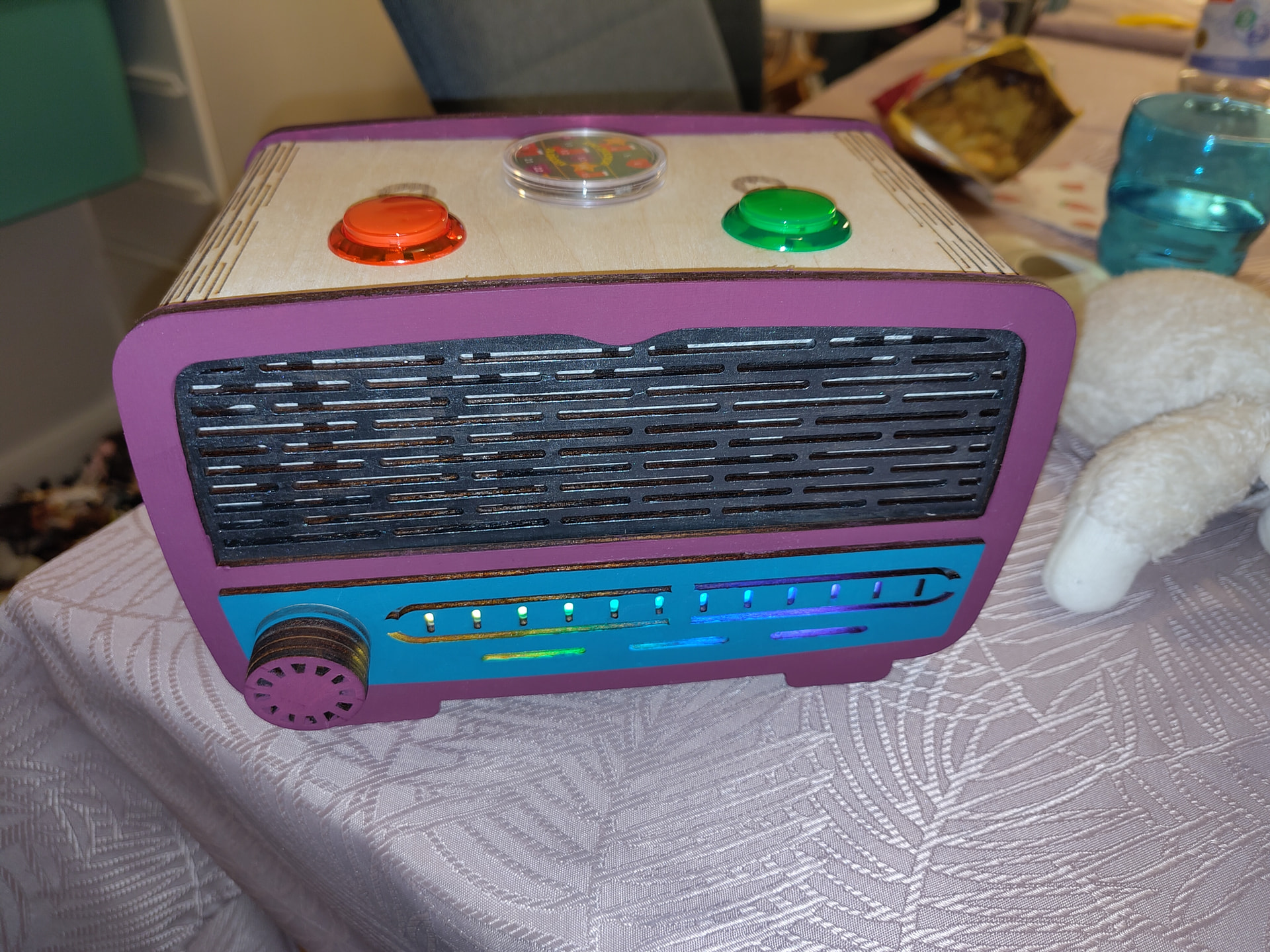

Hallo zusammen, hier meine variante Retro Radio in Holz. Gelasert aus mehreren schichten 3mm Holzplatten.
7 Likes
Moin,
coole Sachen die ihr hier zeigt

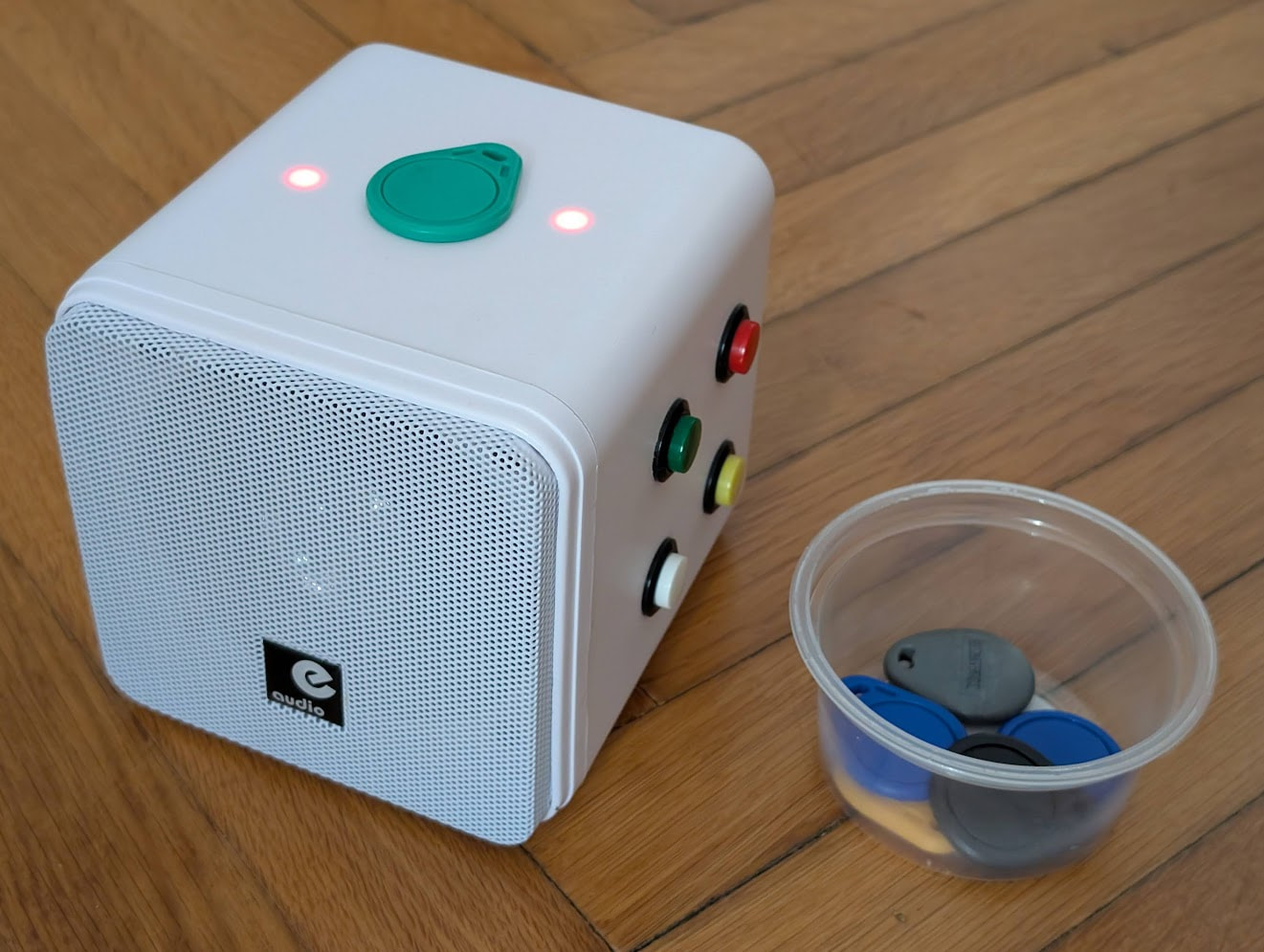

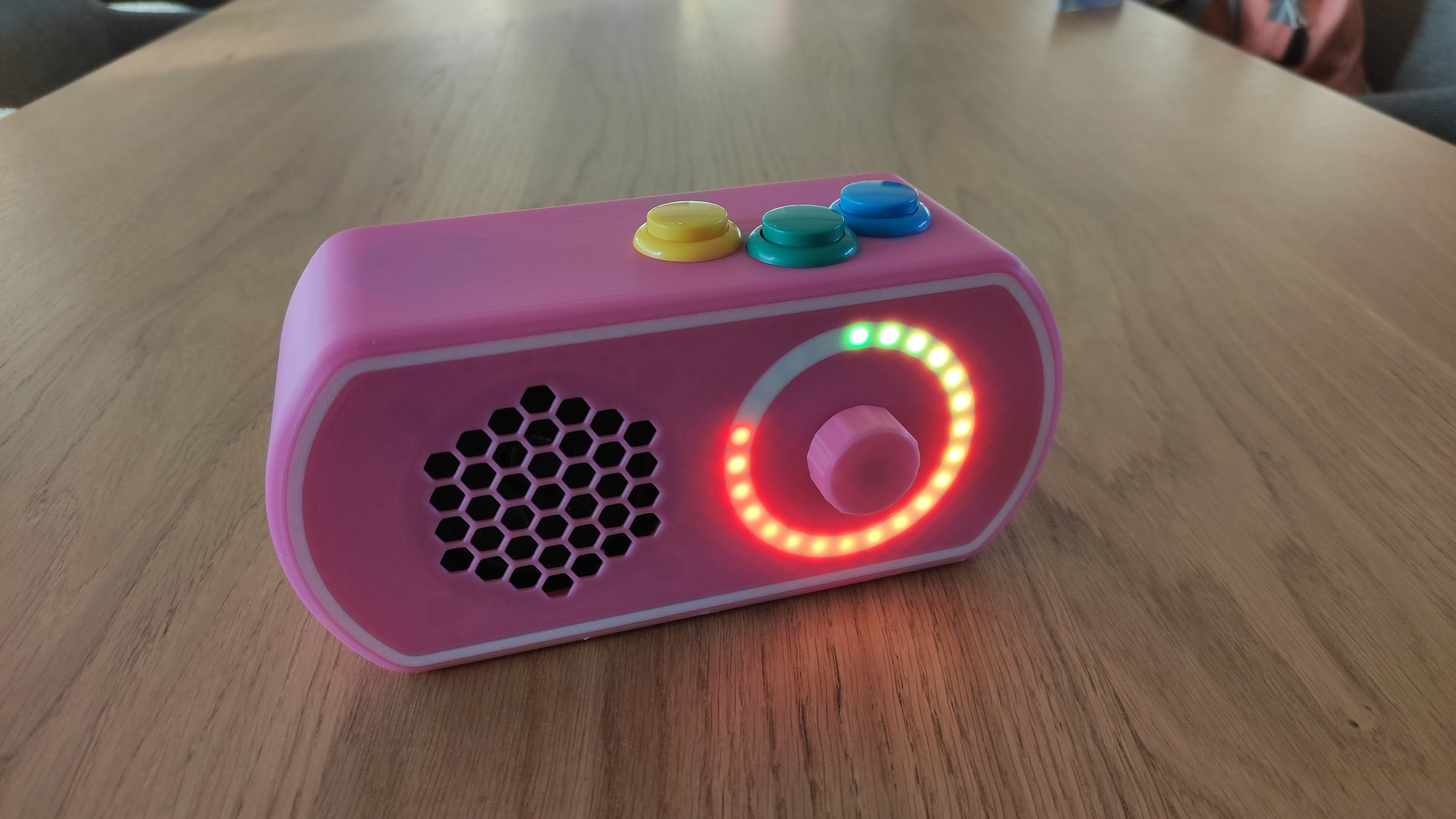

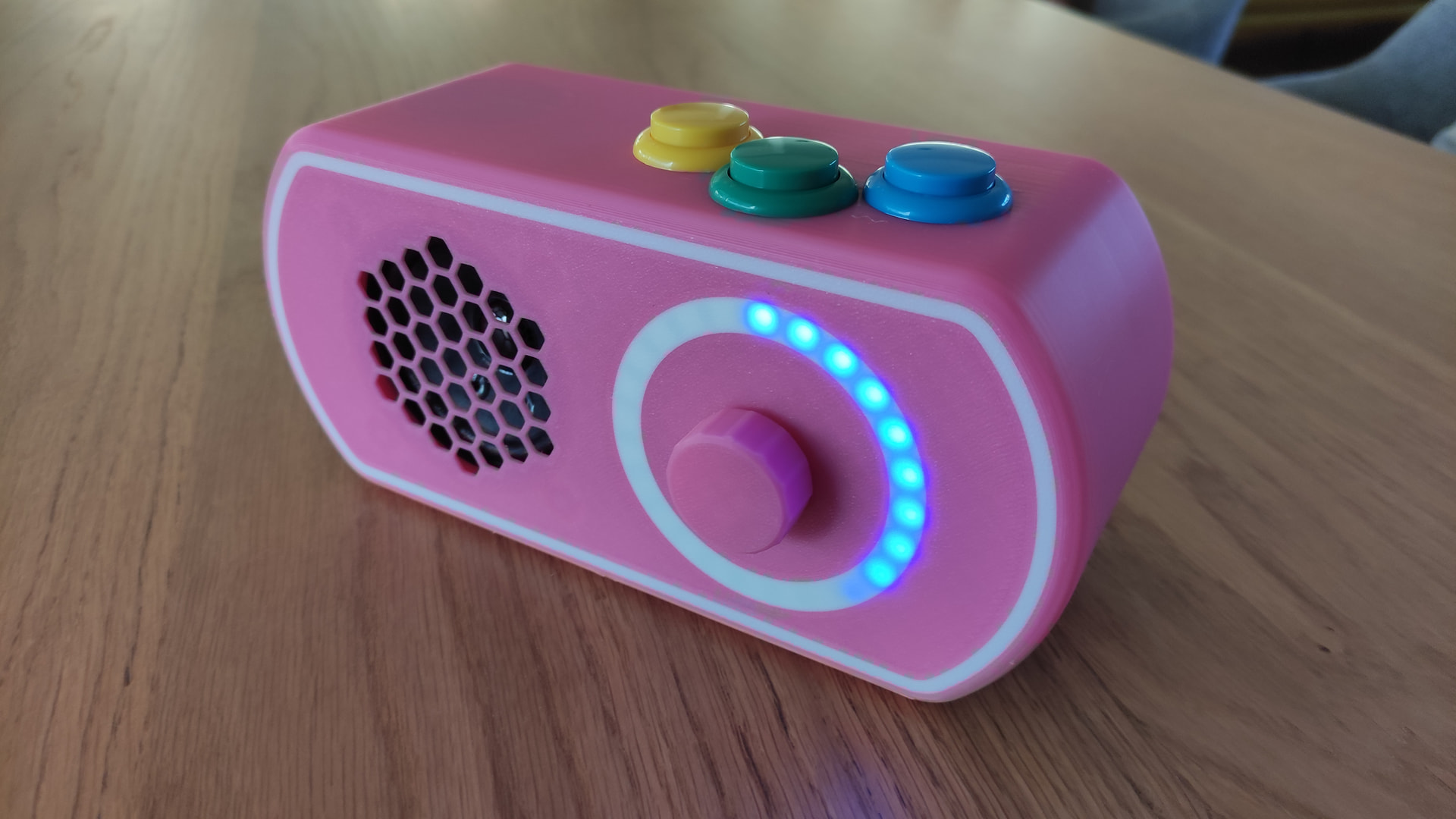

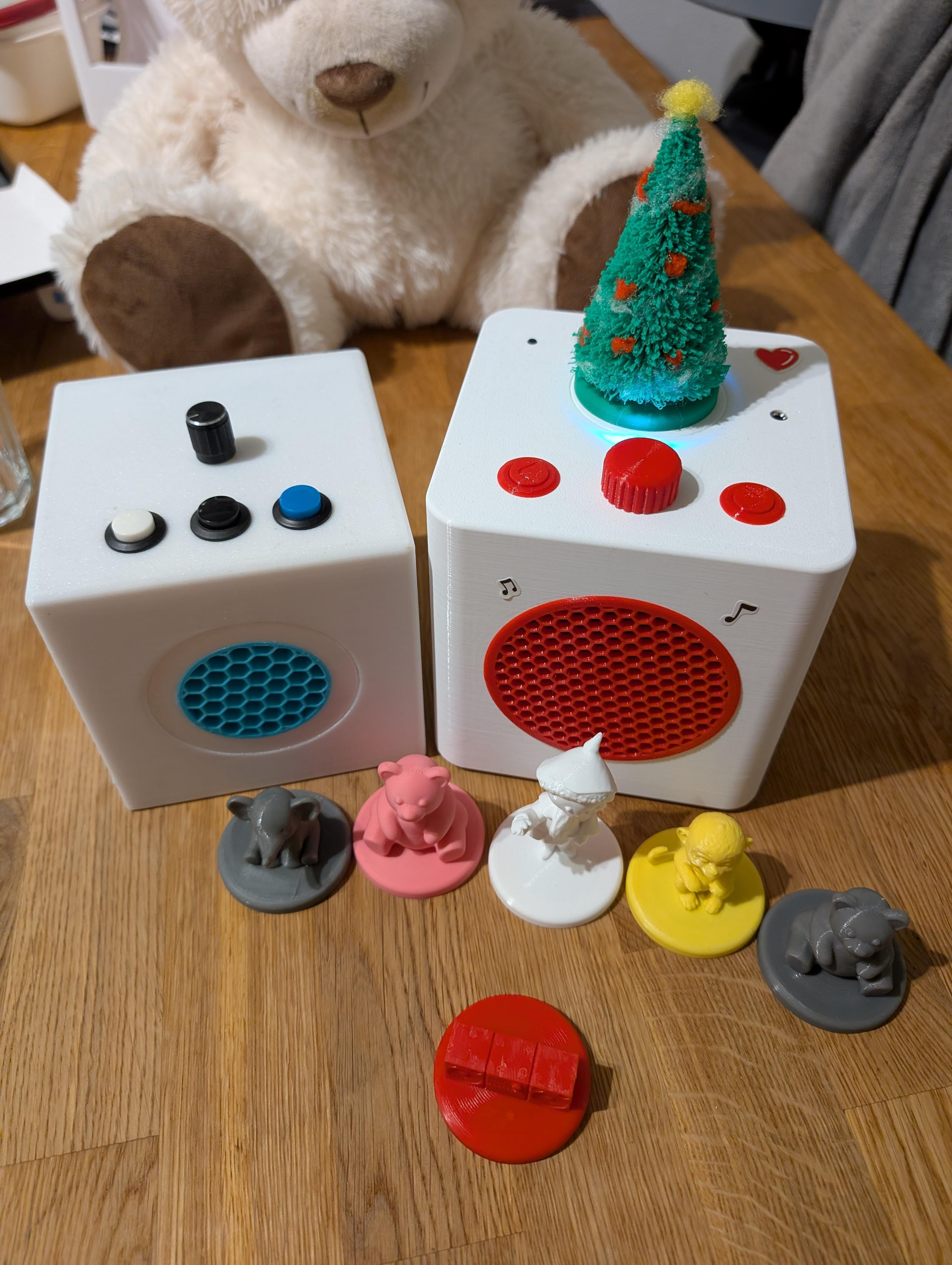

Links die Biobox und rechts ein eigener Entwurf aus dem 3D-Drucker mit einem Visaton 87 und einer anderen Anordnung von RFID und Neopixel Ring.
Frohe Weihnachten!
3 Likes

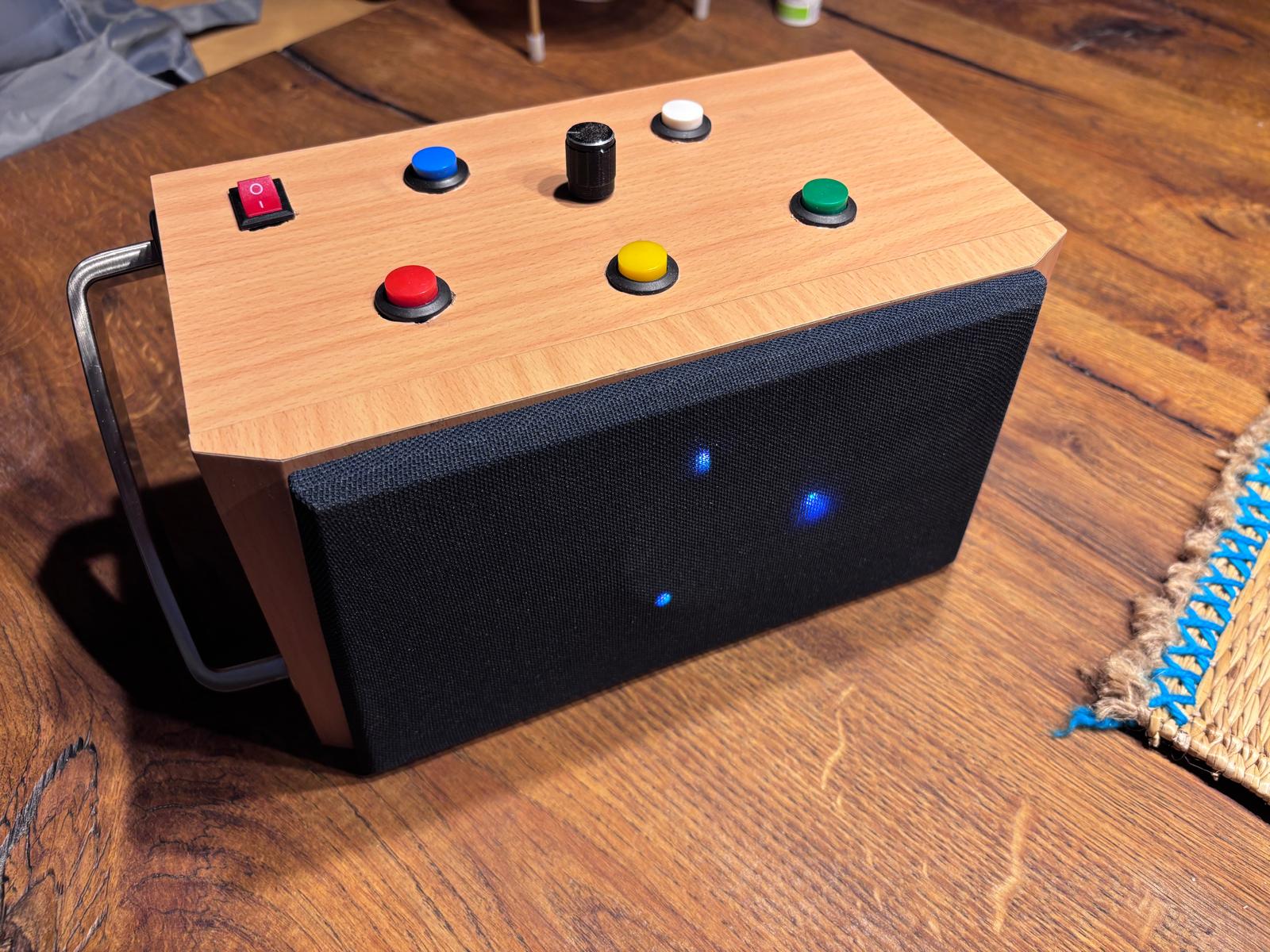

Mit großem Dank an @biologist und die Community möchte ich unser in kürzester Zeit entstandene Kiki-Radio zeigen.
Wir haben die complete-Platine, Kopfhörer-Platine, Reader und den Drehencoder von Torsten verwendet. Statt Ring haben wir schließlich einen LED Streifen benutzt. Knöpfe und Lautsprecher hatten wir noch von dem misslungenen Tonuino-Versuch da.
Wir haben das Layout mit 3 Buttons + Drehencoder benutzt und zusätzlich noch einen Ein-/Ausschalter benutzt. Die LED des Schalters müssten noch anschließen, aber in der Kürze der Zeit hatten wir keinen Nerv mehr, zu schauen, was/wo das noch zusätzlich anzuschließen wäre.
Unser Kind nutzt den Ein-/Ausschalter auch, wenn es vor Ungeduld nicht weiter weiß und quasi von vorn anfangen will. Das wird sicherlich nicht mehr so häufig vorkommen, wenn ich die Doppelbelegung der Tasten entfernt habe. Der lange Tastendruck ist meist nicht gewollt, sondern wird zufällig/unbeabsichtigt beim “doll drücken” ausgelöst.

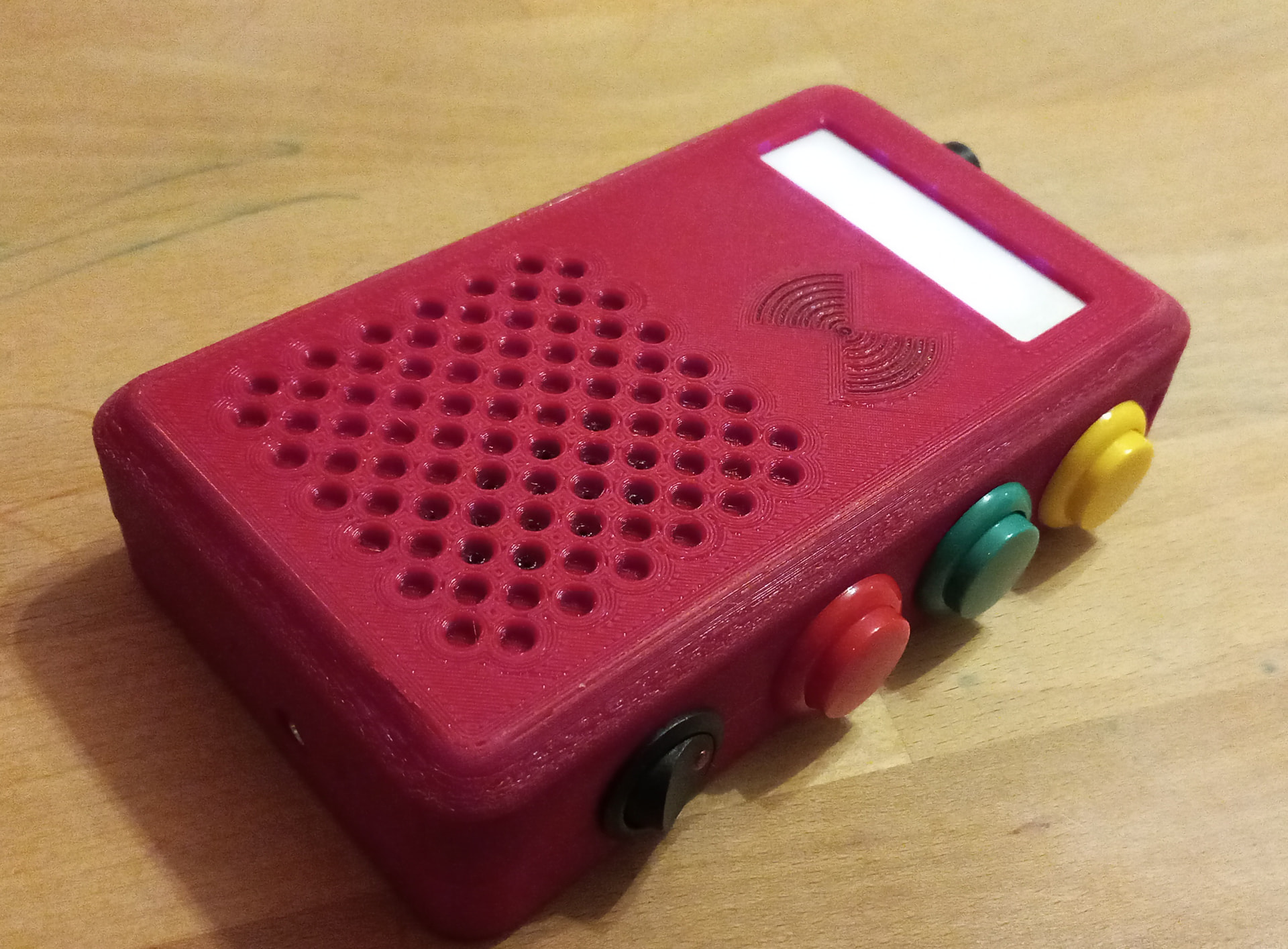

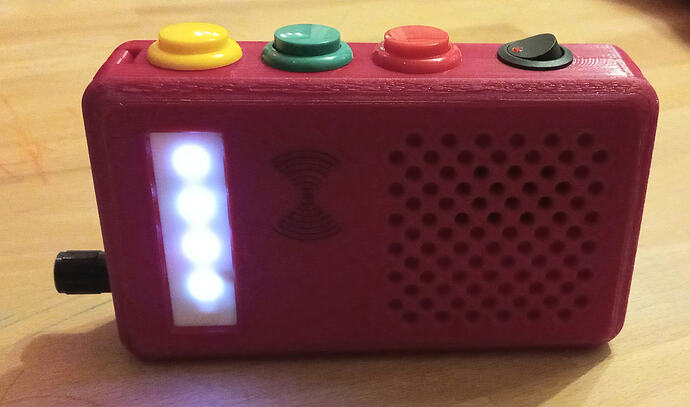

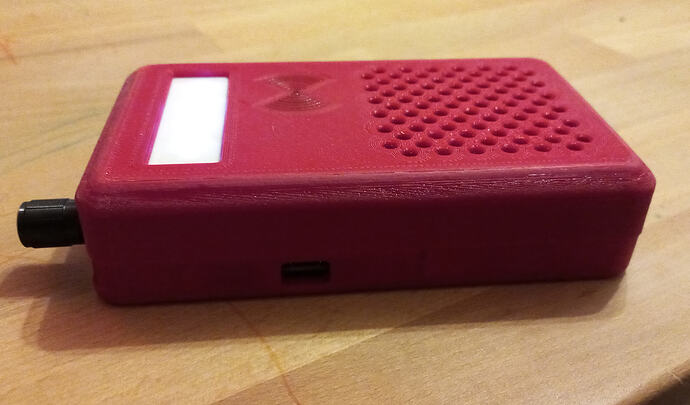

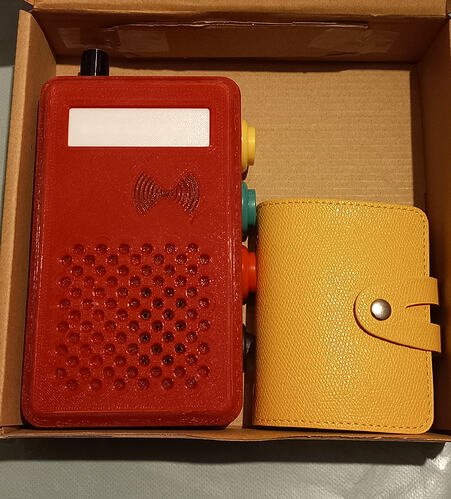

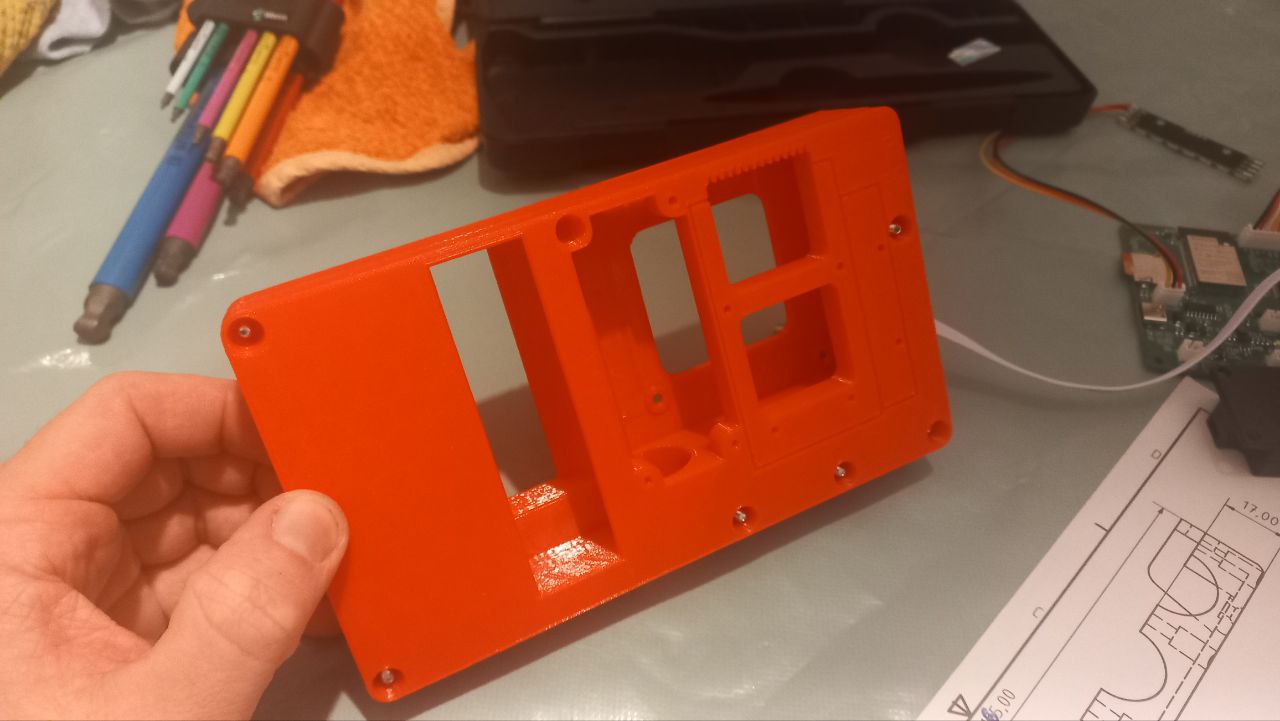

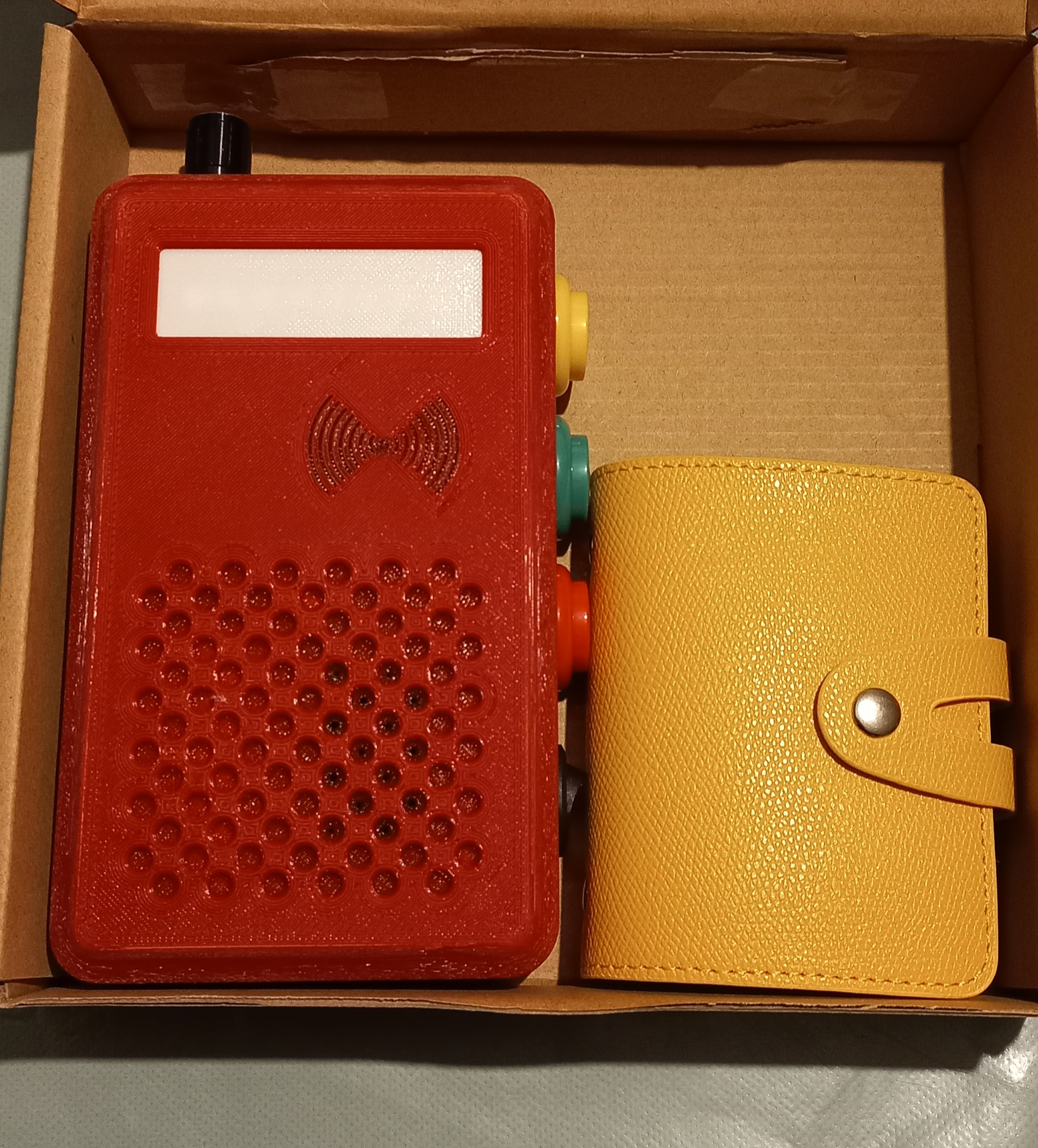

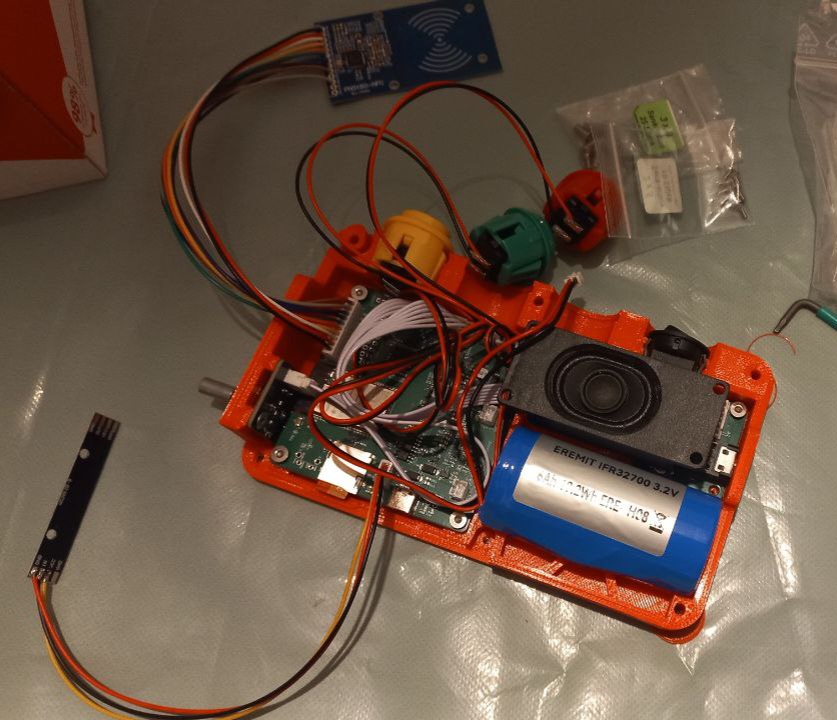

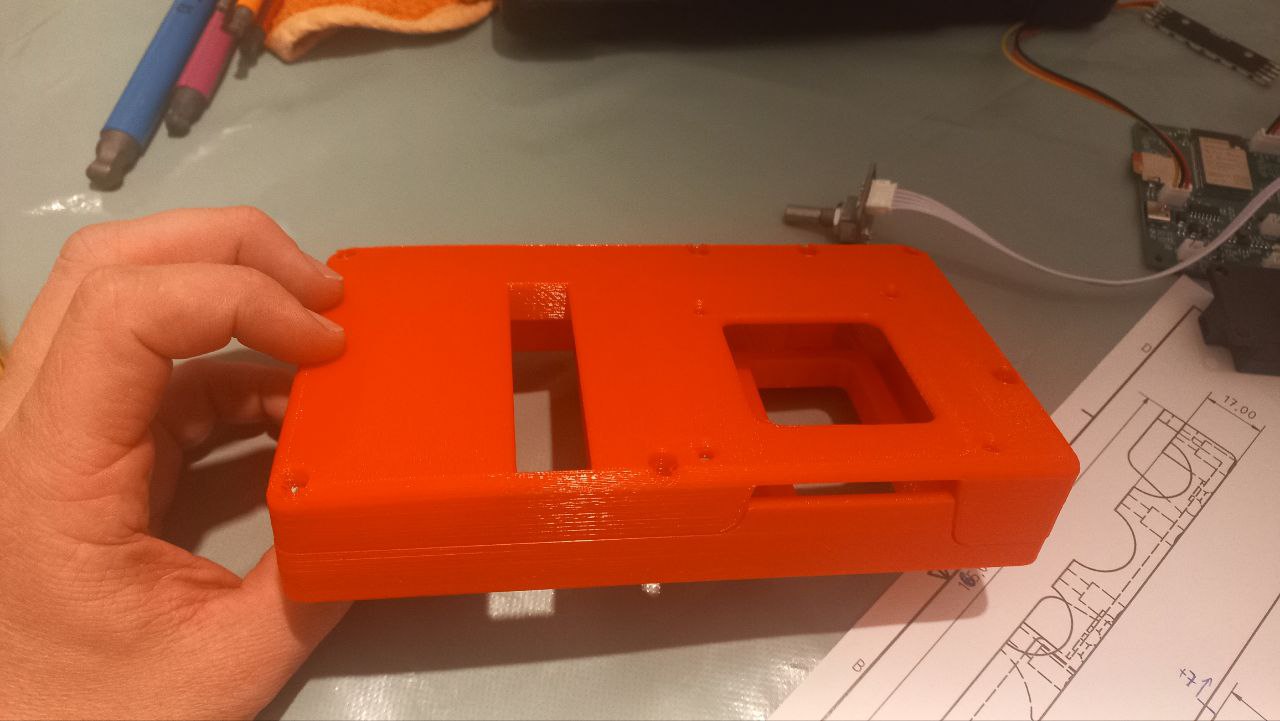

Das Gehäuse ist gedruckt in 5 Teilen: vordere Abdeckung; Mittelteil für Aufnahme des Readers, des Lautsprechers und des LED-Streifens; hintere Abdeckung für Aufnahme der übrigen Bauteile; Seitenteil, um mit den Lösen nur einer Schraube an die SD-Karte zu kommen und schließlich noch das “Display” in weiß. Es fehlt noch eine Trageschlaufe. Die Befestigung am Gehäuse ist aber schon mit eingeplant.
Das Design ist angelehnt an das Radio aus dem Film “Kikis kleiner Lieferservice”, daher wurde es auch in einer entsprechenden Geschenkverpackung verschenkt.
Was wir ändern würden: die Tasten sind sehr leichtgängig, sodass sie auch schnell ausgelöst werden, wenn man mal aus Versehen beim Tragen dagegen kommt. Außerdem gab es Probleme mit dem Drehencoder durch begrenzte Lötfähigkeiten. Er funktionierte nach dem Einbau plötzlich nicht mehr. Da war es sehr nervig, dass man immer die Hauptplatine ausbauen musste, um den wieder rauszuholen..
Es werden auf jeden Fall noch weitere Boxen folgen. Bisher ist das Design aber noch nicht klar.
2 Likes
Hallo zusammen,
jetzt bin ich auch mal dazu gekommen, meine Version eines Gehäuses voranzutreiben.

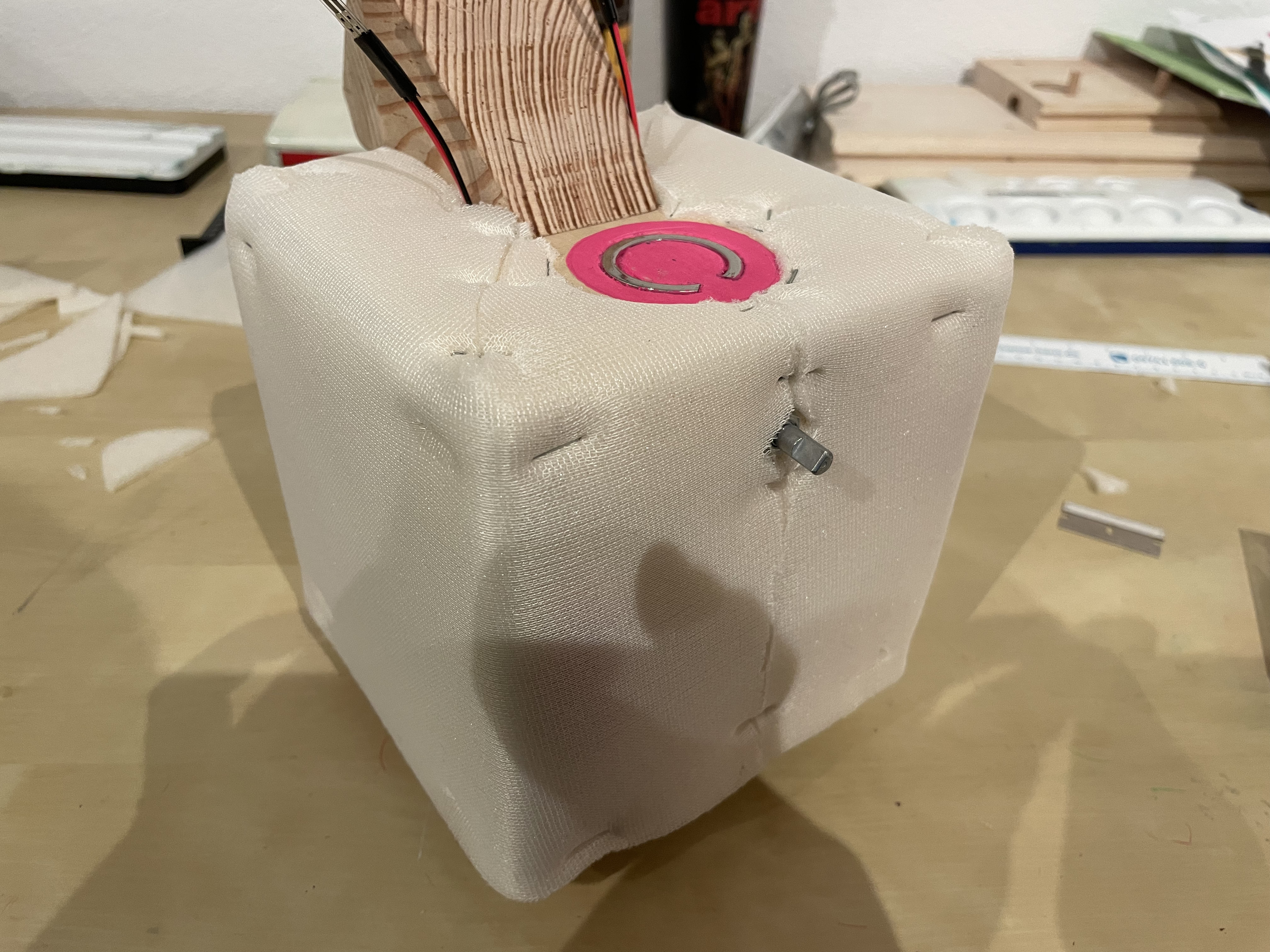

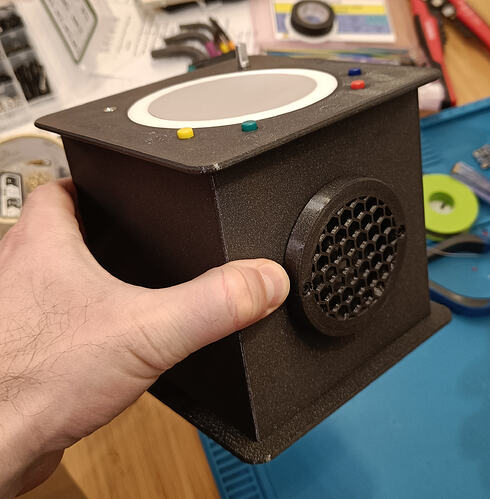

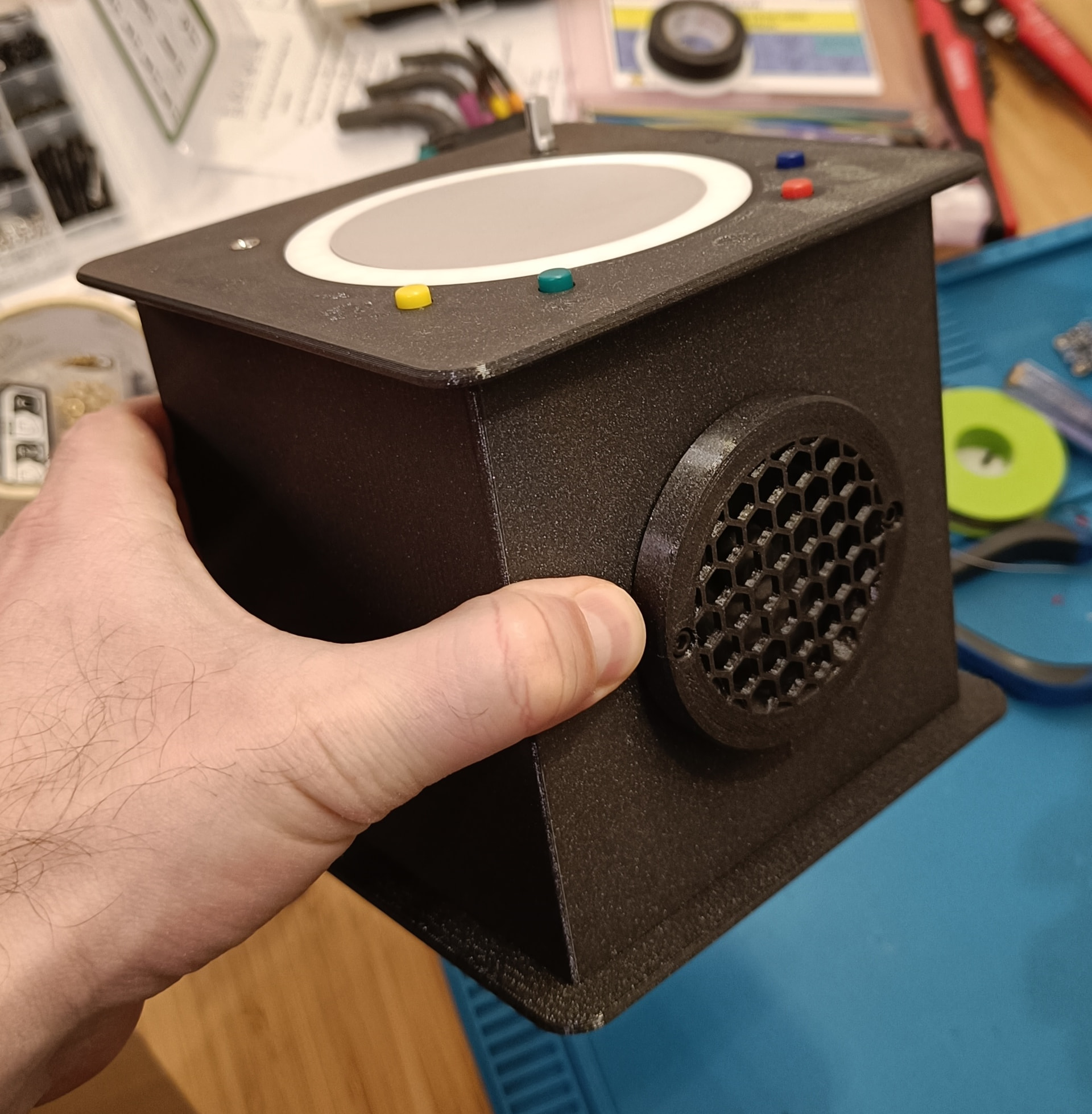

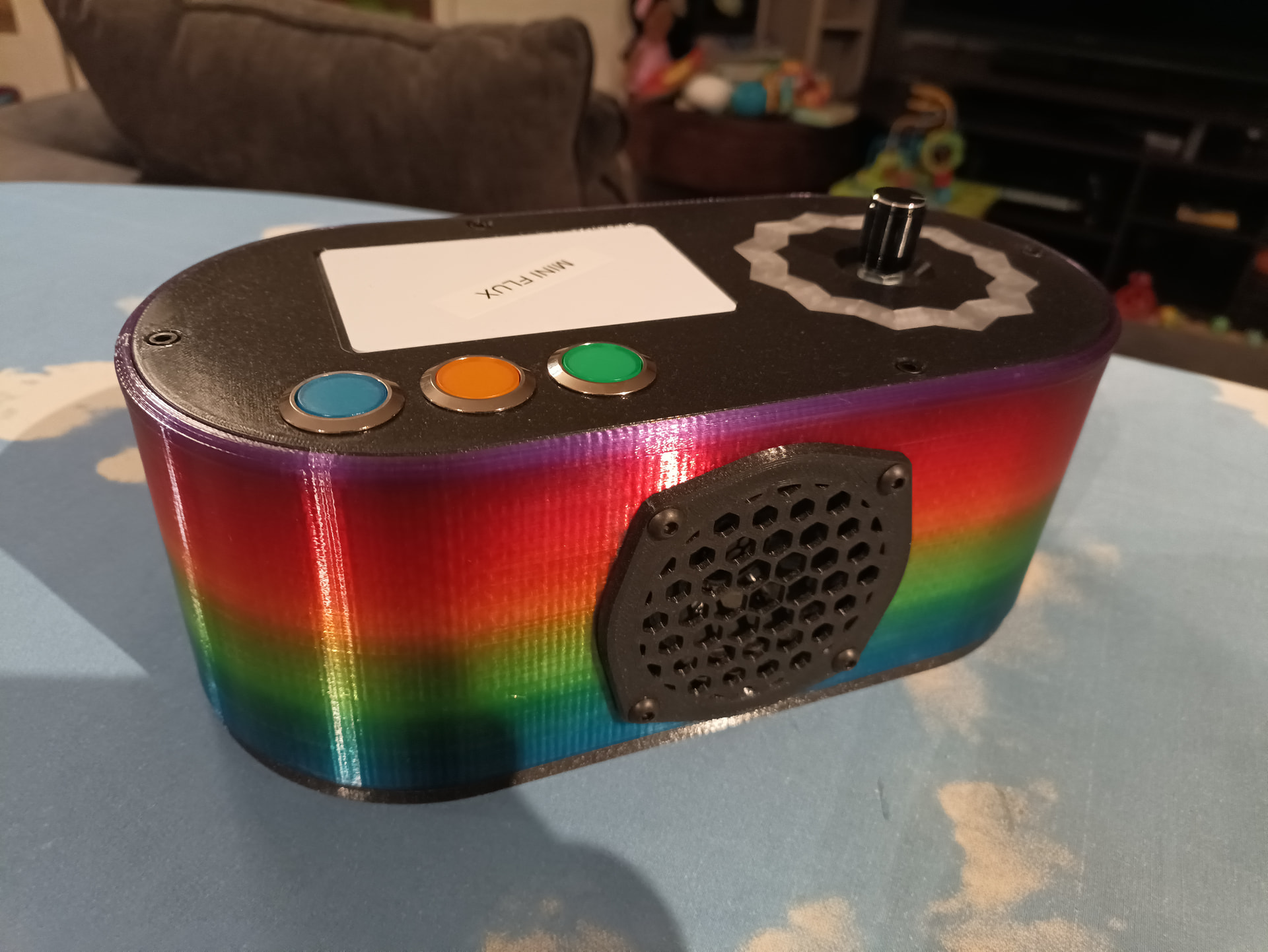

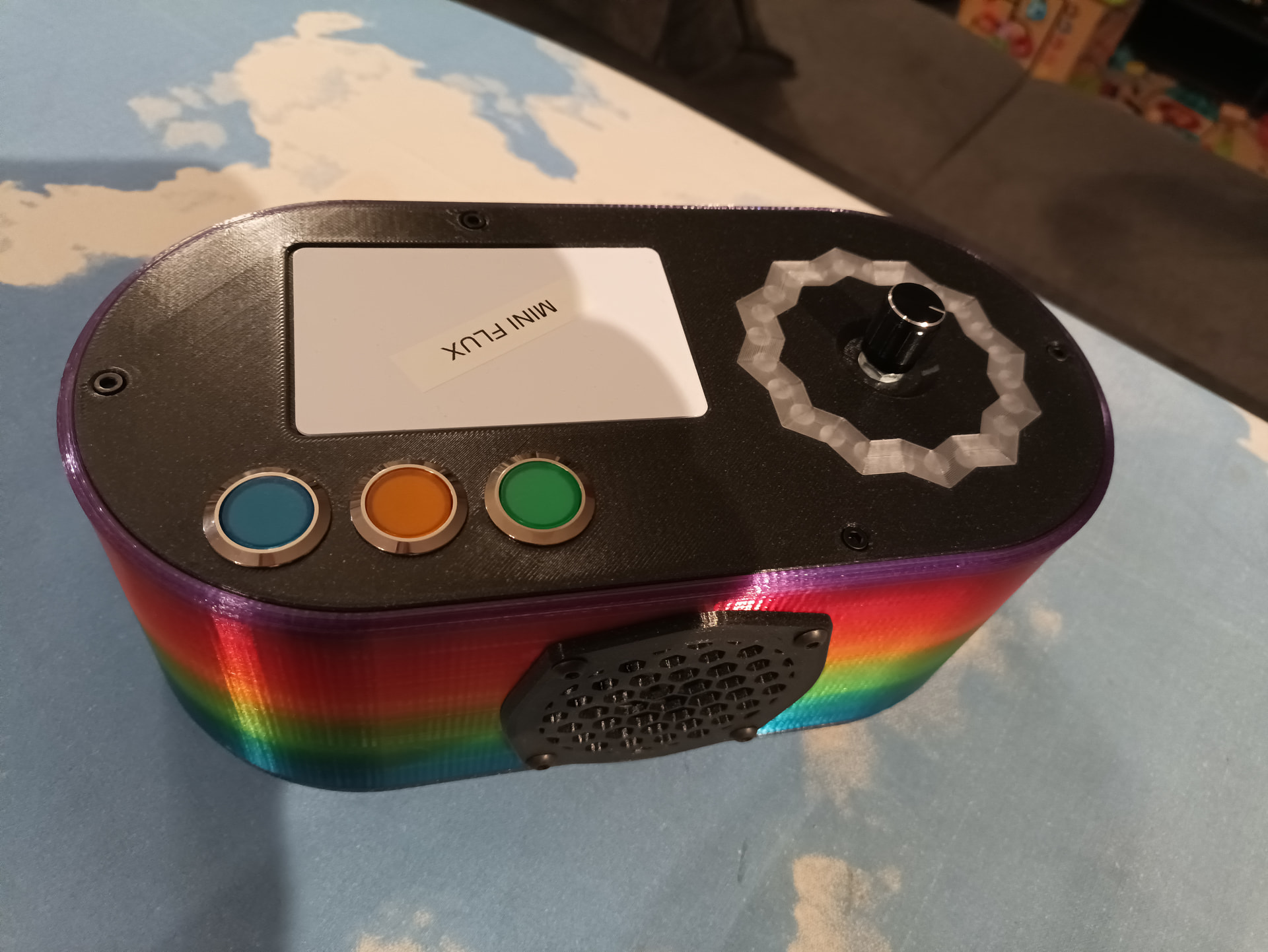

Dies soll noch eine Polsterung und einen Stoffbezug bekommen. Der aktuelle Stand ist vollständig 3D-gedruckt und basiert auf dem mini4L und dem Visaton FRS 5 X.
Ich habe einen großen 35 LED Neopixelring verwenden, da ich festgestellt habe, dass der kleine einen darunterliegenden RFID-Reader stört, währen der große Ring offenbar keine Störwirkung hat. Das hat dazu geführt, dass ich nur noch kleine Buttons verbauen konnte. Sonst wäre die Größe explodiert.
Das alles damit die LEDs schön um den Token angeordnet sind.
1 Like
Hey Bernd, habe grade deine Box entdeckt. Die sieht mega aus. Leider ist bei meiner Box das aktuelle Gehäuse defekt deshalb suche ich nun ersatz. Wärst du evtl. bereit die 3D-Datein zu teilen?
Beste Grüsse Sascha
Nun ist sie fertig, meine erste ESPUino Complete Box (“Opi Box”) für meine jüngste Enkelin und als ich Sie Ihr an Silverster 25 überreicht habe war die Freude riesengroß. Obwohl sie erst etwas über 1 Jahr alt ist, hat Sie sofort gewusst, wie es funktioniert und der Trick in den RFID Karten liegt
Ich muss sagen ich war nicht weniger begeistert, da es doch ein Quantensprung zu den “Tonuino” Boxen ist, die ich für meine anderen Enkel vor einigen Jahren gebaut habe. Alles hat super geklappt, angefangen bei der Bestellung über die Lieferung des Sets (Complete, Neopixel, Drehencoder, PN5180) bis zur hervorragenden Dokumentation hier im Forum.
Hier ein paar Bilder:
Front Seite mit Lautsprecher (Decken Einbau Lautsprecher) und 3 Tasten:

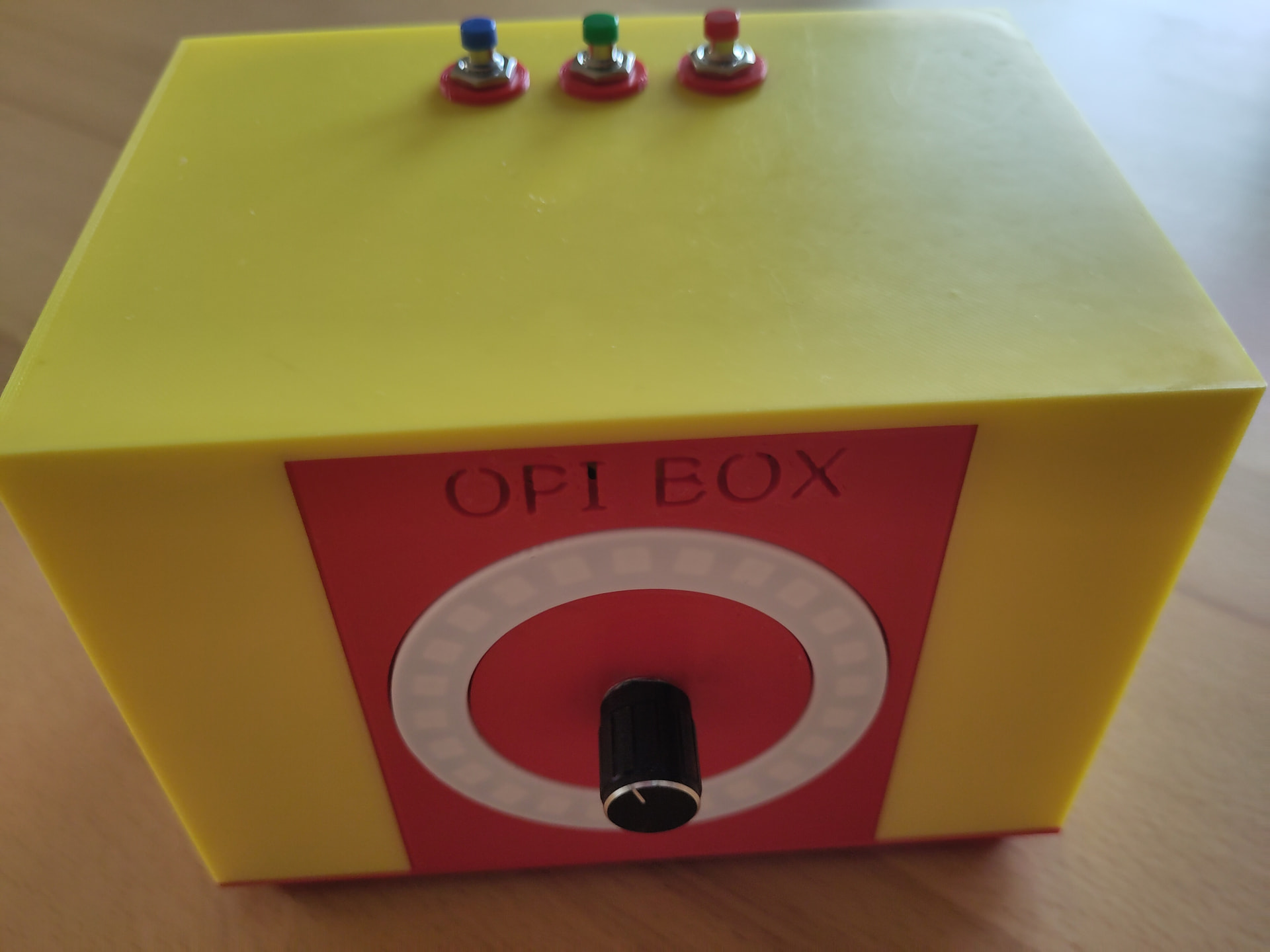

Rückseite mit eingestanztem Text “OPI BOX”, dem eingelassenen Neopixelring und Drehencoder:
Unterseite mit den 4 Schrauben in den Gehäusefüßen und der seitlichen Öffnung zum USB-C Ladeanschluß:
Nachdem dass gut geklappt hat, werde ich in den nächsten Wochen eine weitere bauen um damit eine in die Jahre gekommene Tonuino Box abzulösen.
Die Box habe ich übrigends mit FreeCad (Linux) konstruiert.
2 Likes
Boah das sieht klasse aus. Ich wäre auch interessiert an den Dateien.
1 Like
Ganz minimalistisch. Vielleicht male ich noch ein angebissenes Obst drauf
Vielen Dank für das tolle Projekt!
2 Likes
Die sehen wirklich super aus! An den Dateien wäre ich auch auf jeden Fall interessiert.
Freut mich, dass sie euch gefallen Schaut mal in diesem Thread vorbei: "Linobox" - 3D gedrucktes Gehäuse mit Filz
