Jetzt überwinde ich meine Faulheit mich auch mal, meine Boxen vorzustellen.

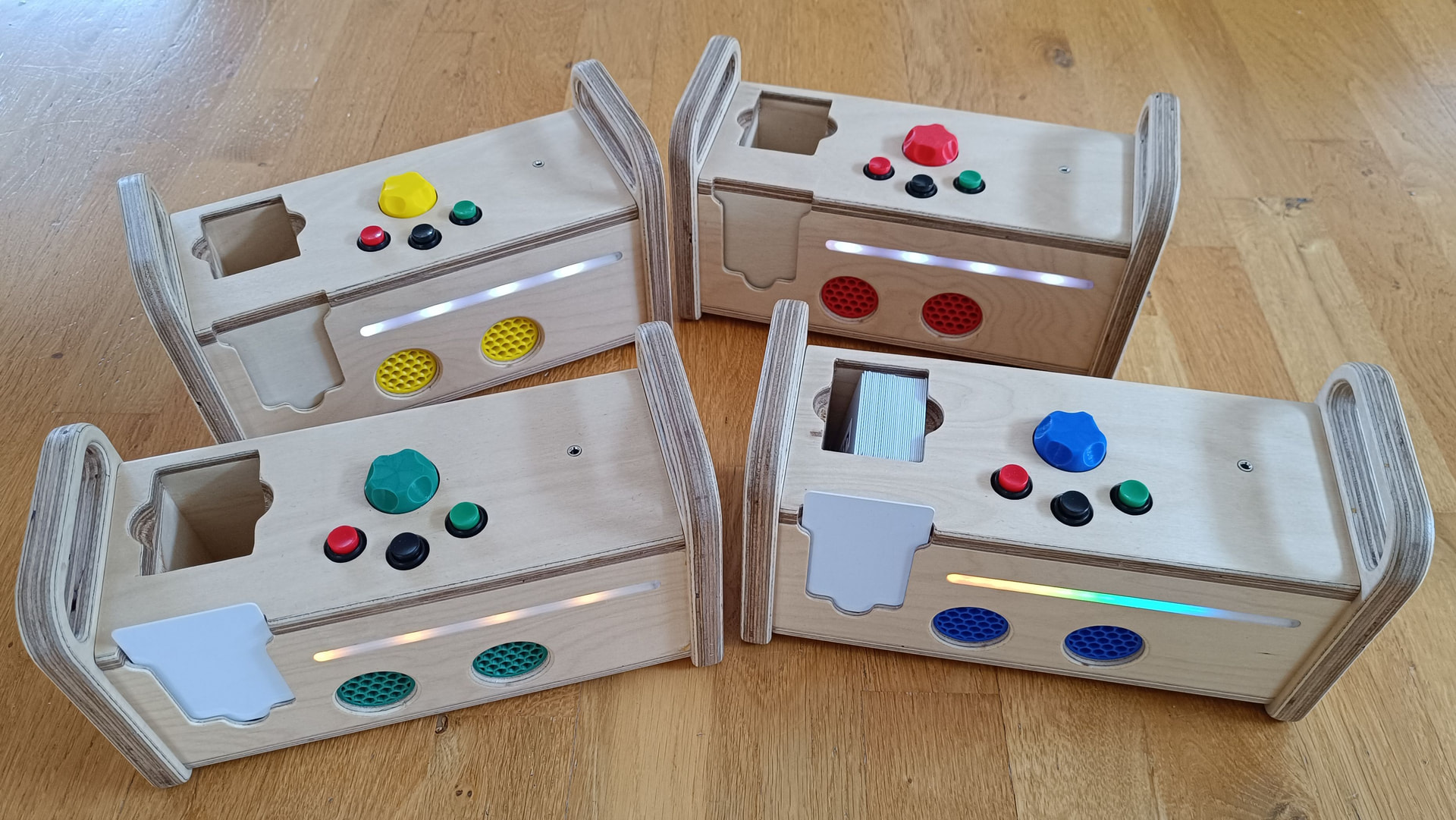

Als Weihnachtsgeschenk (letztes Jahr) sollten für meine Kinder und Neffen vier ESPuinos entstehen.
Aber aufgrund von zu wenig vorhandener Kreativ-Zeit und unterschätzter Herstellungszeit sind die leider nicht rechtzeitig fertig geworden.
Die Boxen sind aus Multiplex gebaut und mit Lasur behandelt.
Aus bisheriger Erfahrung eine gute Materialwahl, da gut verfügbar, gut zu bearbeiten, und es mit etwas Schleifarbeit und Lasur eine schöne Oberflächen bekommt.
ABER: seit ein paar wenigen Jahren bekommt man in den Baumärkten (hier Hornbach oder Bauhaus) fast nur noch das billigere Multiplex mit Mittenschichten aus Eukalyptus und nicht mehr aus Birke. Die Schichten sind unregelmäßiger in der Dicke, haben häufiger Fehlstellen und sind aufgrund der langen und weichen Fasern schlechter zu bearbeiten.
Die Größe des Gehäuses ist (BxHxT) 265mm x 145mm x 115mm.

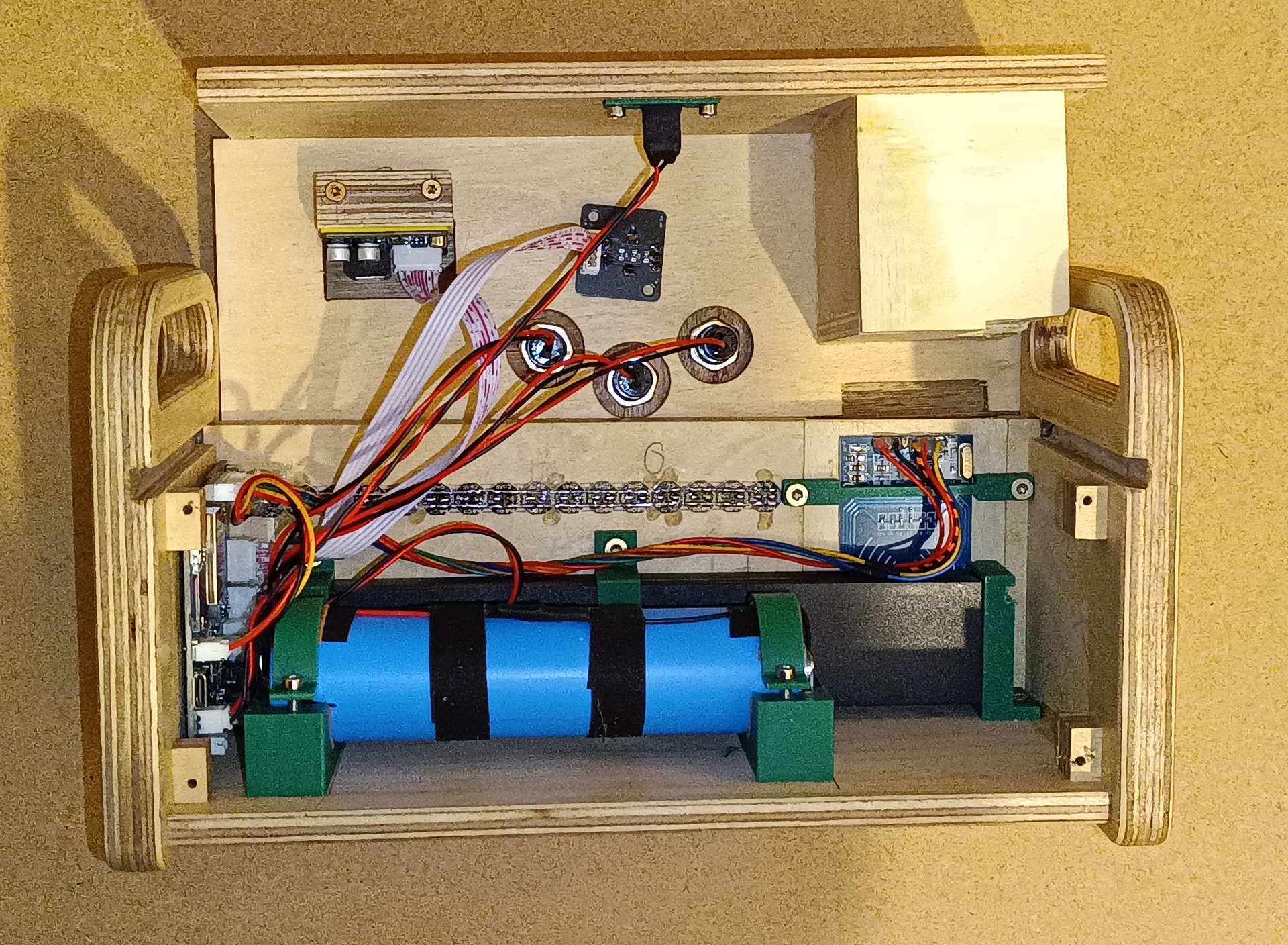

Verbaut sind:
► ESPuino Complete mit Kopfhörerplatine und Drehencoder
► RC522 Kartenleser
► drei robuste Taster
► 16 WS2812 als lineare Anzeige
► 10W-Lautsprecherbox von Pollin (94-641077, leider nicht mehr verfügbar)
► 15Ah LiFePo4 (weil vorhanden) mit Schutzbeschaltung und USB-C Ladebuchse
► verschiedene Teile innen wie außen aus dem 3D-Drucker.

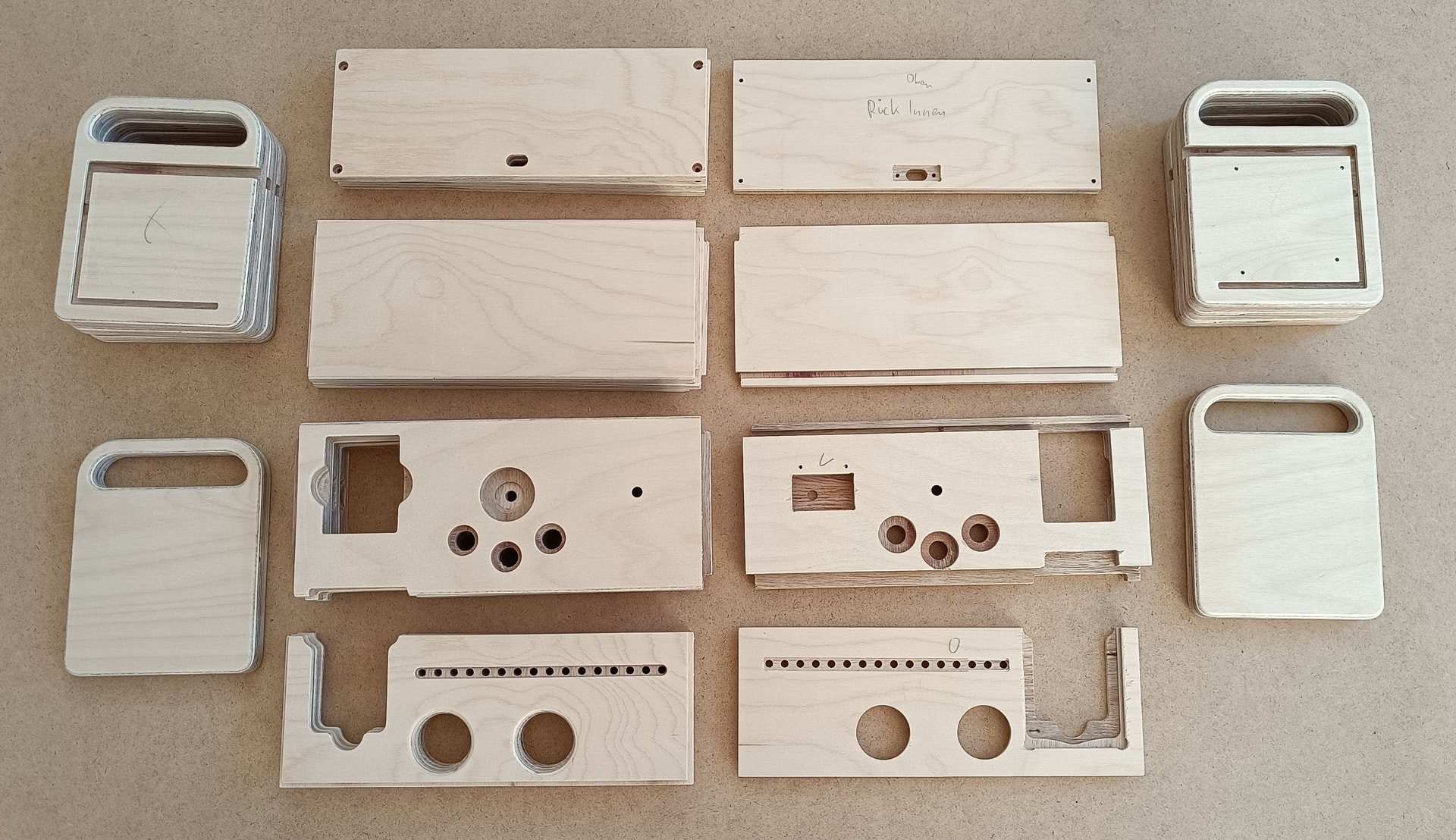

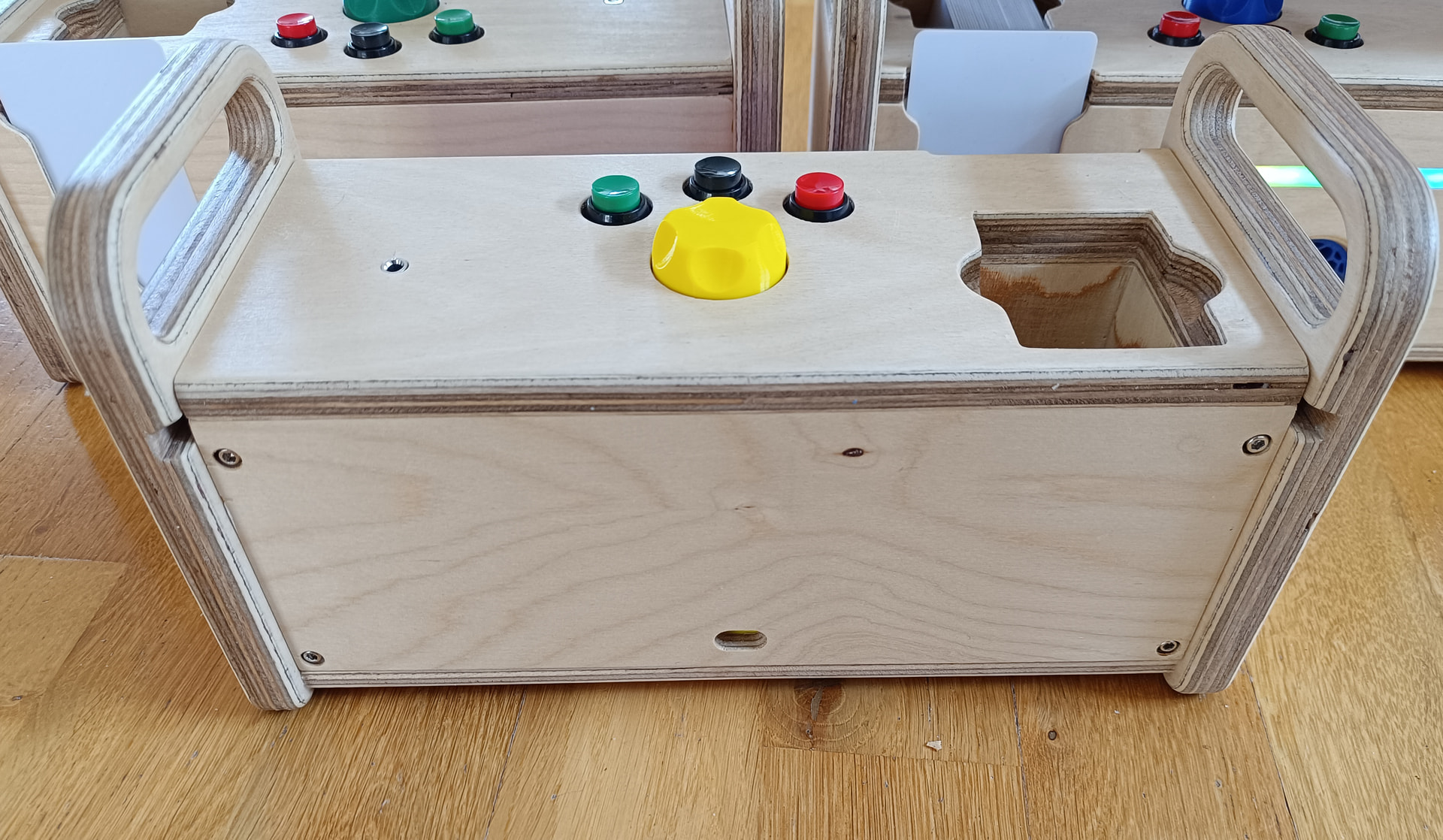

Die Boxen bestehen je aus zwei verleimten Gehäuseteilen, die zusammengeschoben und an der Rückseite verschraubt werden.
Alle Boxen laufen nun seit Ostern ohne größere Probleme und erfreuen klein wie groß.

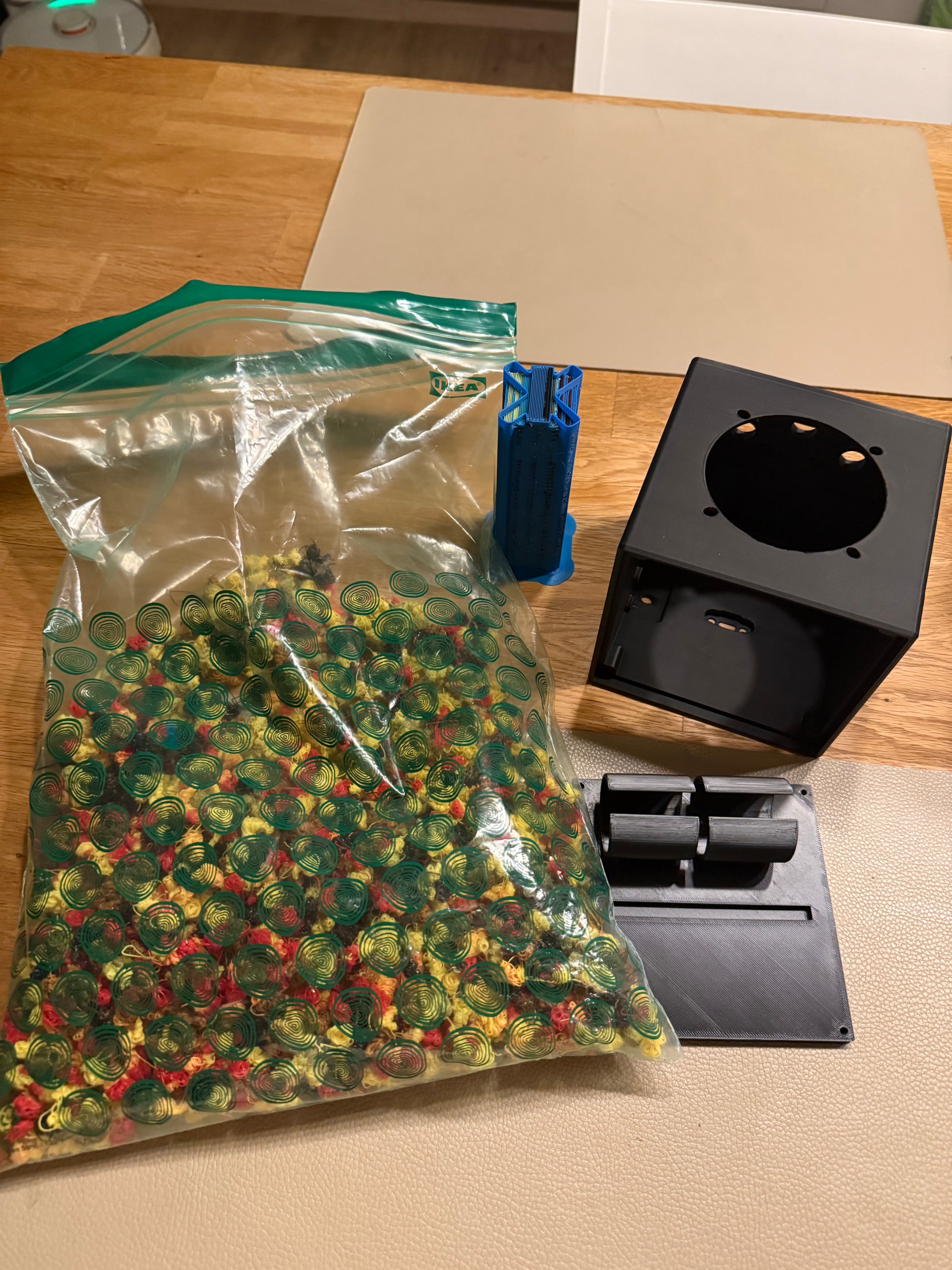

Mega Projekt. Habe mich auch mal an einem 3D Gehäuse versucht. Optimiert für den Complete War mein erster 5 Farben druck …
Kann demnächst noch die Fusion files hochladen. Werde sie auch auf Makersworld veröffentlichen.

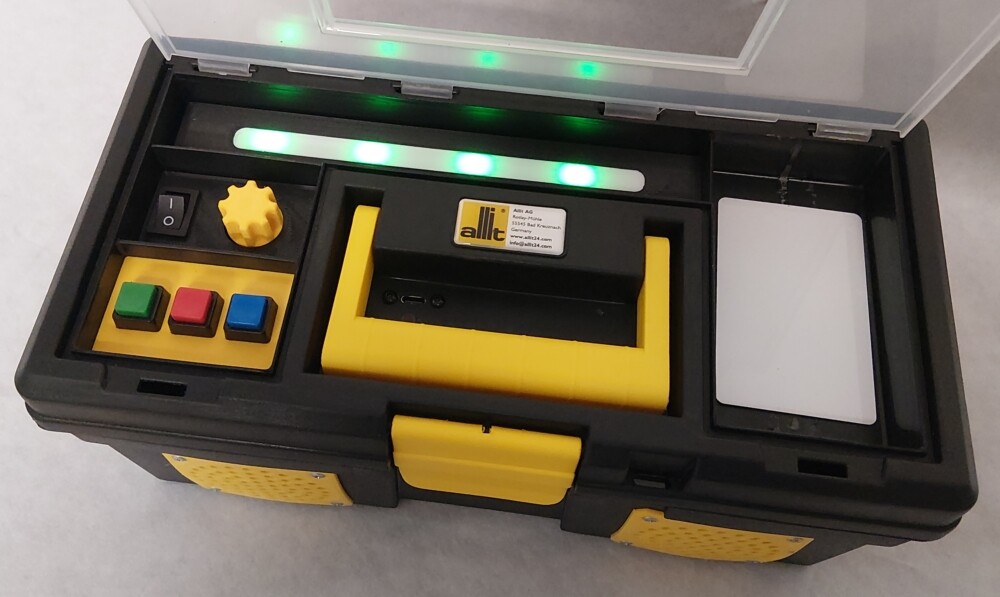

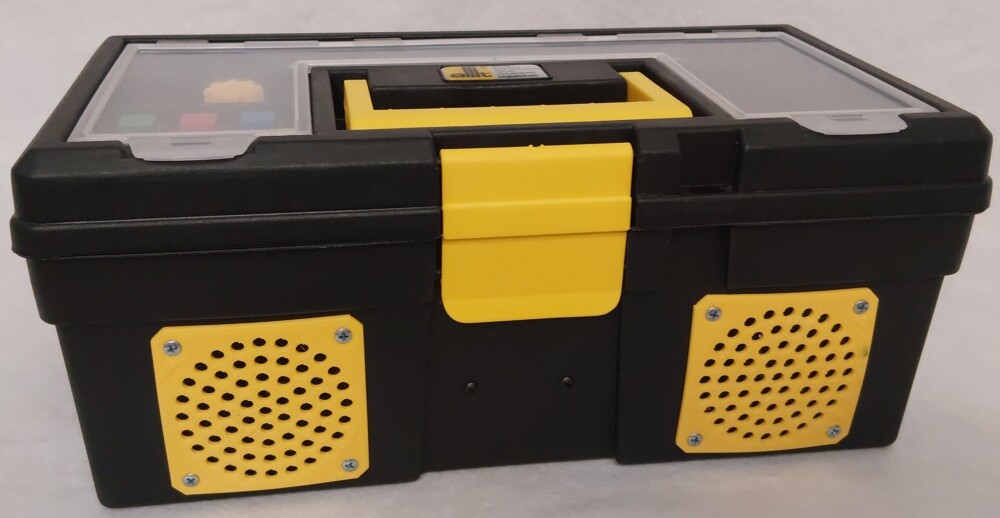

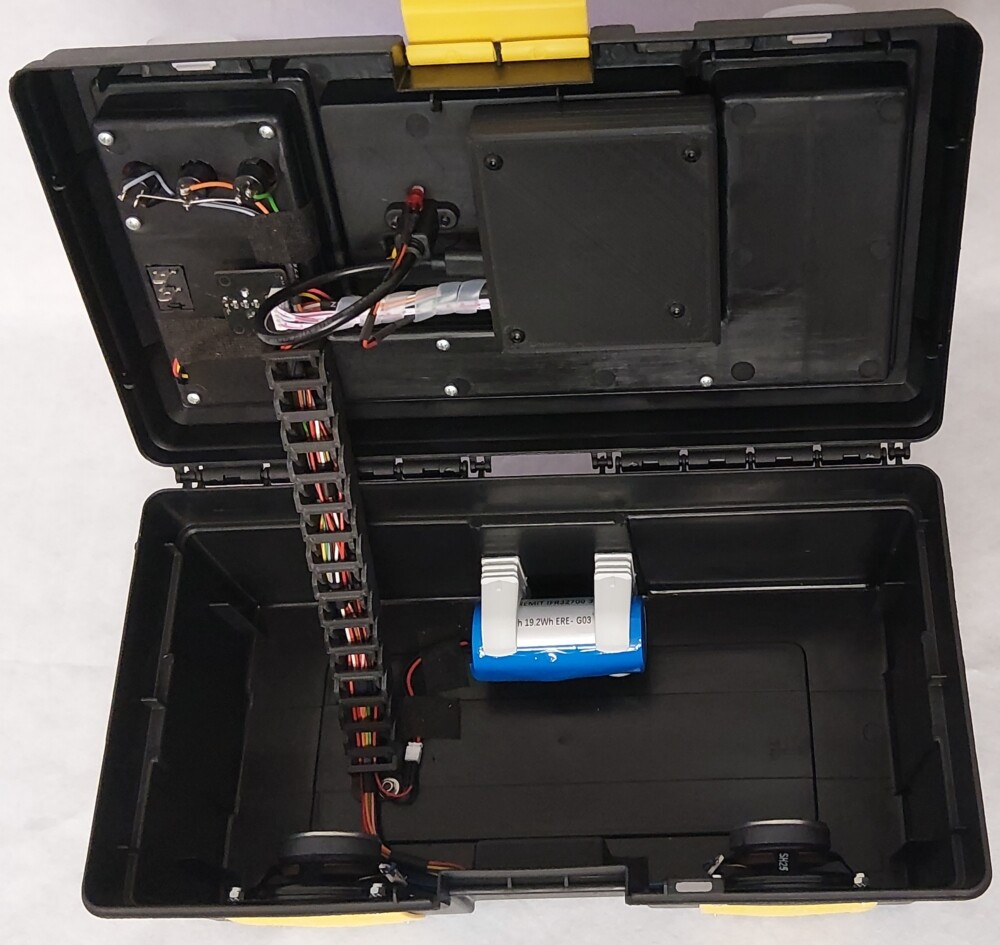

hier Version 2 meiner „Handwerkerausführung“. Basis ist ein McPlus 12,5 von allit, dazu jede Menge Druckteile aus eigener Konstruktion. Mainboard und Kartenleser wurden nochmal in ein Gehäuse gepackt, da mit der Kiste erfahrungsgemäß allerlei Krimskrams und Spielzeug mitgeführt wird. Das hat in der Vergangenheit zu einigen Reparaturen geführt…
Die Gewichtsverteilung mit den Lautsprechern vorne und dem Akku hinten ist relativ symmetrisch, so dass sich die Kiste schön ausbalanciert tragen lässt.
Innen wird noch eine Aufbewahrungsmöglichkeit für weitere Karten geschaffen. Ein paar ausgewählte finden im rechten Deckelfach ihren Platz.
Herzlichen Dank an dieser Stelle an alle, die zu diesem tollen Projekt beitragen, speziellen Dank an @biologist für die Plattform!

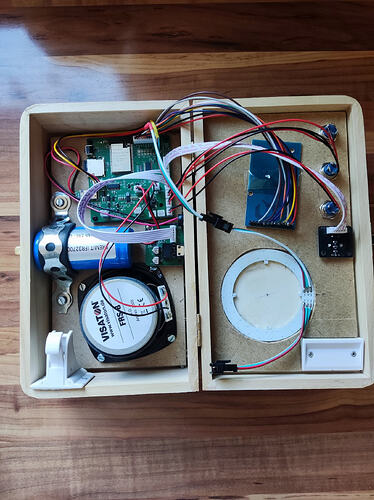

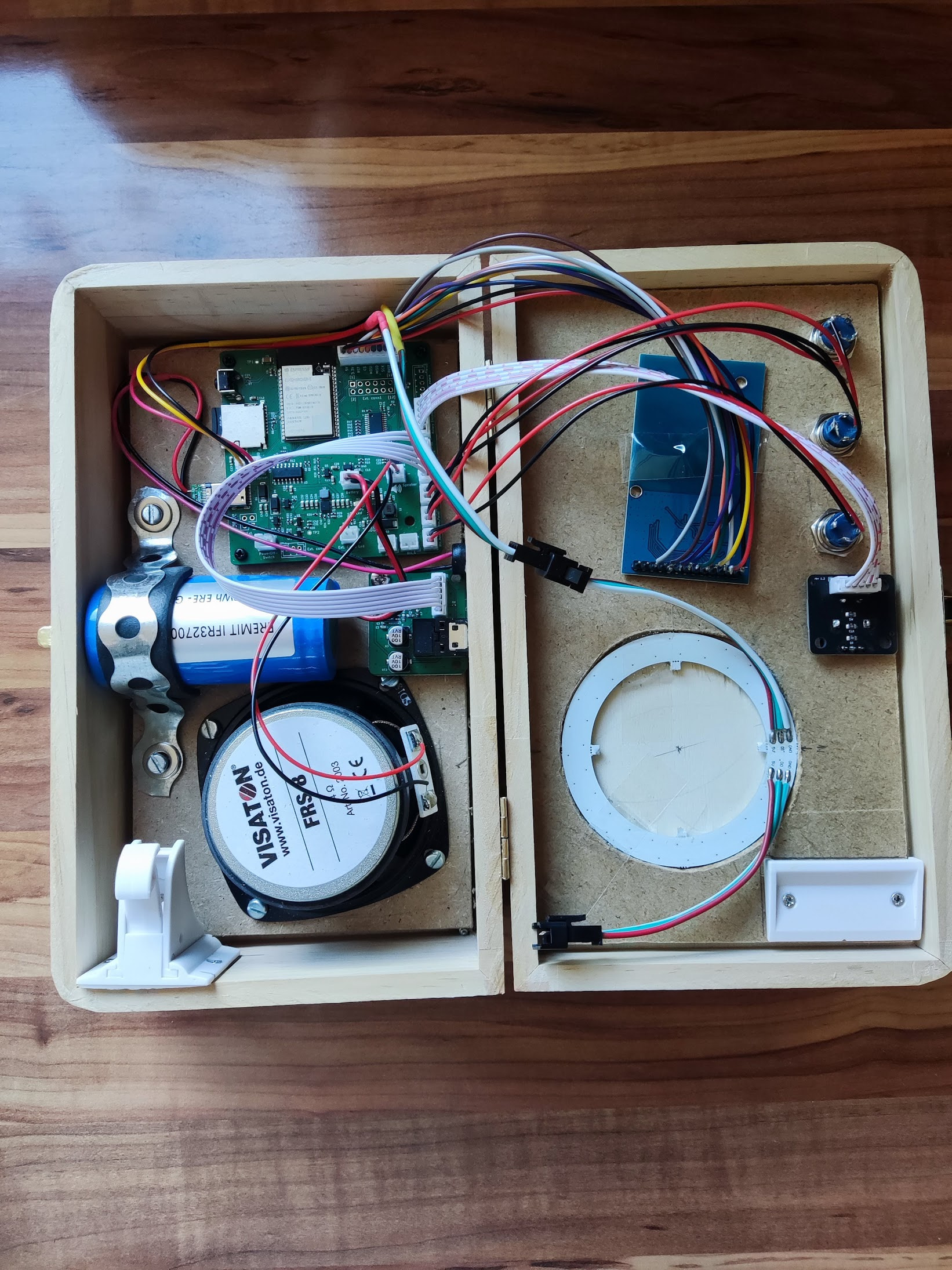

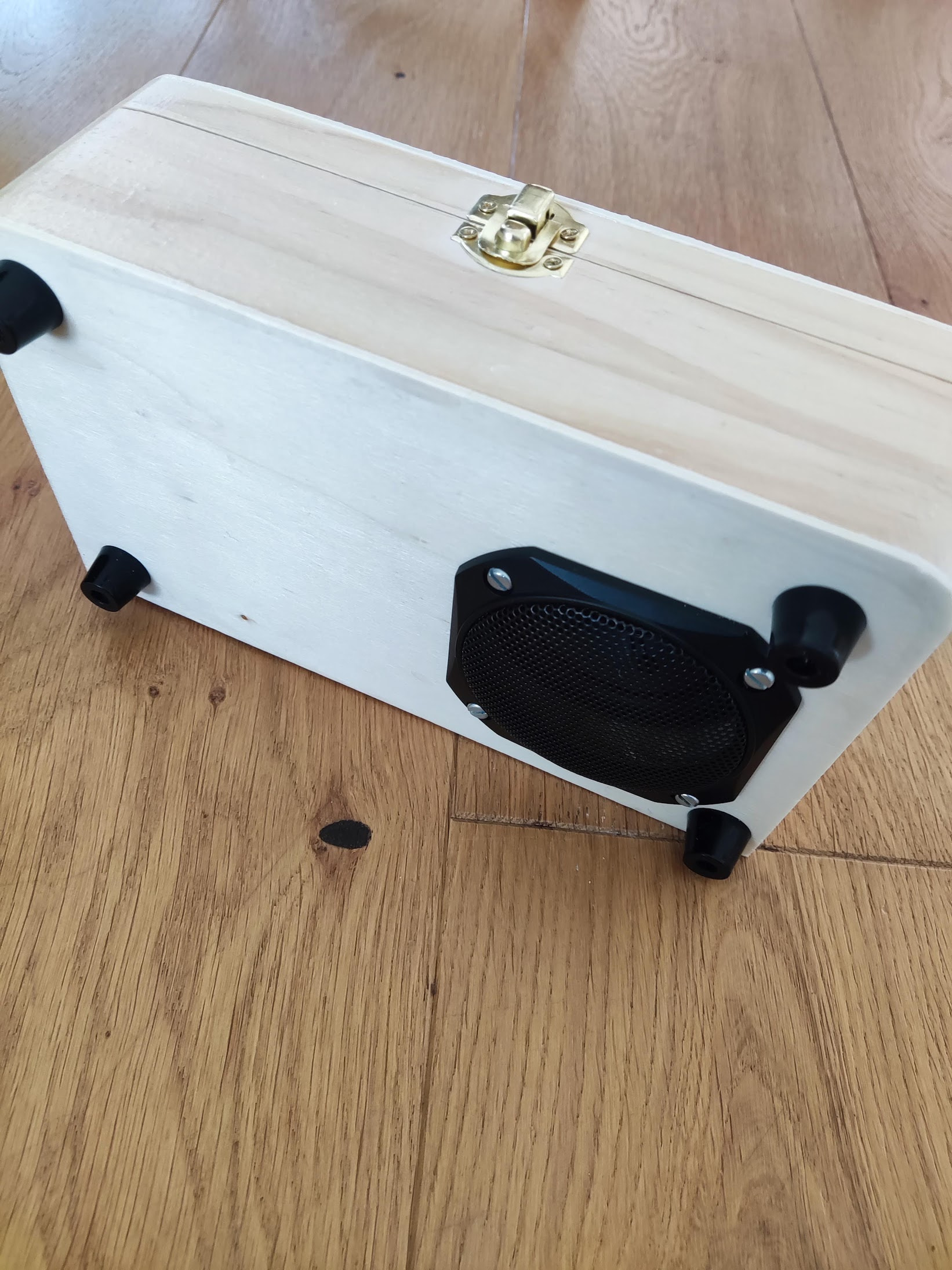

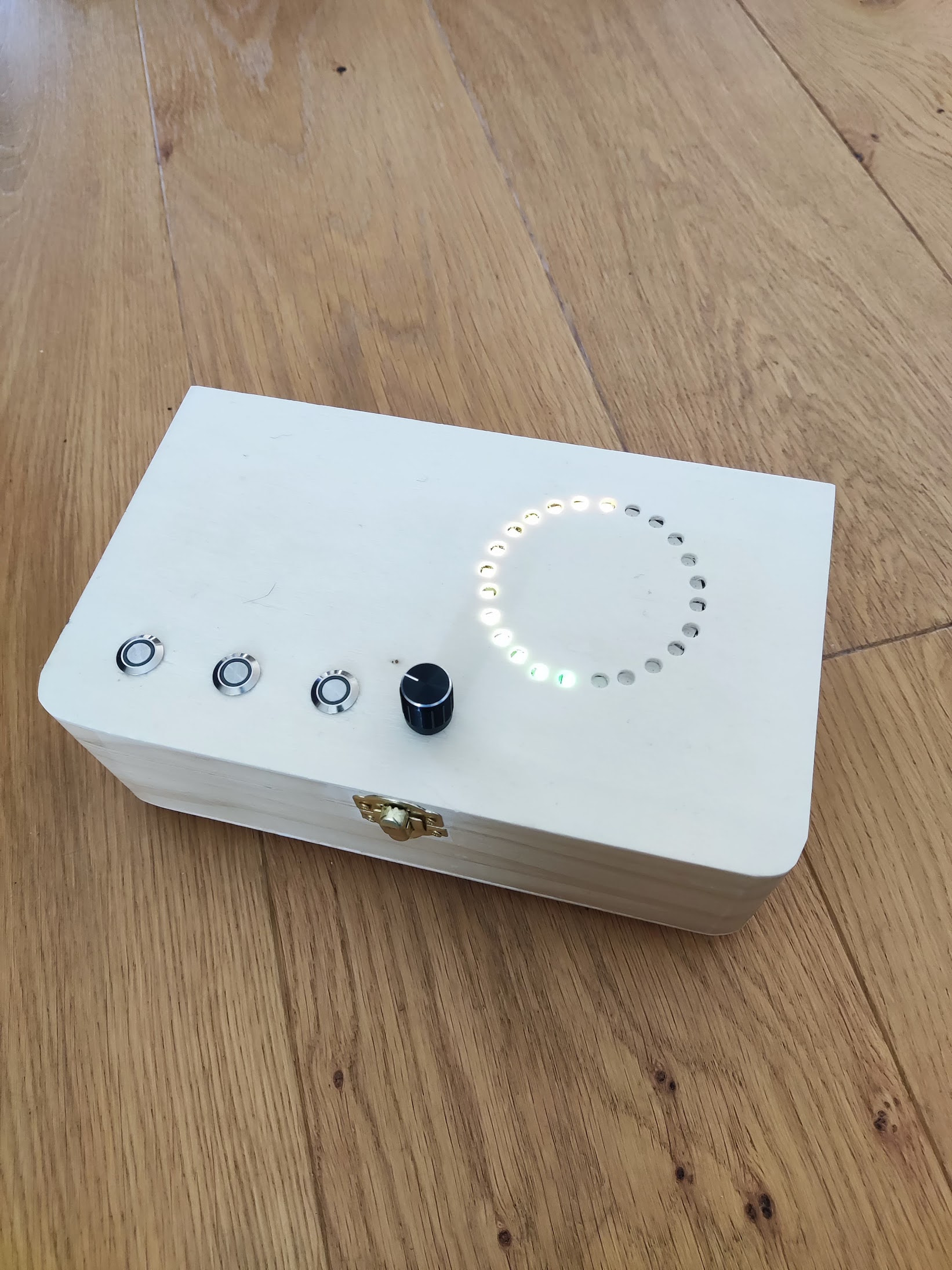

vielen Dank zunaechst an @biologist und die ganze Community fuer den wirklich tollen Support hier und das tolle Projekt. Die Kinder lieben die Box jetzt schon. Hier was bei mir daraus geworden ist:

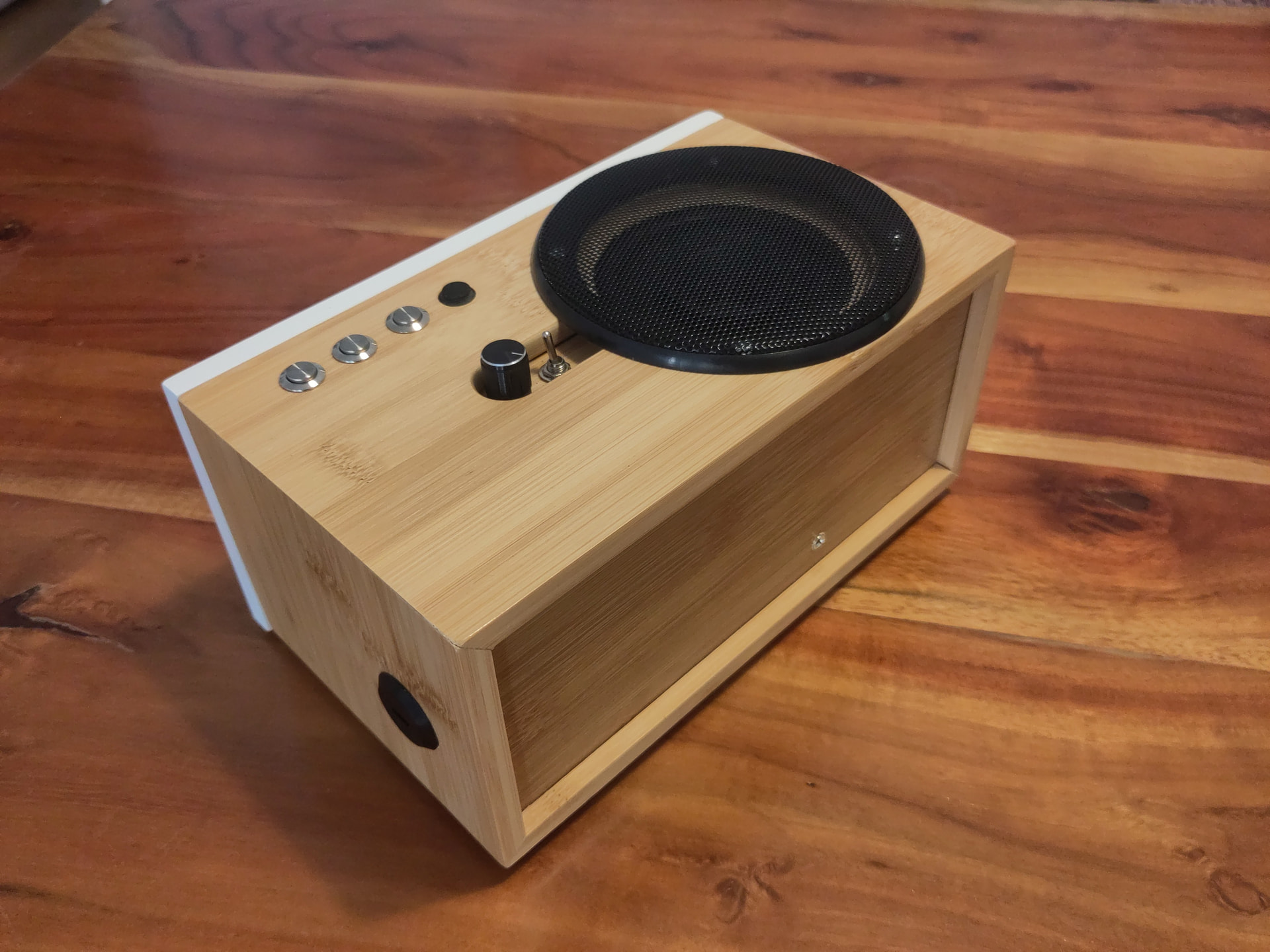

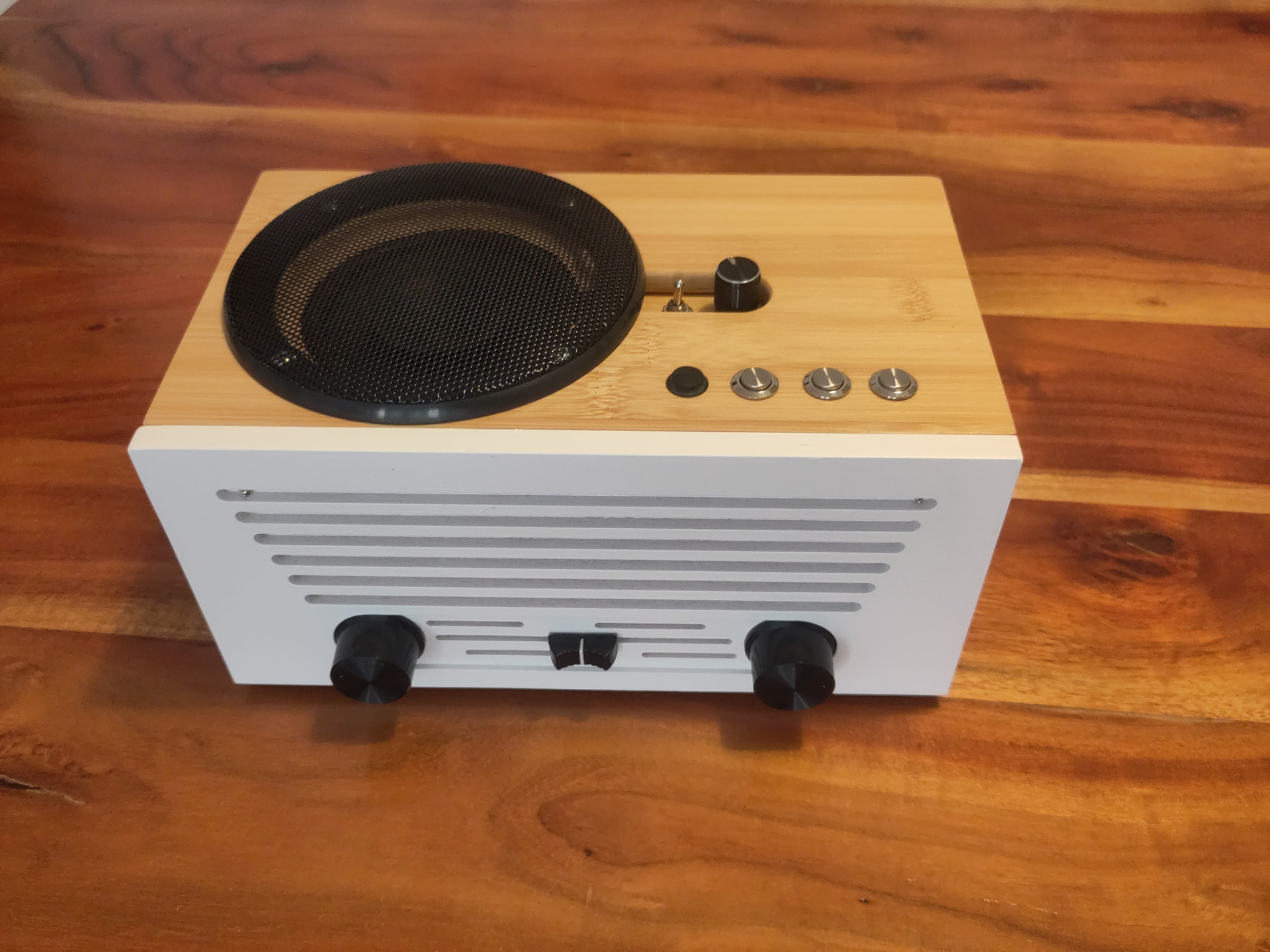

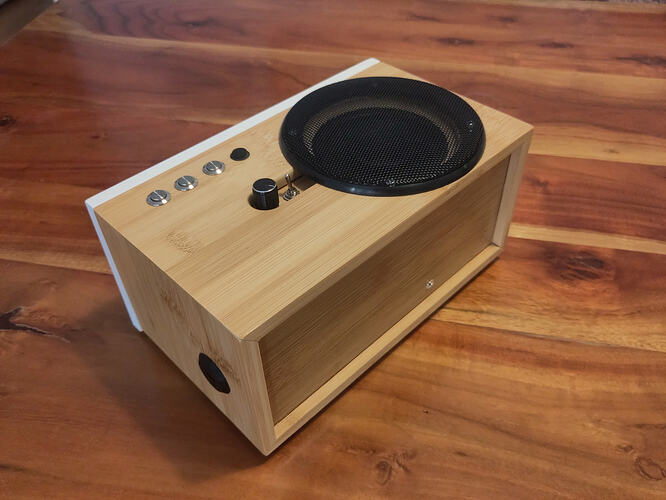

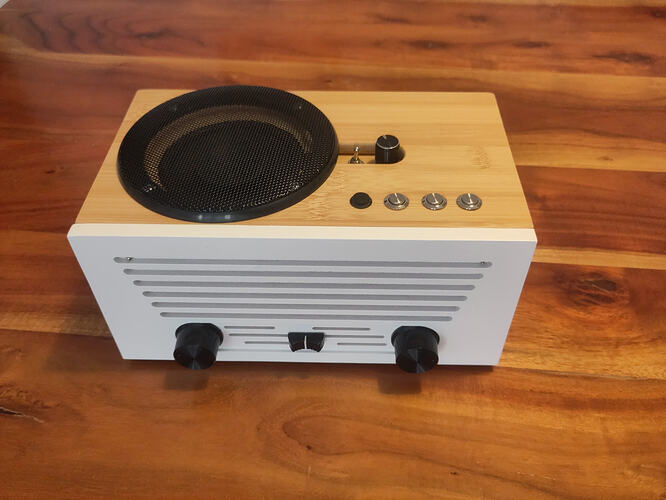

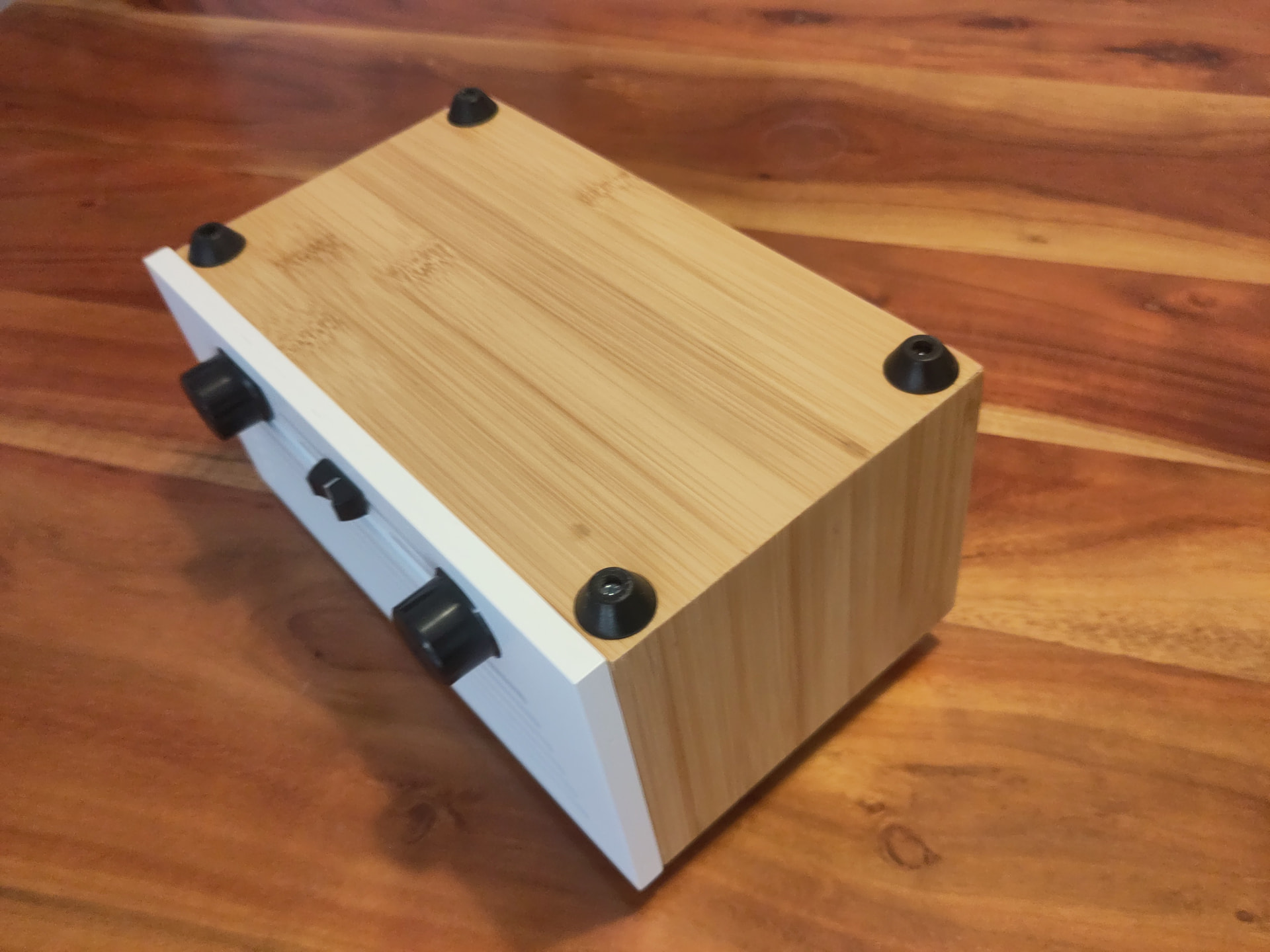

Das hier war eine Taschentuchbox im Radio-Design. Ich bin recht zufrieden mit dem Ergebnis, bis auf die fehlenden LEDs - vielleicht kommen die noch irgendwann.

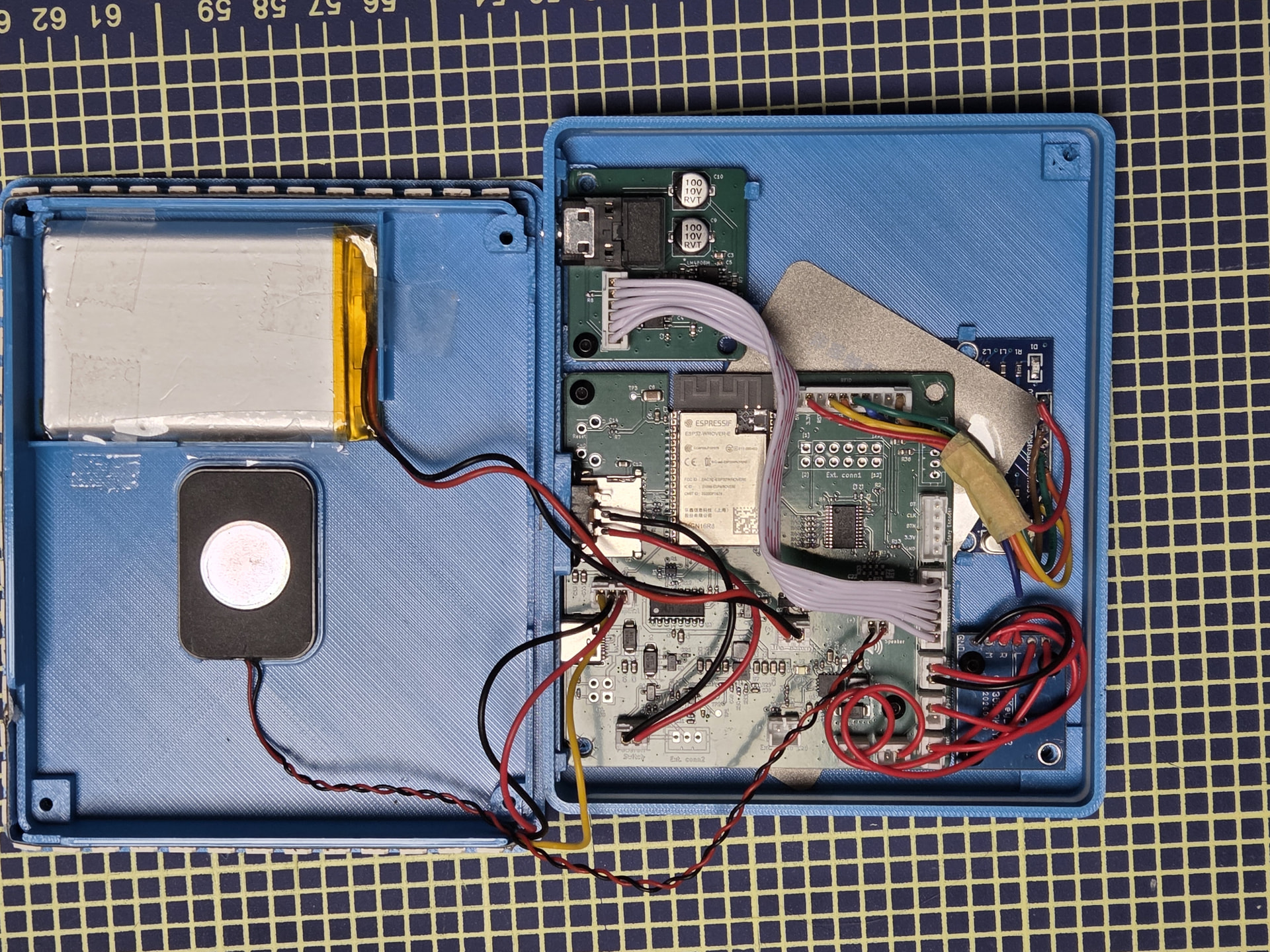

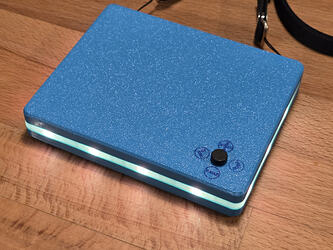

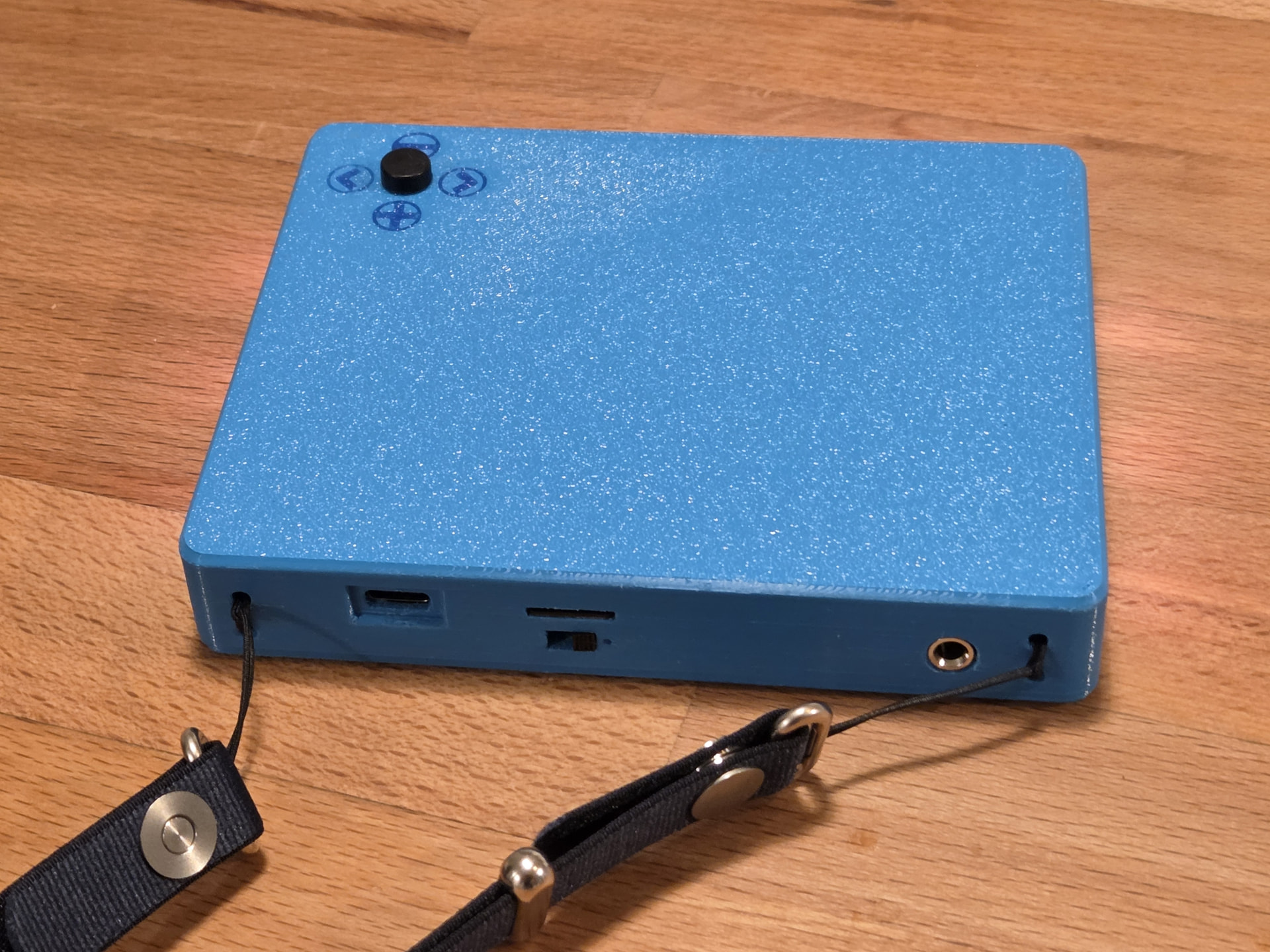

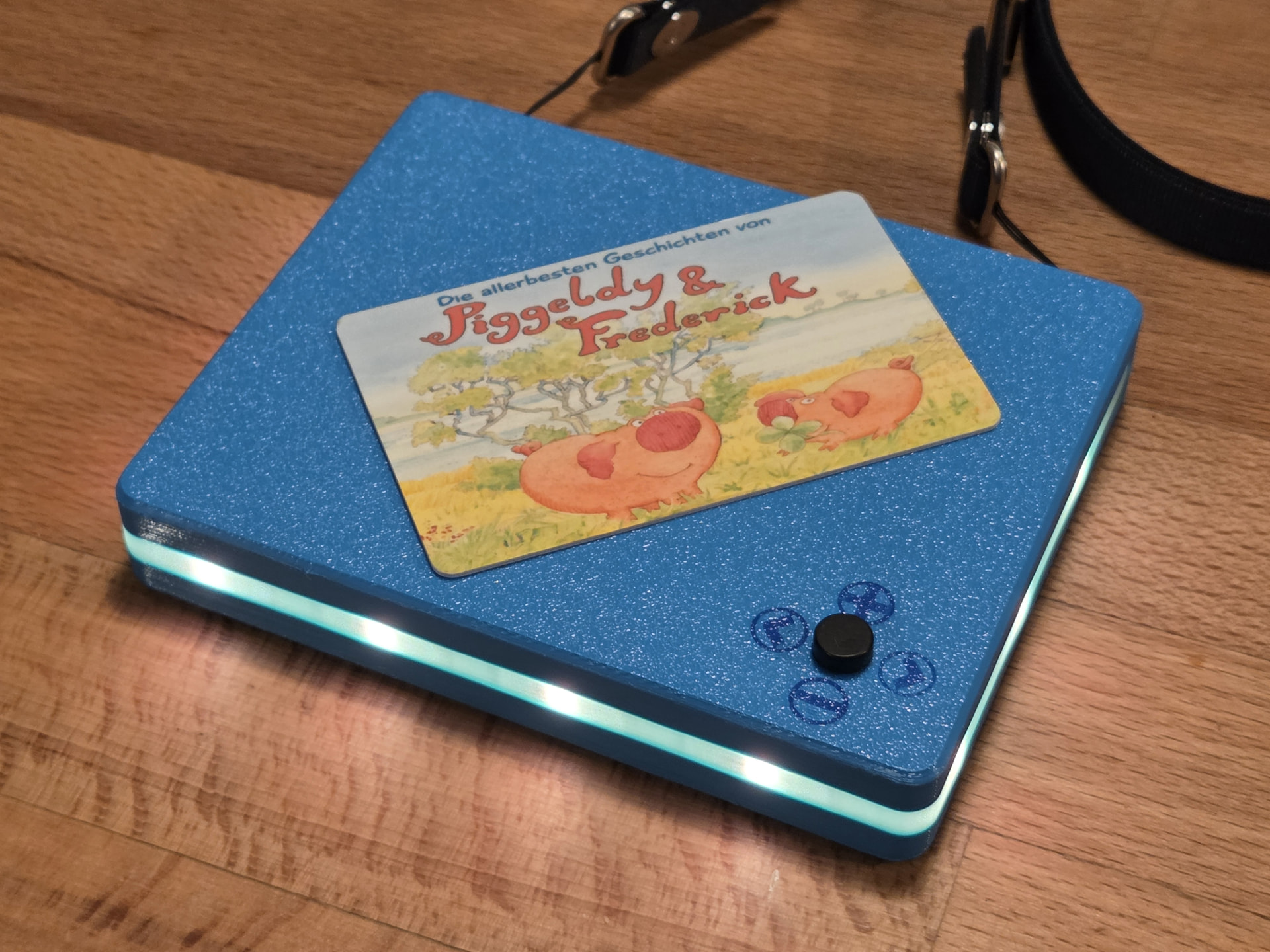

bei mir ist jetzt Box Nummer 3 fertig geworden. Als die Complete rauskam hat es mich direkt in den Fingern gejuckt eine möglichst kompakte Box zu entwerfen. Meine vorherigen Boxen waren aus Holz, hauptsächlich in Handarbeit gefertigt, dass das kein Option ist war mir schnell klar. Also musst ich mir wohl oder übel Fusion360 beibringen und meiner Frau einen 3D-Drucker schmackhaft machen.

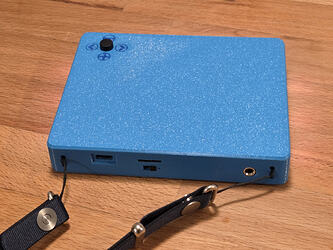

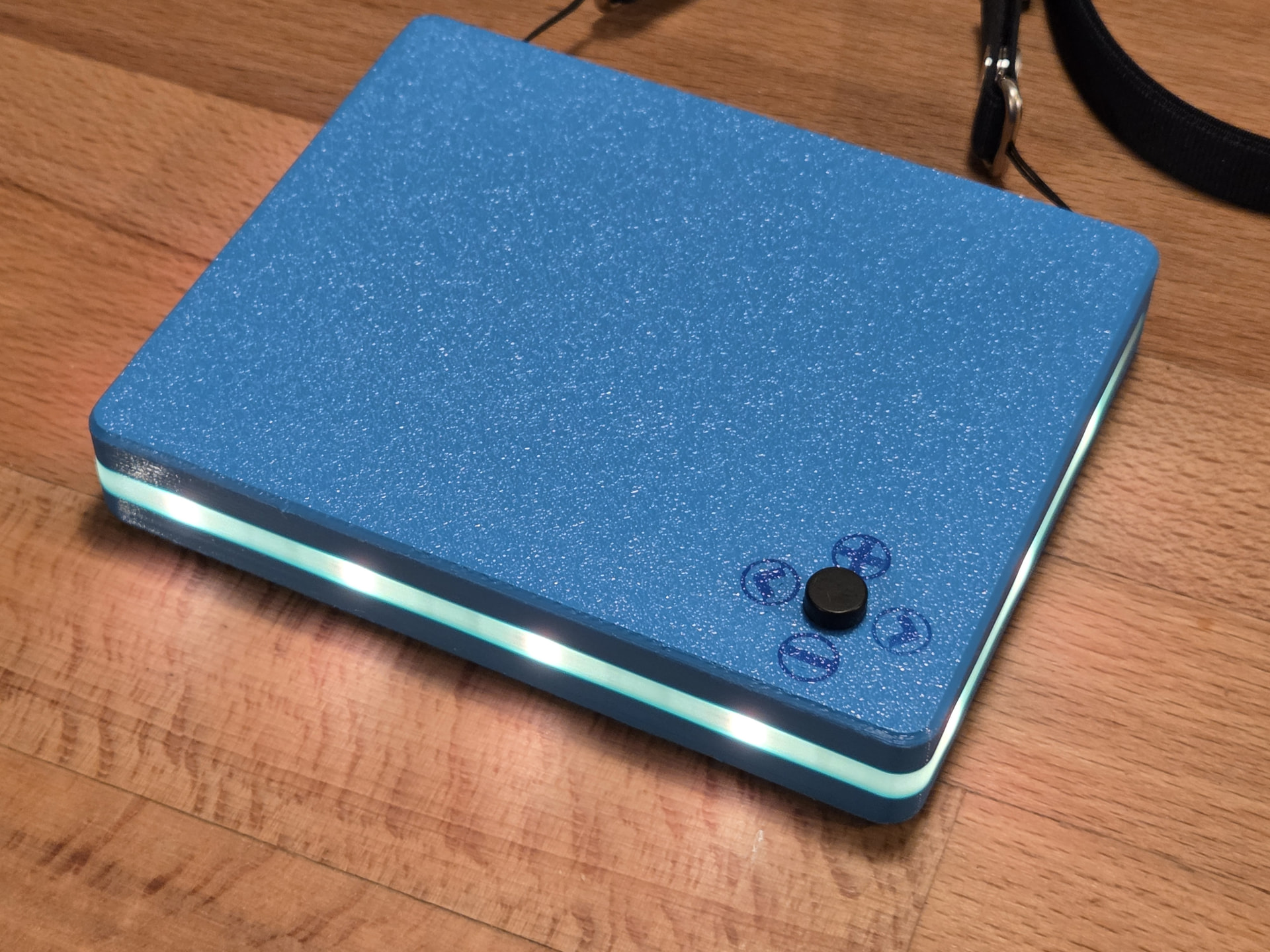

Ich nenne das ganze jetzt einfach mal Espuino mini:

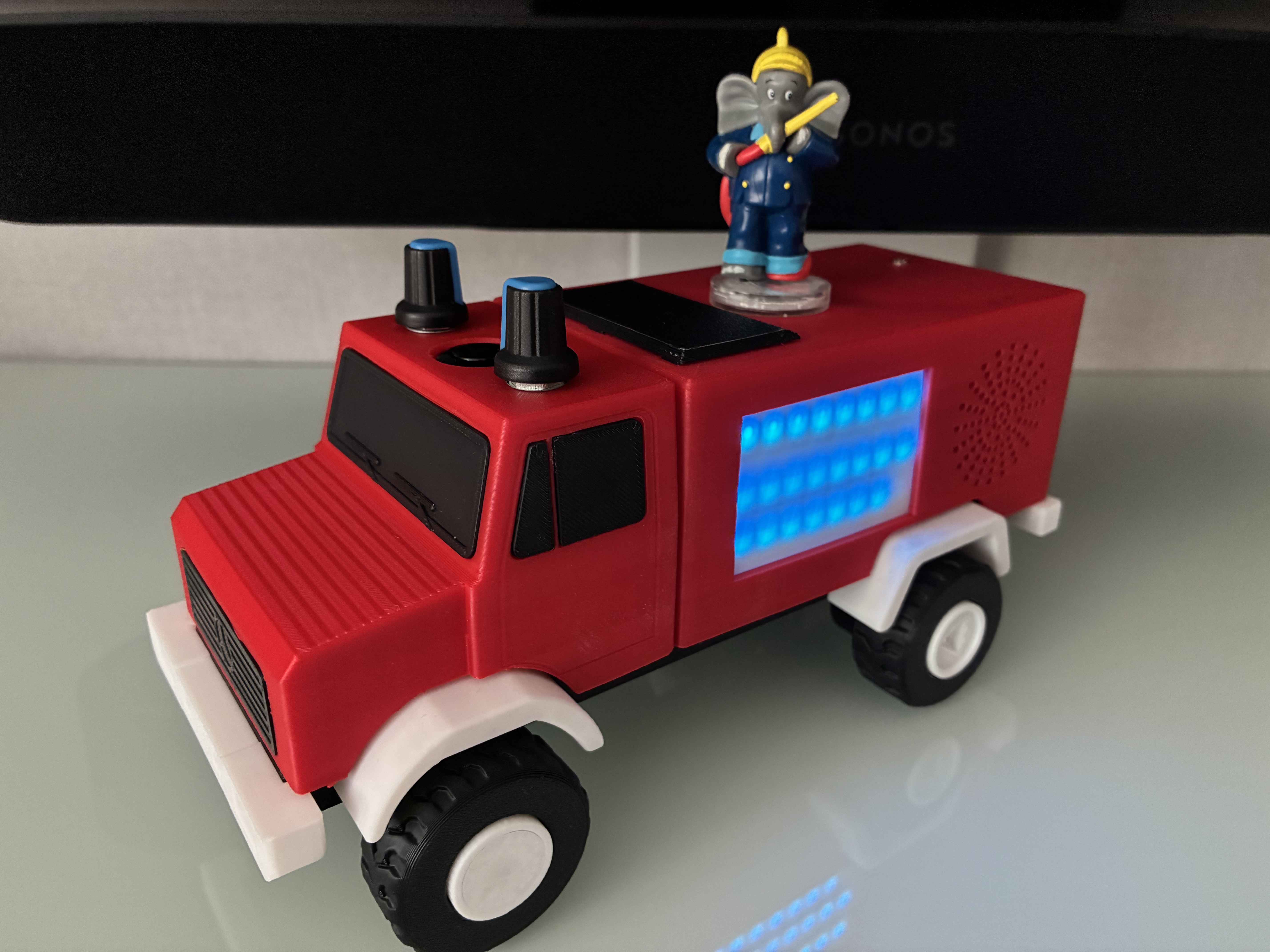

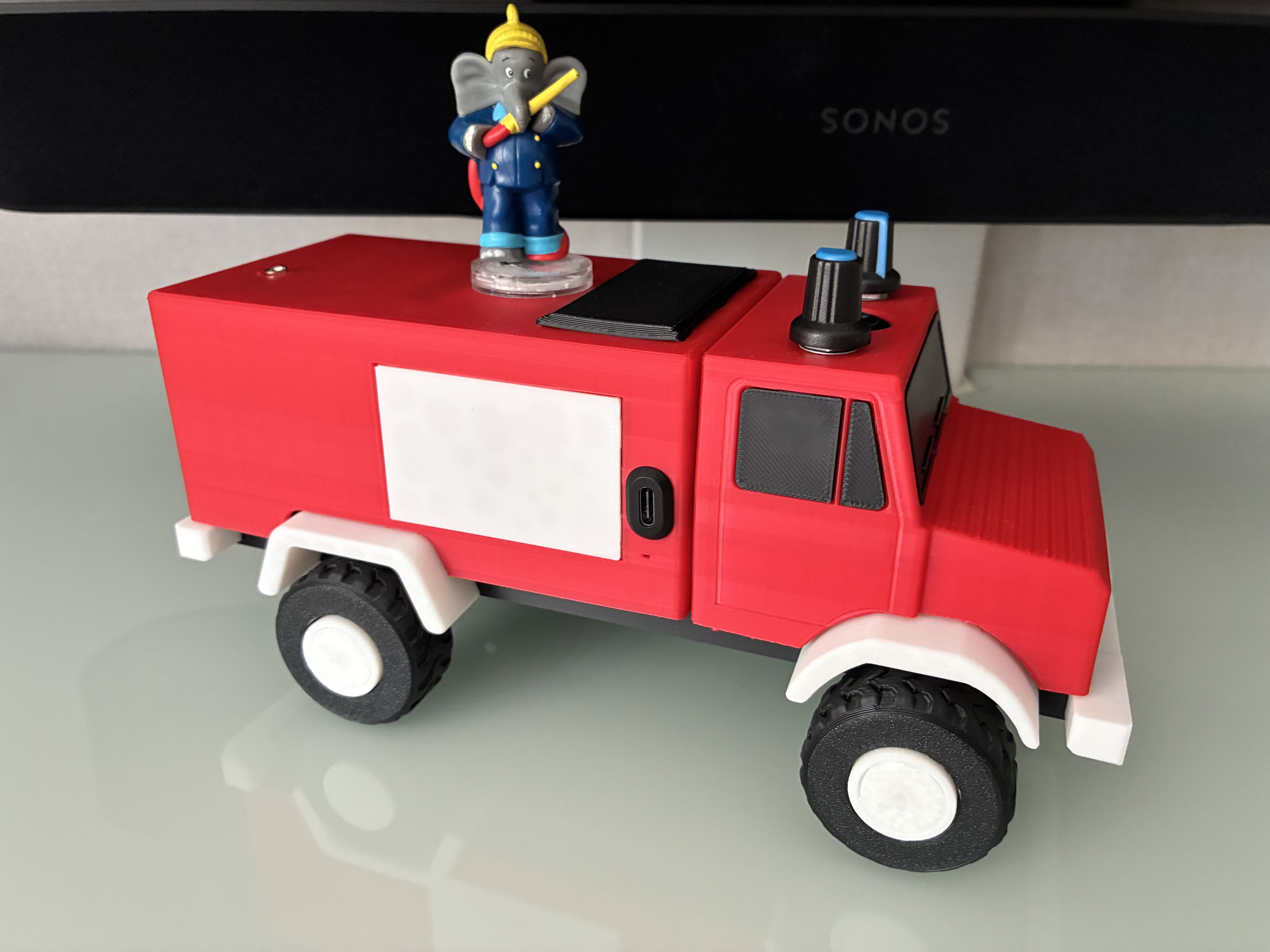

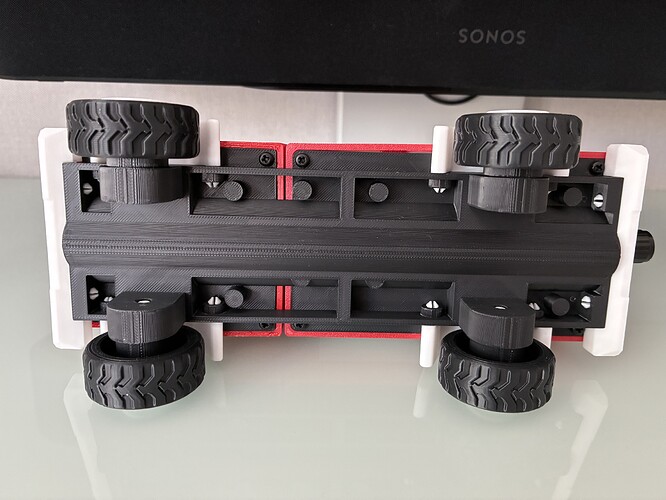

Bei uns ist in der Elternzeit der zweite ESPUINO eingezogen.

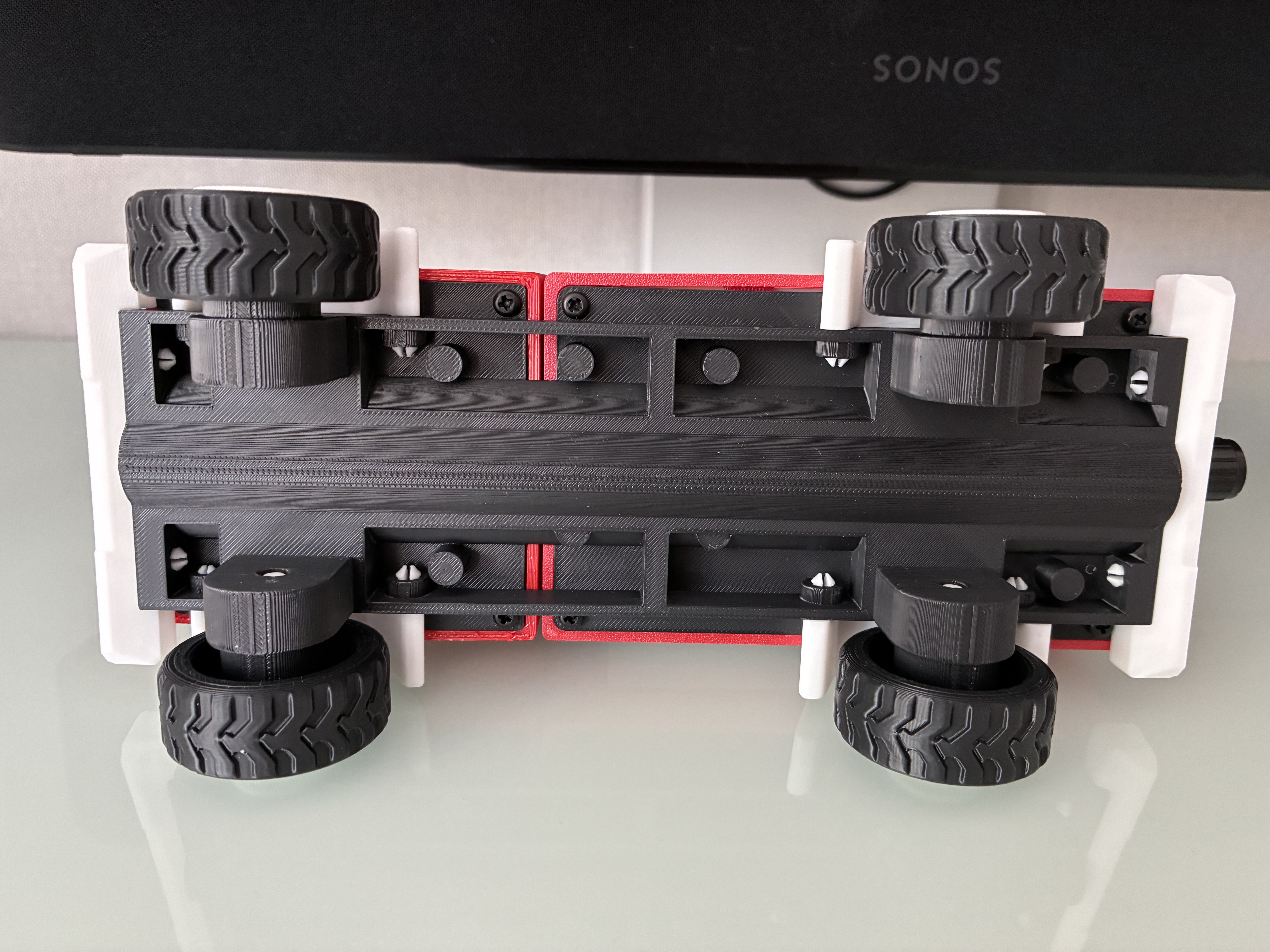

Da die Feuerwehr seit jeher hoch im Kurs steht und jedes Feuerwehrauto ein Leuchten in die Augen zaubert, war das Design mehr oder weniger klar.

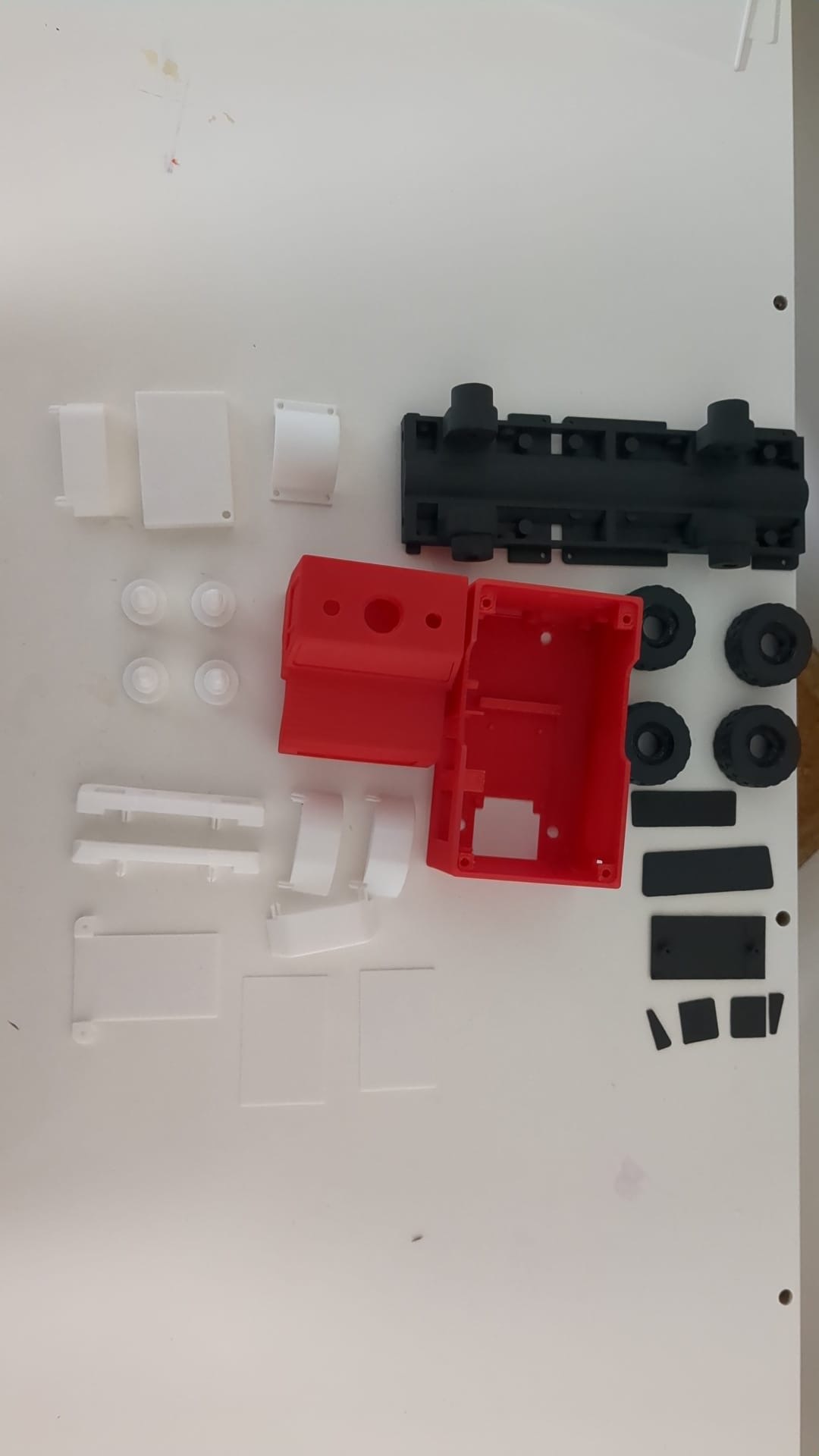

Als Junior die Einzelteile gesehen hat musste so schnell zusammen gebaut werden, dass ich leider keine Aufnahmen aus dem Inneren habe. Wenn ich das Gehäuse nochmal öffne, liefere ich die bei Interesse gerne noch nach.

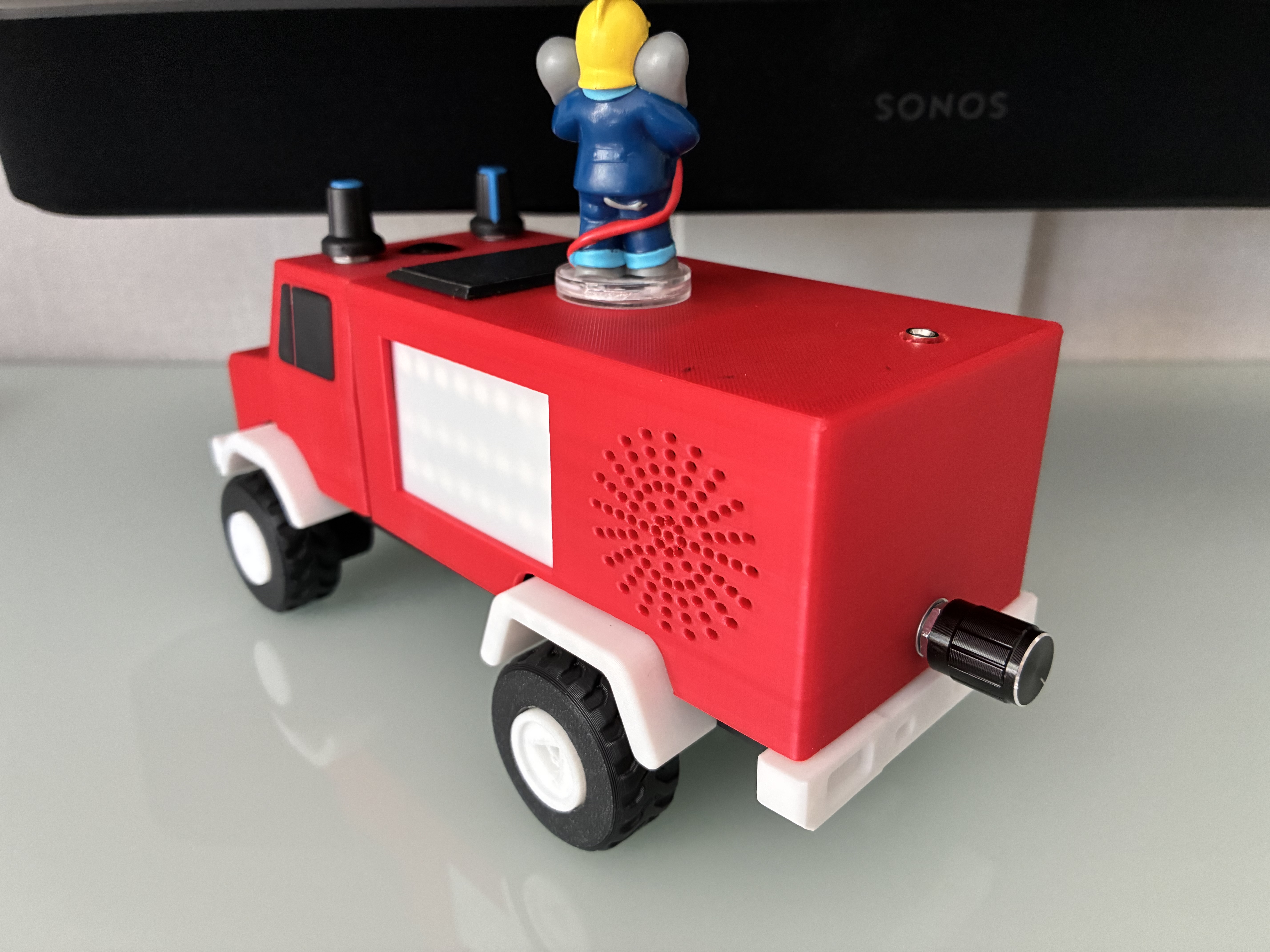

Der Optikwegen habe ich zwei Druckknöpfe mit Drehencodern ersetzt, hier werden noch blaue Drehknöpfe als Austausch kommen und der Drehencoder am Heck wird durch einen Schlauchrolle ersetzt.
► erfolgreich geschafft.
…
. Den Rest hatte ich schon weggeschmissen.
